ТИП реле

Обозначение ТУ

РЭС 8

ЯЛ0.455.014ТУ

ЯЛ0.455.017ТУ**

РЭС 90 \ РЭК 49*

ЯЛ0.455.013ТУ

РВИМ.647611.001ТУ

Классификация реле

Электромагнитное, постоянного тока, низкочастотное, неполяризованное, одностабильное

Электромагнитное, постоянного тока, низкочастотное, неполяризованное, одностабильное

Характеристика

конструкции и реле

Герметичное в металлическом корпусе

Герметичное в металлическом корпусе

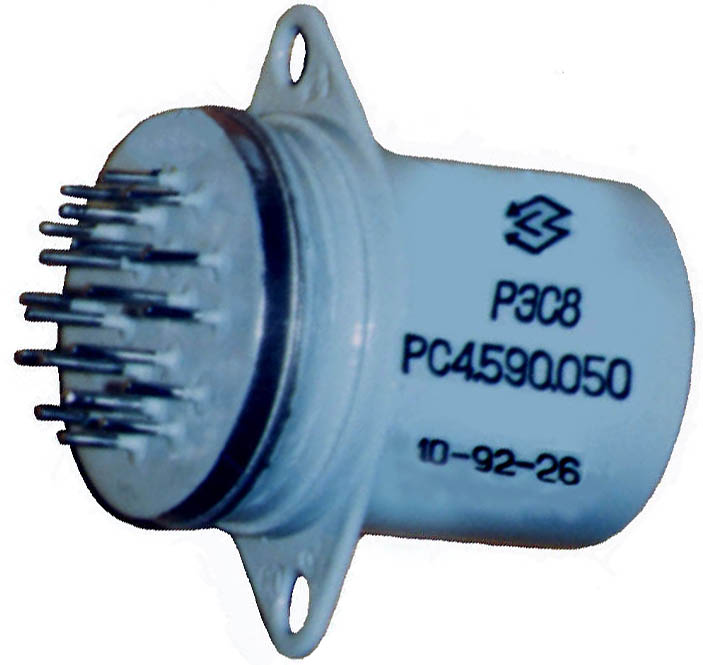

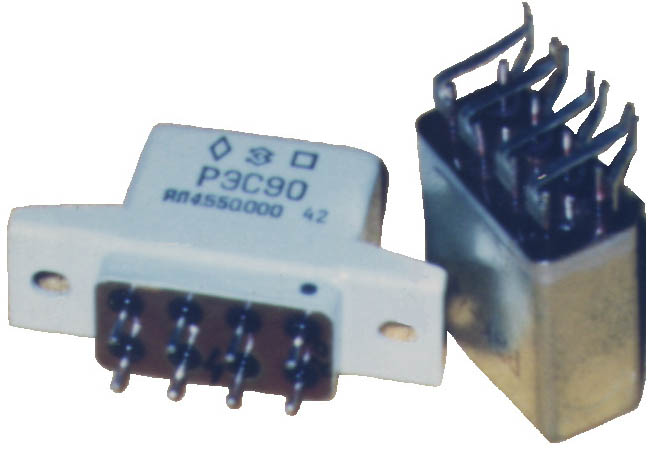

Внешний вид

и основные размеры

(длина* ширина* высота\ масса

без учета размеров крепления и длины выводов)

Ø31,541,5(мм) \ 110 г

22,511,823(мм) \ 16,5 г

2322,511,8(мм) \ 18 г

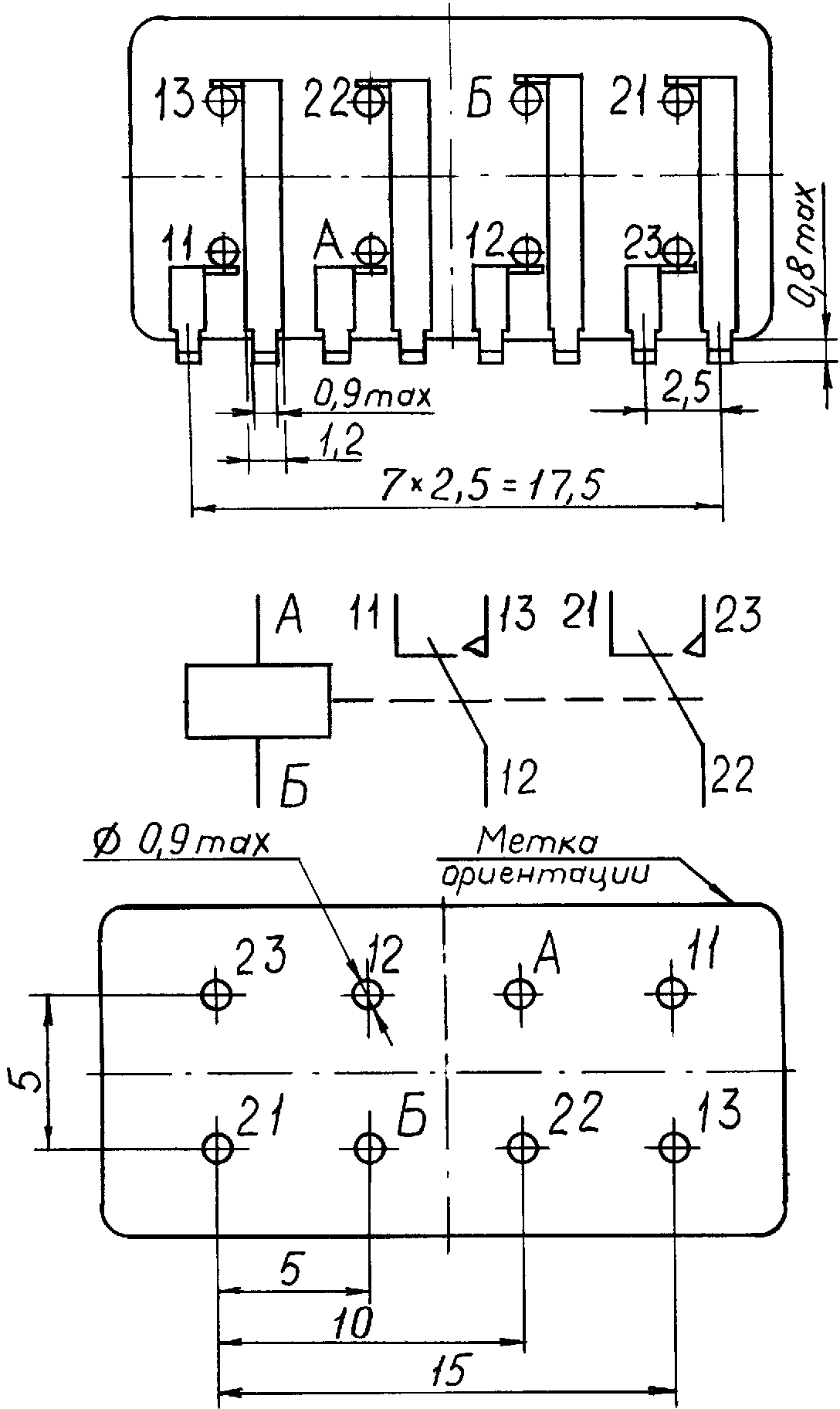

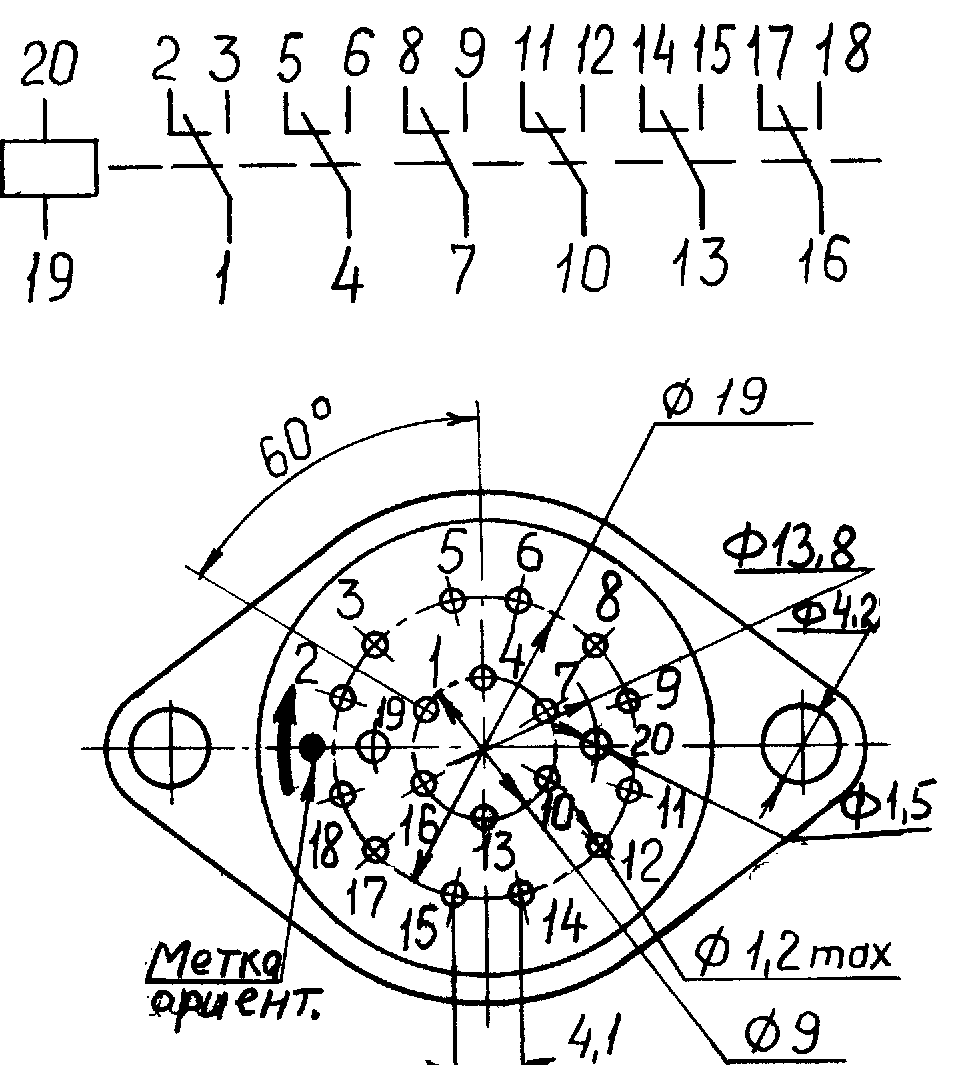

Электрическая

схема реле

и

расположение

выводов на цоколе

А, Б, 19, 20: выводы обмотки.

1, 2, … ij: выводы контактов

КОНТАКТНАЯ ГРУППА

Количество и тип

Сопротивление цепи, мОм

Время срабатывания, мс

6 на переключение (6П)

250

20

2 на переключение (2П)

250

10

Номинальные (10⁵ циклов)

режимы коммутации

на одну

контактную группу

0,1 А, 6 В= (2·10⁵)

80 мА, 30В=(2·10⁵)

2 А, 30 В= (2·10⁵)

5 А, 30 В= (5·10³)

0,3А, 220В=(2·10⁵)

0,5 А, 50 В~

5 мкА,50 мВ (2·10⁵)

10мА, 6В= (5·10⁴) 0,1 А, 30В= (2·10⁴)

10 мА, 1,2 В~

0,1 А, 6В= (2,5·10⁵)

0,1А, 28В=(2,5·10⁵)

1 А, 36 В=(2,5·10⁵)

2 А, 36 В=

3 А, 36 В= (10⁴)

0,3А, 220В=(5·10⁴)

0,3 А, 150 В~ (1,5·10⁵)

1мкА, 50 мВ (10⁶) 0,1 А, 36В= (5·10⁵)

Допустимые режимы коммутации, отличающиеся от режимов в ТУ, должны быть согласованы с НИИ КТ

Одно замык. до 15 А, 30 В=

на время до 30 мс.

200 замык. до 12 А на время до 17 мс с размык. до 0,5 А, 30 В=

Одно замык. до 30 А, 30 В=

на время до 200 мс

О Б М О Т К А

Номинальное напряжение(ток), В(мА)=

Номинальное сопротивление, Ом

12

24

27

110

(17)

6

12

18

27

48

100

45

160

180

2100

8000

42

160

350

600

2000

8000

Электропрочность и сопротивление изоляции:

между открытыми контактами,

токоведущими частями (ТВЧ),

ТВЧ и корпусом

750 В~, 200 МОм

750 В~, 200 МОм

850 В~, 200 МОм

500 В~, 200 МОм

500 В~, 200 МОм

500 В~, 200 МОм

Окружающая температура, °С

-60¸+100

-60¸+125

Вибронагрузки, Гц\ g

55÷800\10; 800÷1500\5

50÷1500\30; 1500÷3000\20

Удароустойчивость, g

50

100

Характер производства

Серийное

Серийное
