ТИП реле

Обозначение ТУ

РЭК 60 \ РЭК 61*

РВИМ.647612.027ТУ РВИМ.647611.008ТУ

РЭК 63**

РВИМ.647612.029ТУ

Классификация реле

Электромагнитное, постоянного тока, низкочастотное, неполяризованное, одностабильное

Электромагнитное, постоянного тока, низкочастотное, неполяризованное, одностабильное

Характеристика

конструкции и реле

Герметичное в субминиатюрном металлическом корпусе

Герметичное в субминиатюрном металлическом корпусе

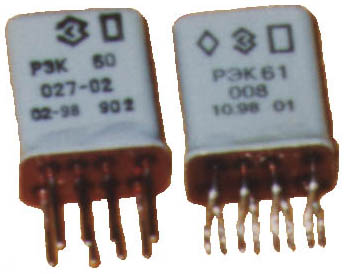

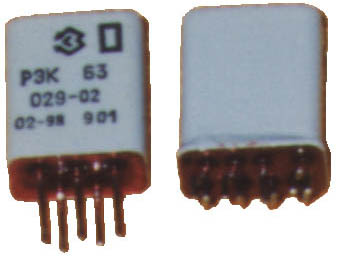

Внешний вид

и основные размеры

(длина* ширина* высота\ масса

без учета размеров крепления и длины выводов)

11,26,214,7(мм) \ 3,1 г

14,711,26,2(мм) \ 3,5 г

10,555,514,5(мм) \ 2,8 г

14,510,555,5(мм) \ 2,9 г

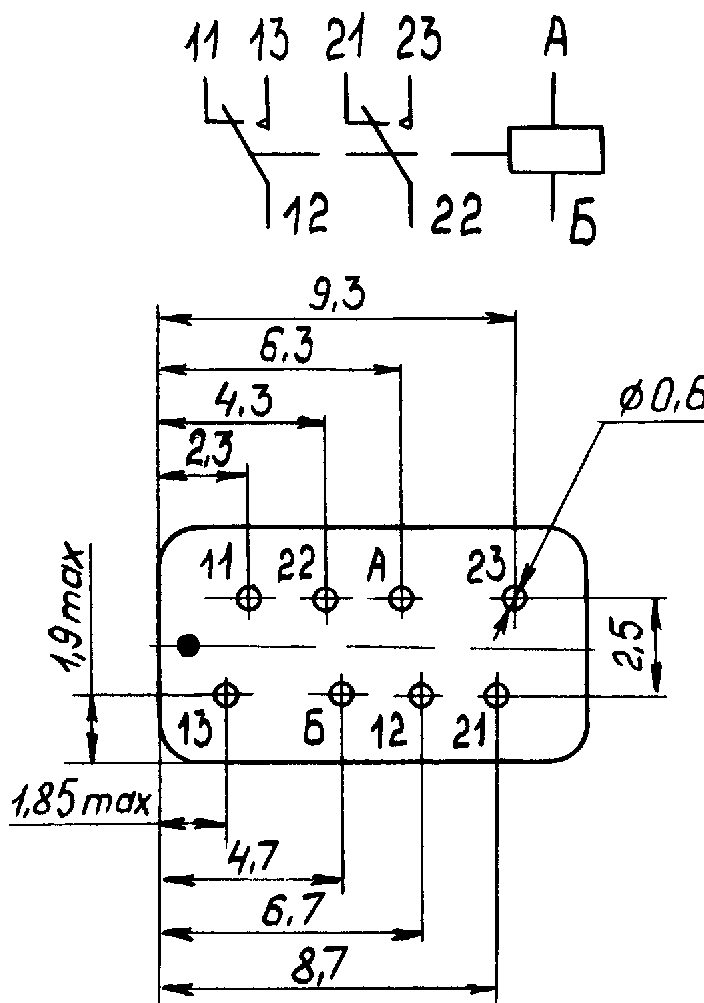

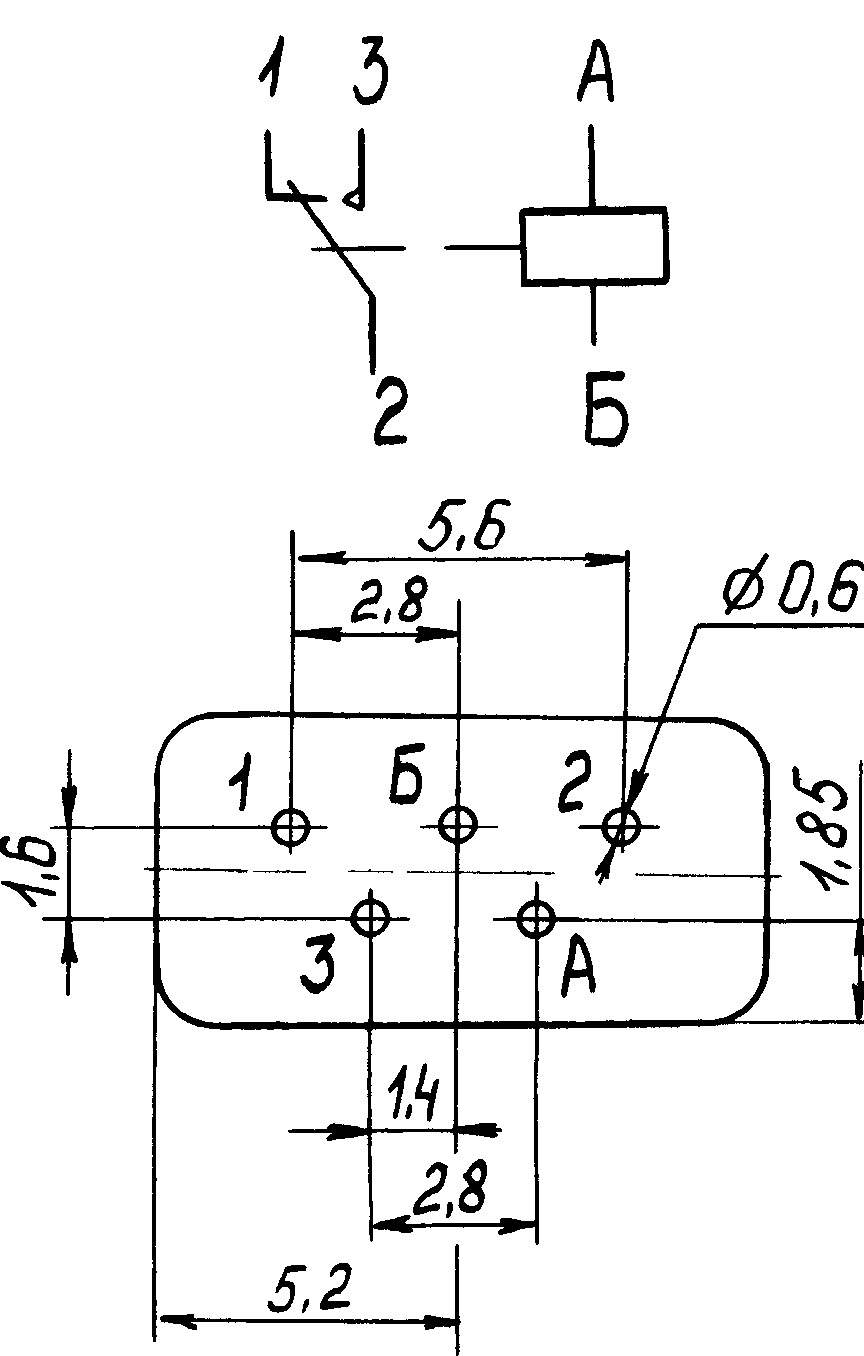

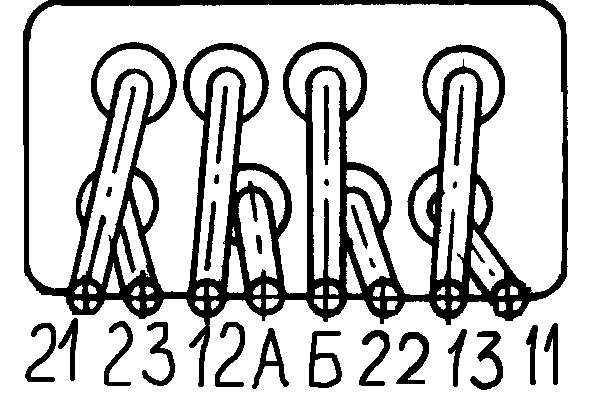

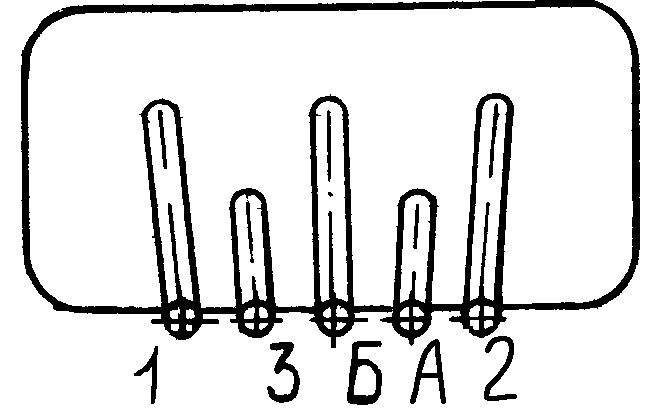

Электрическая

схема реле

и

расположение

выводов на цоколе

А, Б: выводы обмотки.

1, 2, … ij: выводы контактов

КОНТАКТНАЯ ГРУППА

Количество и тип

Сопротивление цепи, мОм

Время срабатывания, мс

2 на переключение (2П)

250

3,5

1 на переключение (1П)

250

3

Номинальные (10⁵ циклов)

режимы коммутации

на одну

контактную группу

1 мкА, 50 мВ (1,5·10⁵)

0,1 А, 28 В=

0,25 А, 30 В=

1 А, 30 В= (10⁴)

0,15 А, 120 В~ (5.10⁴)

1 мкА, 50 мВ

0,1 А, 36 В=

1 А, 36 В= (1,5·10⁵)

0,1 А, 150 В= (4·10⁴)

0,1 А, 100 В~ (5.10⁴)

Допустимые режимы коммутации, отличающиеся от режимов в ТУ, должны быть согласованы с НИИ КТ

Одно замыкание до 50 А, 30 В= на время до 10 мс.

10⁴ замык. до 3,5 А на время до 30 мс с размык. до 150 мА, 30 В=

Одно замыкание до 50 А, 30 В= на время до 10 мс.

10⁴ замык.до 3,5 А на время до 30 мс с размык. до 150 мА, 30 В=

О Б М О Т К А

Номинальное напряжение, В=

Номинальное сопротивление, Ом

4

5

6

12

18

27

6

12

18

27

36

145

65

270

800

1900

65

270

800

1900

Электропрочность и сопротивление изоляции:

между открытыми контактами,

токоведущими частями (ТВЧ),

ТВЧ и корпусом

200 В~, 1000 МОм

200 В~, 1000 МОм

300 В~, 1000 МОм

180 В~, 1000 МОм

180 В~, 1000 МОм

350 В~, 1000 МОм

Окружающая температура, °С

-60¸+85

-60¸+85

Вибронагрузки, Гц\ g

50÷1500\15, 1500÷3000\20

50÷1000\30; 1000÷5000\25

Удароустойчивость, g

75

75

Характер производства

Серийное

Серийное
