ТИП реле

Обозначение ТУ

РПК 50

РВИМ.647614.036ТУ

РПК 55

Классификация реле

Электромагнитное, постоянного тока, низкочастотное, поляризованное, двустабильное

Электромагнитное, постоянного тока, низкочастотное, поляризованное, двустабильное

Характеристика

конструкции и реле

В пластмассовом корпусе

В пластмассовом корпусе

Внешний вид

и основные размеры

(длина* ширина* высота\ масса

без учета размеров крепления и длины выводов)

14  9 5,4 (мм) \ 1,8 г

29,51326,2(мм) \ 20 г

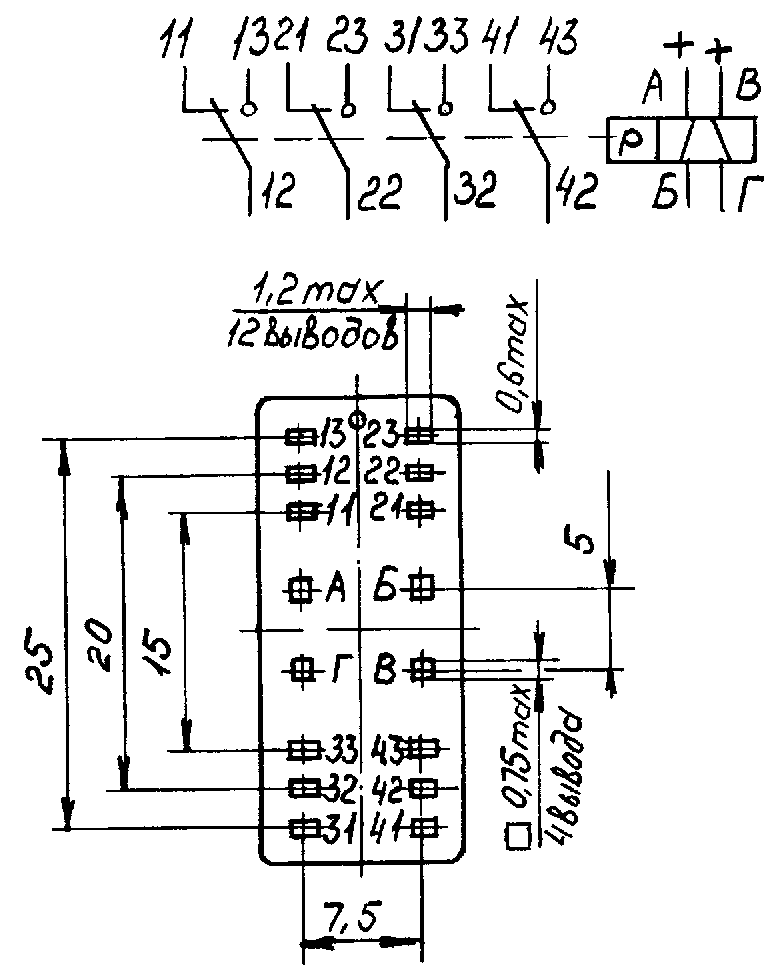

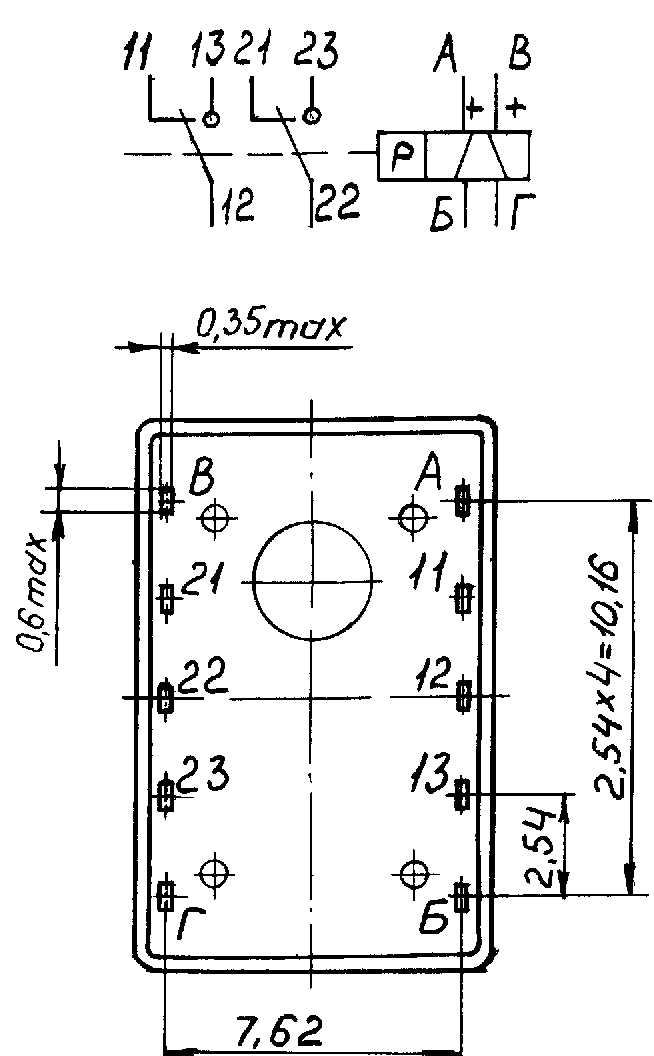

Электрическая

схема реле

и

расположение

выводов на цоколе

А, Б, В, Г: выводы обмотки.

11, 12, … ij: выводы контактов

КОНТАКТНАЯ ГРУППА

Количество и тип

Сопротивление цепи, мОм

Падение напряжения, мВ

Время срабатывания, мс

2 на переключение (2П)

50

—

4

4 на переключение (4П)

—

150

10

Номинальные (10⁵ циклов)

режимы коммутации

на одну

контактную группу

5 мкА, 50 мВ (2·10⁵)

0,1 А , 30 В (2·10⁵)

1 А, 30 В=

0,3 А, 110 В=

0,5 А, 125 В~

0,1 А, 12 В

5 А, 30 В=

5 А, 220 В~

Допустимые режимы коммутации, отличающиеся от режимов в ТУ, должны быть согласованы с НИИ КТ

—

10³ замык. до 30 А на время до 0,1 с с размык. до 5А, 245В~\ 30В= до 0,1 Гц

О Б М О Т К А

Номинальное напряжение, В=

Номинальное сопротивление, Ом

5

12

24

6

12

24

48

60

110

103

560

1300

65

200

900

3500

5200

21000

Электропрочность и сопротивление изоляции:

между открытыми контактами,

токоведущими частями (ТВЧ),

ТВЧ и корпусом

300 В~, 1000 МОм

1000 В~, 1000 МОм

1000 В~, 1000 МОм

1000В=, 1000 МОм

2000В=, 1000 МОм

1400В=, 1000 МОм

Окружающая температура, °С

-45÷ +85

-45÷ +70

Вибронагрузки, Гц\ g

20÷80\5

20÷80\20

Удароустойчивость, g

25

50

Характер производства

Опытное

Р а з р а б о т к а
