тип реле

Обозначение ТУ

РЭА 12*

ЯЛО.455.102ТУ

Классификация реле

Электромагнитное, постоянного тока, высококочастотное, неполяризованное, одностабильное

Характеристика

конструкции и реле

Герметичное

с ВЧ кабелем в металлическом корпусе

Герметичное

в металлическом корпусе

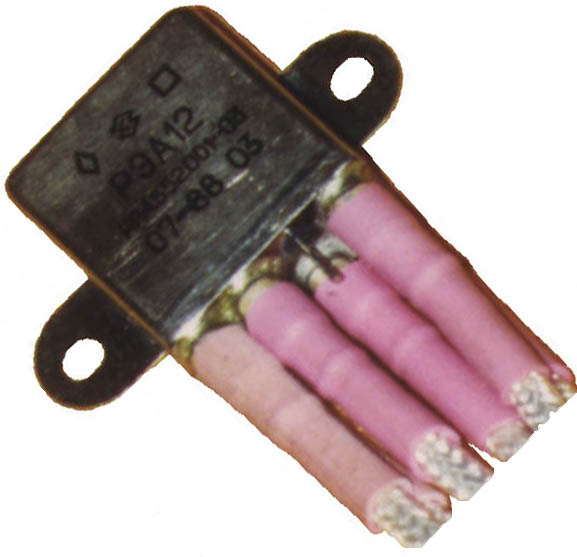

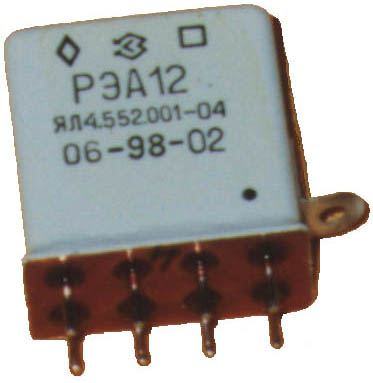

Внешний вид

и основные размеры

(длина* ширина* высота\ масса

без учета размеров крепления и длины выводов)

21.51123 (мм) \ 50г max

21.51123 (мм) \ 17г

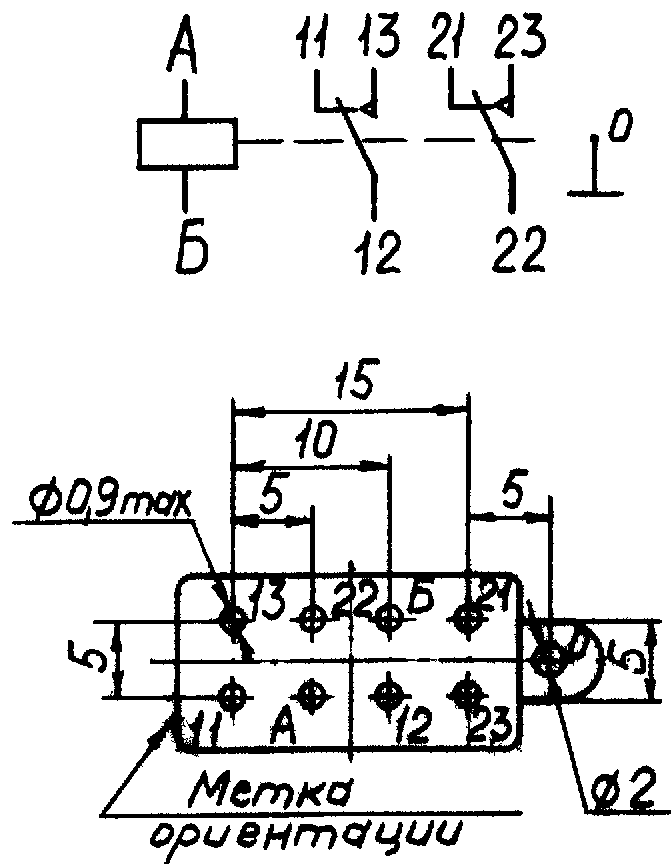

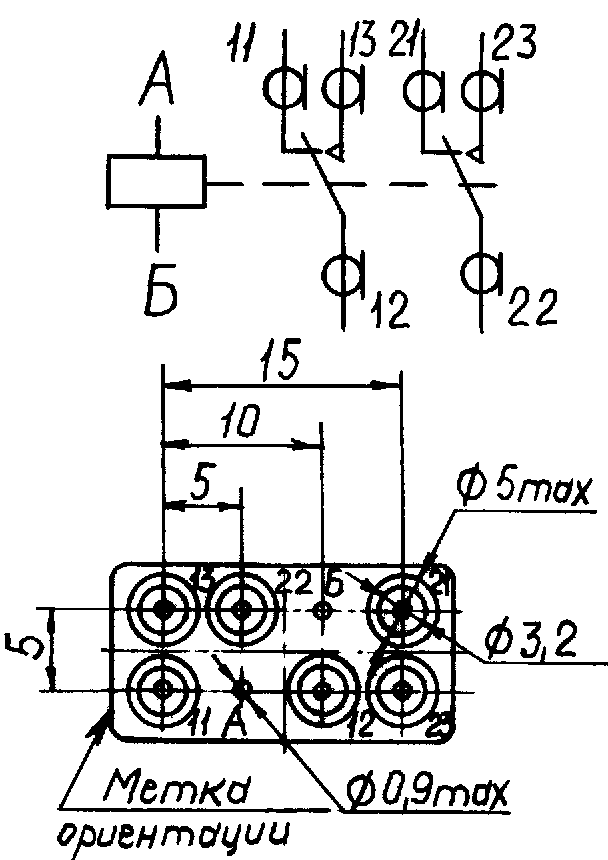

Электрическая

схема реле

и

расположение

выводов на цоколе

А, Б: выводы обмотки.

11, 12, … ij: выводы контактов

КОНТАКТНАЯ ГРУППА

Количество и тип

Частота коммутируемого тока Коммутируемая

м о щ н о с т ь

Волновое сопротивление, Ом

КСВ по напряжению

Емкость открытых контактов

Сопротивление цепи, мОм

Время срабатывания, мс

2 на переключение (2П)

до 1000 MГц

15 Вт (до 1000 МГц)

25 Вт (до 500 МГц)

50

≤ 1,5 (1000 МГц)

≤ 0,1 пФ

300=

10

2 на переключение (2П)

до 150 MГц

25 Вт

—

—

—

≤ 0,1 пФ

300=

10

2 на переключение (2П)

до 20 кГц

—

—

—

—

—

300

10

Номинальные (10⁵ циклов)

режимы коммутации

на одну контактную группу

0,02 мкА, 1мкВ~

15\25 Вт при согласованной нагрузке 50 Ом

0,001 мкА, 1 мкВ~

0,7 А, 36 В~

1 мкА, 50 мВ

0,1 А, 36 В

1 А, 36 В (5·10⁴)

О Б М О Т К А

Номинальное напряжение, В=

Номинальное сопротивление, Ом

27

600

Электропрочность и сопротивление изоляции:

между открытыми контактами,

токоведущими частями (ТВЧ),

ТВЧ и корпусом

500 B~, 500 МОм

500 В~, 500 МОм

500 В~, 500 МОм

Окружающая температура, °С

-60÷+100

Вибронагрузки, Гц\ g

50÷3000\20

Удароустойчивость, g

35

Характер производства

Серийное
