Схемы, Конструкции / Осветительный трансформатор в качестве сварочного

СДЕЛАЙ-САМОВСКАЯ СМЕСЬ

В.И.ДОМРАЧЕВ

Осветительный трансформатор

в качестве сварочного

Хочу поделиться весьма удачной схе­мой подключения обычного осветитель­ного трансформатора в качестве свароч­ного.

Дело в том, что многие «самоделкины» пытаются применять такие трансформа­торы для сварочных работ, но дуга полу­чается неустойчивой, мощность недоста­точной.

Итак, достоинства такого сварочного аппарата: не требуется переделка, пере­мотка катушек и т.п.; при сравнительно малом весе и малой мощности железа благодаря взаимоиндукции первичных и вторичных обмоток трансформатор выда­ет большие токи. Может работать, не пе­регреваясь, неограниченно долго.

Дуга на электроде исключительно ус­тойчива.

Способен работать от обычной розетки 220 в, при этом потребляемый ток не бо­лее 20 а.

ПРИМЕЧАНИЯ.

Подобных вариантов использования обычных 3-фазных силовых трансфор­маторов в технической литературе не встречал

Схема проверена на практике, аппара­ты работают длительное время безотказ­но.

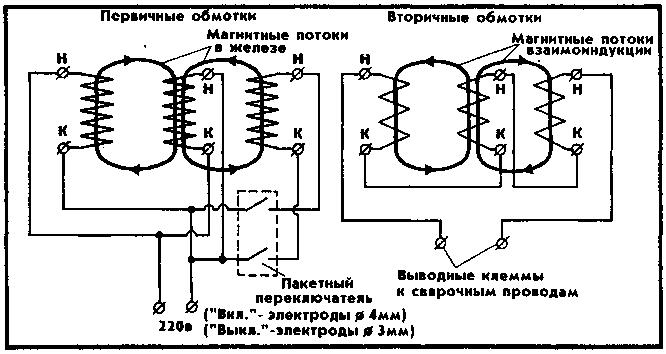

Схема подключения обмоток осветительного трансформатора 221 — 380/36 В, мощностью 3,5 кВт (или 2,5 кВт) для проведения сварочных работ

«Сделай сам», № 4 1994 г.
