6.3.2. Замок для дверцы письменного стола или шкафа
Поскольку и в этом примере речь идет о небольших объектах, требующих охраны, ригелем здесь может быть сам якорь электромагнита. Но электрический замок играет лишь вспомогательную роль, так как в этом случае обычно уже есть простой механический замок. Отпирание обоих замков производится последовательно.
Вариант установки таких замков показан на рис. 6.12. Простота конструкции, по сравнению с примерами, рассмотренными в предыдущем разделе, достигнута за счет того, что в данном случае разрыв цепи питания электромагнита не нужен. При этом желательно брать достаточно эластичный многожильный провод, способный выдержать перегибы.
6.3.3. Электрическое стопорение дверного замка
С помощью втягивающего электромагнита типа GBM50 можно усовершенствовать обычный дверной замок, но при условии, что внутри замка есть достаточное свободное пространство. Однако следует еще раз заметить, что описанное ниже электрическое стопорение ригеля нельзя применять для дверей, через которые проходит путь эвакуации людей из здания. Кроме того, стопор должен легко освобождаться изнутри.
В дверном замке возможно стопорение ригеля замка и ригеля защелки. При этом электромагнит ставится на одном из этих ригелей или же сразу на обоих. Иногда, чтобы установить электромагнит, приходится изменять геометрию пружины ригеля защелки. Затем в ригелях делаются соответствующие прорези для входа якорей.
Установку электромагнитов в рассматриваемом примере осуществляют с помощью угольников, которые закреплены на донной пластине замка винтами с потайными головками. Дополнительно электромагниты фиксируются за счет вырезов в крышке замка. Чтобы не слишком увеличивать толщину замка, провода от нижнего электромагнита выведены через отверстия в донной пластине, а затем наружу — через отверстие в двери.

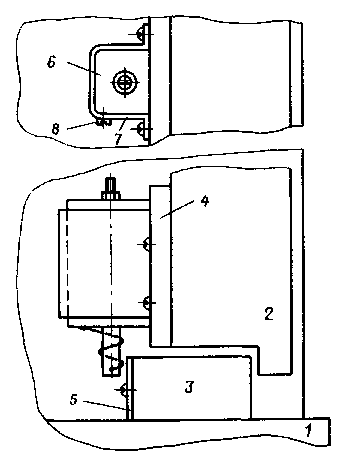

Рис. 6.12. Запирание дверцы письменного шкафа с помощью втягивающего магнита (показаны вид сбоку и вид сверху конструкции): 1 — рамка письменного стола; 2 — дверца; 3 — упорная планка (с вырезом для ригеля механического замка); 4 — пластинка под электромагнитом, толщина которой обеспечивает его правильную установку относительно упорной планки; 5 — металлическая полоса для усиления упора; 6 — электромагнит; 7 — хомут для крепления электромагнита (см. примечания к рис. 6.5); 8 — короткие винты для фиксации положения электромагнита
Однако в данном случае электромагнит не способен выдержать усилие, которое может быть приложено к ригелю: при сильном нажатии на дверь ригель защелки изгибает якорь, ослабленный к тому же прорезью, а другой конец якоря поворачивается вокруг передней металлической пластины электромагнита и вдавливается в катушку. Меры защиты против этого показаны на рис. 6.13. В прорезь якоря для усиления вставлена металлическая пластинка с отверстием для прохода пружины, а непосредственно за якорем установлен сухарик, принимающий на себя основное усилие, прикладываемое к ригелю защелки при попытке открыть дверь. Лучше всего закрепить пружину ригеля в отверстии, расположенном примерно на 3 мм ниже отверстия, уже имеющегося на якоре. Тогда сухарик можно расположить выше. Все сказанное справедливо и для ригеля замка, но здесь большие усилия мало вероятны.
Отпускание обоих ригелей осуществляется как с помощью скрытно размещенных контактов (или высоко установленных, если в комнату не должен входить ребенок), так и с помощью кодированного электрического сигнала (см. разделы 6.3.1 и 6.3.2). Управление электромагнитом для фиксации ригеля замка целесообразно производить с помощью электронного блока.
6.4. ЭЛЕКТРОННЫЕ БЛОКИ УПРАВЛЕНИЯ С РЕЗОНАНСНЫМ КОНТУРОМ ДЛЯ ЭЛЕКТРИЧЕСКОГО ЗАМКА
Имеющиеся в ГДР в продаже электрические замки питаются непосредственно от трансформатора с соответствующей вторичной обмоткой. Треск, вызываемый переменным током, здесь не помеха — он сигнализирует о том, что замок открывается. Если управление работой замка производится с помощью электронного блока, то благодаря применению постоянного тока возможны различные варианты защиты и сигнализации. При этом необходимо учитывать низкое сопротивление электромагнита. Кроме того, вместо втягивающего электромагнита можно использовать реле.

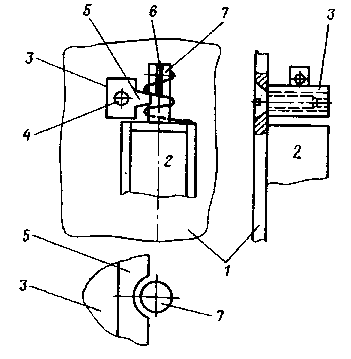

Рис. 6.13. Усиление опоры якоря электромагнита:
1 — донная пластина замка; 2 — втягивающий магнит; 3 — сухарик, воспринимающий действующее на якорь Усилие; 4 — винт с потайной головкой или клепка; 5 — носок сухарика, имеющий полукруглый вырез для лучшего восприятия усилия; 6 — металлическая пластинка, вставленная в вырезе якоря; 7 — якорь
Реле и электромагниты в приведенных ниже схемах питаются от простейшего источника постоянного тока (рис. 6.14). При больших токах рекомендуется использовать выпрямительный мост Граетца, в котором используются конденсаторы малых размеров.
Рис. 6.14. Блок питания для электрического замка с втягивающим электромагнитом М
Также удобен для этой цели трансформатор с выпрямительным диодом от игрушечной железной дороги. На выходе такого источника питания получается пульсирующее напряжение, необходимое для работы втягивающего электромагнита, а ток не превышает допустимого значения.
Рис. 6.15. Защита транзистора от воздействия индуктивного напряжения — диод, включаемый параллельно катушке реле, или конденсатор, сглаживающий пики напряжения
Кнопка включения S (см. рис. 6.14) необходима для всех чисто электрических замков. Об электронном замке говорят в том случае, когда кнопка S заменена электронной схемой или приводится ею в действие. При этом роль кнопки S может играть контакт реле, управление которым осуществляется транзистором через обмотку самого реле. Если же команда управления поступает на реле со схемы кодирования, связанной с ним только контактами, то следует говорить об электрическом замке.
Если сигналы управления катушкой электромагнита формируются транзистором, то необходимы обычные меры защиты транзистора от индуктивных помех. Это, прежде всего, установка достаточно быстро реагирующего диода, закорачивающего помехи или (если позволяет схема) электролитического конденсатора, параллельного катушке (рис. 6.15). Развязывающий резистор предназначен для ограничения тока до значения допустимого коллекторного тока IКмакс. Конденсатор С в каждой паузе включения заряжается до напряжения -(- Un. При этом Rмин= Un/IKMaKCI т. е. Rмин=24 Ом при напряжении 12 В и токе 500 мА.
