13.10 Система переключения am- и чм-сигналов в стереоприемнике
В стереоприемнике обеспечивается возможность переключения с приема амплитудно-модулированных сигналов на прием сигналов с частотной модуляцией. Кроме того, такой приемник может иметь вход для звукоснимателя магнитного или пьезоэлектрического типа, дополнительный вход для воспроизведения записи с магнитофона, а также выход для записи сигналов на магнитофон.

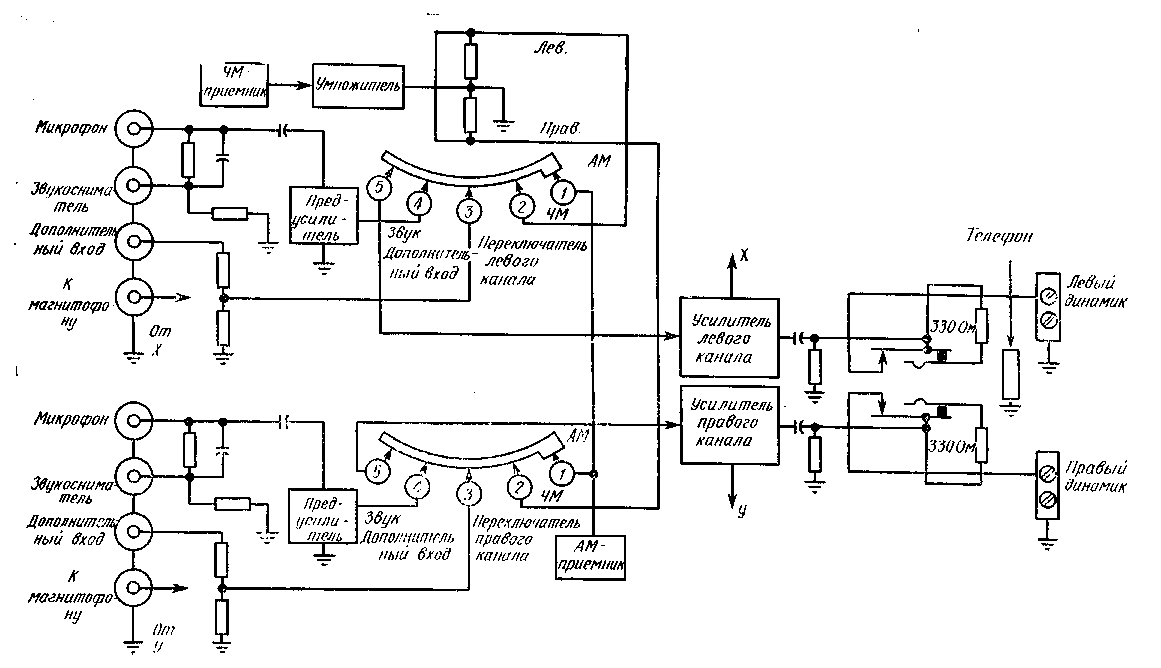

Различные соединения, выполняемые при переключении, показаны на рис. 13.10. Сигнал, поступающий с звукоснимателя, прежде чем поступить «а основной усилитель звуковой частоты, подается на предварительный усилитель. Уровень сигнала, подаваемого на дополнительный магнитофонный вход, должен быть достаточно большим, так как этот сигнал, минуя каскад предварительного усиления, поступает прямо на основной усилитель. Сигнал, поступающий на магнитофонный выход для записи, снимается с промежуточных каскадов звуковых усилителей (обозначенных на схеме буквами х и у) и подается на соответствующие выходные зажимы, обозначенные теми же буквами.
Выходы правого и левого усилителей, подключенные к громкоговорителям, могут, кроме того, присоединяться к головным телефонам. При включении телефонов громкоговорители отключаются и присоединяются последовательные резисторы по 330 Ом, которые уменьшают выходной сигнал и таким образом исключают перегрузку телефонов. (В более дорогих стереопри-емниках высшего класса предусматриваются дополнительные выходы на высококачественные громкоговорители.)
13.11. Системы управления
Сервомеханизмы и сельсины широко применяются в различных электронных устройствах в качестве дистанционных датчиков механических величин, для управления механическими процессами и для коррекции механических величин при помощи электрических или электронных схем. Таким образом, термины «сервомеханизм» и «сельсин» в общем случае связаны с системами управления. В данной главе рассматриваются электронные схемы, которые используются вместе с сервомеханизмами и сельсинами.
Рис. 13.10. Система переключения AM- и ЧМ-сигналое в стереоприемнике.
Электромеханические системы управления бывают двух типов: разомкнутые и замкнутые. Система разомкнутого типа — это электрические и механические устройства, соединенные между собой образующие законченную систему, предназначенную для выполнения определенной функции при лодаче соответствующей команды. Таким образом, электрическую стиральную машину или электросушитель можно рассматривать как разомкнутую систему. Например, в электросушителе при нажатии кнопки производится включение схемы и начинается выполнение механических операций. Степень нагрева и время сушки устанавливаются заранее. Система устроена таким образом, что по окончании заданного времени она автоматически отключается. Бытовые нагревательные приборы, регулируемые при помощи термостатов, можно рассматривать как замкнутые системы управления. Здесь термостат является датчиком отклонения температуры от некоторого заданного уровня. При отклонении температуры от заданного уровня автоматически включается нагреватель, температура повышается до заданного уровня, после чего система выключается.
Сервомеханизм можно определить как систему управления замкнутого типа, в которой элементом управления является положение стрелки, рычага или стержня. Сервомеханизм, или следящая система, используется в радиолокационной станции, где управляемым элементом является механическое положение антенны. Еще одним примером применения сервомеханизма является цветная печать, где объектом управления является положение бумаги, необходимое для получения правильного отпечатка. Сервомеханизмы применяются также для управления давлением жидкости в трубопроводе, осуществляемого изменением положения клапана, регулирующего давление.
Сельсины представляют собой устройства, преобразующие механические величины в электрические сигналы, которые передаются по проводам и затем опять преобразуются в механические величины. На практике применение сервомеханизмав и сельсинов взаимно связано. Основные схемы указанных механизмов рассматриваются в настоящей главе.
