12.5. Схема с одним варактором

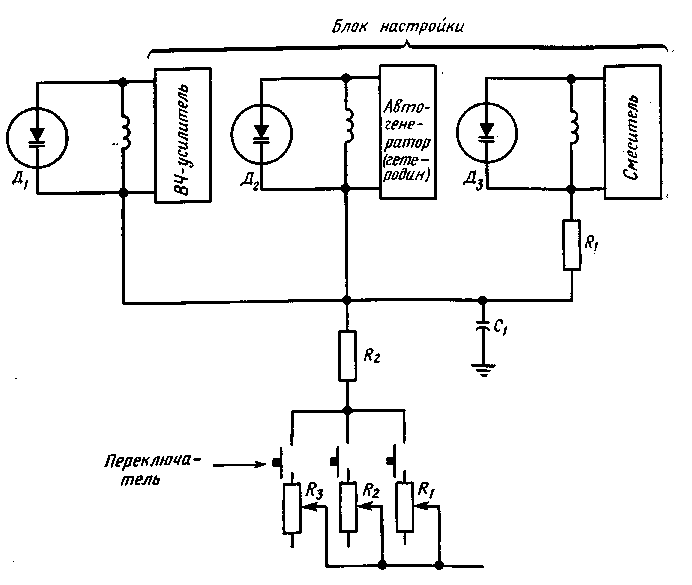

Применение варакторов в блоке настройки показано на» рис. 12.5. Такой блок настройки может использоваться в теле­визорах и высококачественных радиоприемниках. Как показано на рисунке, настройка осуществляется кнопочным переключате­лем, который подключает резисторы. Эти резисторы являются переменными; изменяя их сопротивление, обеспечивают подачу соответствующего уровня напряжения для настройки на сигнал определенной станции. Резистор R₂ предназначен для ограничения приложенного напряжения до необходимого уровня, а кон­денсатор С₁ имеет большую емкость и поэтому заземляет кон­тур на частоте сигнала.

Хотя на схеме на рис. 12.5 показаны только три подстроеч-ных резистора, при необходимости количество резисторов может быть увеличено. Как и в схеме, показанной на рис. 12.4, здесь можно осуществлять настройку ручным способом, так что в тех случаях, когда требуется перестройка по всему диапазону при­емника, можно обойтись без варакторов. Так как в схемах всег­да имеется некоторый дрейф, то часто применяют различные виды точной автоматической настройки (см. гл. 7).

Рис. 12.5. Схема настройки с одним ва рак горным диодом.

Глава 13 специальные устройства и системы

13.1. Делитель частоты на блокинг-генераторе

Блокинг-генератор, описанный в разд. 4.9, можно использо­вать в качестве делителя частоты повторения импульсов (рис. 13.1,а). Здесь блокинг-генератор работает согласно описанному в разд. 4.9, т. е. в режиме генерирования релакса­ционных колебаний. Резистор R₃, включенный последовательно с вторичной обмоткой L₃ трансформатора, служит для подачи на базу транзистора синхронизирующих сигналов. Форма коле­баний на базе транзистора показана на рис. 13.1,6. Как видно, напряжение на базе периодически нарастает, что приводит к пе­риодическому отпиранию транзистора. Это происходит в то вре­мя, когда нарастающий ток коллектора, протекая через обмот­ку L₁ трансформатора, индуцирует в обмотке L₃ напряжение прямого смещения транзистора. Однако при отпертом транзи­сторе конденсатор Ci заряжается с отрицательной полярностью на базовом выводе транзистора, вследствие чего прямое сме­щение на базе уменьшается. В результате этого изображающая точка транзистора переходит в активную область характеристик транзистора, в которой уменьшающееся базовое напряжение приводит к уменьшению тока коллектора. Обусловленное этим исчезающее магнитное поле в трансформаторе LjL₃ наводит в обмотке L₃ напряжение, запирающее транзистор. Далее кон­денсатор С_1, зарядившийся за время отпертого состояния тран­зистора, начнет разряжаться через резисторы Ri и R_z, и, когда напряжение на нем достигнет уровня открывания транзистора, процесс повторится.

Во время действия положительных синхронизирующих им­пульсов на резистор Rз на базовом напряжении возникают по­ложительные всплески напряжения, которые синхронизируют работу блокинг-генератора. Это происходит потому, что синхро­низирующие импульсы переводят транзистор в открытое состоя­ние и таким образом осуществляется управление частотой колебаний блокинг-генератора. Если частота синхронизирующих сигналов в два раза выше частоты автоколебаний блокинг-ге­нератора то синхронизация все-таки будет иметь место, так как входные импульсы (через один) не достигают уровня открыва­ния транзистора и не оказывают влияния на состояние тран зистора (рис. 13.1,6). Таким образом, блокинг-генератор в этом случае будет работать в качестве делителя частоты повторения импульсов.

Выходной сигнал снимается с обмотки трансформатора L₂.

Рис. 13.1. Схема делителя частоты на блокинг-генераторе (а) и форма ко­лебаний на базе транзистора (б).
