10.10. Схемы с регулируемым напряжением
Если требуется источник с регулируемым напряжением, то в простейшем случае можно на выходе обычного источника включить параллельный переменный резистор (рис. 10.10,а).
Рис. 10.10. Схемы источников с регулируемым выходным напряжением.
Такая схема будет удовлетворительно работать только при небольших токах — порядка нескольких миллиампер. Если же потребляемый ток имеет большую величину (единицы ампер), то возникает проблема с применением мощного резистора. Так как переменный резистор должен осуществлять управление мощностью в несколько ватт, он должен иметь большие размеры.
Более удовлетворительные результаты позволяет получить схема регулировки, в которой используются один или несколько транзисторов. В такой схеме обеспечивается достаточно большой диапазон регулировки, и схема управления потребляет небольшую мощность. Схема такого типа изображена на рис. 10.10,6. Здесь резисторы R2 и R3 образуют делитель напряжения на выходе фильтра. Резистор R2 является переменным, причем с приближением движка к земле база транзистора становится более отрицательной по отношению к положительному потенциалу эмиттера, благодаря чему обеспечиваются условия, при которых транзистор сильнее открывается. Таким образом, при помощи переменного резистора R2 можно изменять проводимость транзистора и, следовательно, регулировать выходное напряжение.
Транзистор в схеме должен быть достаточно мощным, чтобы обеспечить управление напряжением и током определенной системы. Конденсатор С2 является вторым фильтром, который улучшает степень фильтрации, выполняемой конденсатором С1. Резистор R4 служит сопротивлением утечки, и через него протекает ток, величина которого составляет примерно 5% тока нагрузки.
10.11. Схема с тиристорами
Тиристор, или кремниевый управляемый прибор, представляет собой специальный тип полупроводникового диода, который переводится в открытое состояние путем подачи напряжения на управляющий электрод. Тиржгщры выпускаются различных размеров и номинальных мощностей, что позволяет использовать их для управления определенными уровнями мощности. Например, прибор размером 13X26 мм может управлять током — 20 А при напряжении — 400 В.
Характеристики тиристора имеют такую же полярность, как и у обычного кремниевого выпрямительного диода при подаче напряжения между анодом и катодом. Однако характеристики тиристора по сравнению с диодами имеют большое преимущество, так как позволяют путем подачи небольших напряжений и при очень малой мощности управлять током значительной величины.
Схема, в которой используется тиристор, приведена на рис. 10.И,а, а на рис. 10.11,6 показано условное обозначение тиристора. При подаче на вход постоянного напряжения тиристор обычно остается в закрытом состоянии и ток через него и, следовательно, через нагрузку не протекает. Если же подать запускающее напряжение между управляющим электродом и катодом (рис. 10.11, а), то тиристор переводится в полностью открытое состояние. При этом основное сопротивление для источника постоянного напряжения составляет сопротивление нагрузки. После запуска тиристора, даже если отключить запускающее напряжение, прибор все равно остается в открытом состоянии, и ток продолжает протекать через нагрузку. Таким образом, запуск можно осуществлять короткими импульсами и тем самым подавать в налрузку ток большой величины.
Хотя после запуска тиржгщра напряжение на управляющем электроде перестает действовать, все же можно перевести тиристор в закрытое состояние путем изменения приложенного к нему постоянного напряжения. Выключение можно осуществить или путем отключения поданного на тиристор напряжения, или путем изменения его полярности на обратную.
Рис. 10.11. Схема включения тиристора (а) и условные обозначения обычного тиристора (б) и тиристора с двумя управляющими электродами (в).
Переменное напряжение также можно использовать как в качестве управляющего сигнала, так и управляемого. При подаче на управляющий электрод переменного напряжения, которое находится в фазе с напряжением, приложенным между анодом и катодом, тиристор будет открываться во время каждого положительного полупериода напряжения на его аноде. Если разность фаз между управляющим и управляемым напряжениями будет постепенно изменяться, то тиристор будет открыт в течение части положительного полупериода, уменьшая тем самым мощность, передаваемую в нагрузку. Фазосдвигающая цепь, описанная в разд. 10.12, может использоваться для управления мощностью, поступающей в нагрузку.
Для выделения постоянного напряжения на нагрузке полученное пульсирующее напряжение можно подать на обычный фильтр, состоящий из последовательного резистора или дросселя и параллельного конденсатора.
Путем введения в тиристор дополнительного управляющего электрода можно получить кремниевый управляемый переключатель (рис. 10.И,в). Такой прибор может запускаться импульсами либо положительной, либо отрицательной полярности. В отличие от обычного тиристора переключатель можно перевести в закрытое состояние путем подачи сигнала на управляющий электрод.

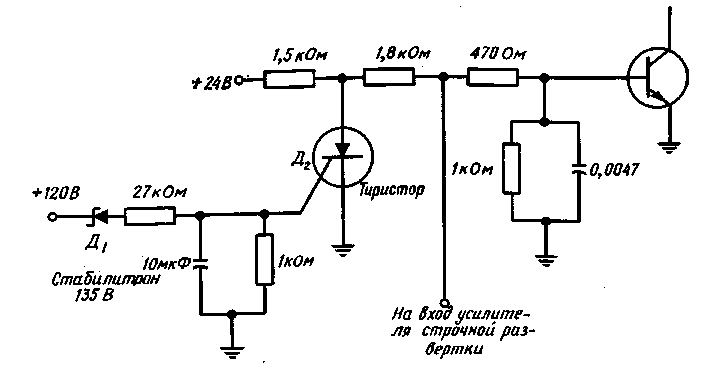

Рис. 10.12. Применение тиристора в телевизионном приемнике в качестве высоковольтного ограничителя.
Кроме управления мощностью, тиристор можно также использовать в качестве высоковольтного ограничителя (рис. 10.12). Такая схема применяется в цветных телевизионных приемниках (например, в некоторых моделях фирмы Sylvania) для того, чтобы избежать появления слишком больших напряжений, которые могут нарушить работоспособность элементов или вызвать генерирование рентгеновского излучения.
Управление осуществляется в цепи усилителя строчной развертки, выполненного на транзисторе n — р — n-типа. В схеме ограничения используются стабилитрон Д1 и тиристор Д2. Вывод стабилитрона, находящийся под потенциалом 120В, связан со схемой, которая вырабатывает высокое напряжение. Если высокое напряжение по какой-то причине возрастет до уровня, превышающего нормальный, то при 135 В произойдут пробой стабилитрона и запуск тиристора. При этом тиристор открывается, его малое сопротивление зашунтирует входную базовую цепь усилителя строчной развертки, изменится смещение на базе транзистора и его проводимость уменьшится. В результате схема строчной развертки и связанный с ней источник высокого напряжения перестают работать до тех пор, пока путем регулировки не будет устранена причина, вызвавшая повышение высокого напряжения. Если же причина заключается в выходе из строя какого-либо элемента схемы, который не может быть восстановлен регулировкой, то вновь произойдет запуск тиристора и высоковольтная часть опять будет переведена в нерабочее состояние.
