7.11. Автоматическая подстройка частоты

В телевизионных приемниках ручной подстройкой можно точно установить частоту гетеродина, благодаря чему для опре­деленной станции (программы) обеспечивается получение нуж­ной промежуточной частоты. При переключении телевизора на другую программу может вновь появиться необходимость в точ­ной установке частоты гетеродина для получения оптимального изображения. Устройство, которое устраняет необходимость в точной подстройке после каждого переключения ПТК, назы­вается устройством автоматической подстройки частоты (АПЧ) или автоматической точной подстройки (АТП). На рис. 7.13 приведена основная схема АПЧ.

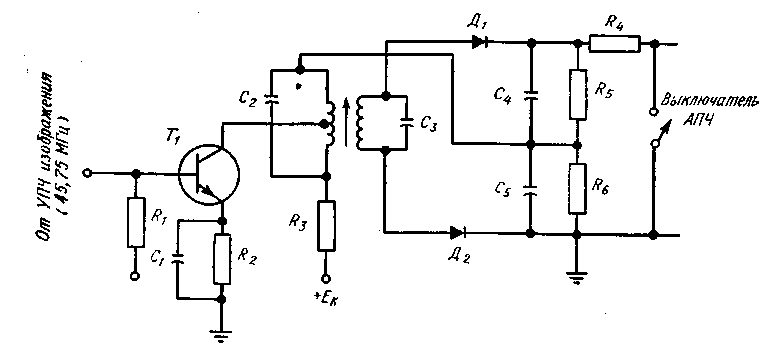

Рис. 7.13. Схема автоматической подстройки частоты.

При точной настройке частота гетеродина ПЧ изображения равна 45,75 МГц (стандартное значение для современных теле­визионных приемников). В схеме, показанной на рис. 7.13, ви­деосигналы с последнего каскада УПЧ подаются на базу тран­зистора ti, который их усиливает и направляет на дискримина­тор, аналогичный описанному в разд. 7.5. Резонансные схемы между Tj и дискриминатором настраивают на частоту 45, 75 МГц, и, пока частота входного сигнала соответствует этой частоте настройки, напряжение на выходе дискриминатора не появится.

При переключении на другую станцию и некотором смеще­нии частоты гетеродина частота сигналов, поступающих на базу транзистора Т₁, уже не соответствует резонансной частоте 45,75 МГц. Поэтому дискриминатор разбалансирован (см. разд. 7.4), и появляется выходное напряжение. Это напряжение используется для корректировки настройки частоты гетеродина: напряжение подают на варакторный диод, выполняющий функ­ции подстроечной емкости, который включен в колебательный контур гетеродина (эта часть схемы описывается в разд. 12.4 и 12.5). После корректировки частоты гетеродина частота сигна­ла на входе схемы АПЧ настолько близка к 45,75 МГц, что сигнал на выходе дискриминатора практически отсутствует и дальнейшей корректировки не производится. Полярность сигнала, формируемого дискриминатором, зависит от того, находится ли частота поступающего сигнала выше или ниже резонансной частоты, на которую настроена схема дискриминатора.

При помощи специального ключа выход дискриминатора можно шунтировать, чтобы при необходимости точной ручной подстройки корректирующую схему можно было бы отключать. Для получения оптимальных результатов при работе со схемой АПЧ схема дискриминатора должна быть настроена на требуе­мую резонансную частоту. Такая настройка обеспечивается сер­дечником между обмотками трансформатора, на что указывает стрелка на рис. 7.13.

7.12. Автоматическая регулировка усиления сигналов цветности

Для сведения к минимуму затухания сигналов и изменений уровня сигналов цветности при переключении телевизионных программ часто применяют схему автоматической регулировки усиления сигналов цветности (АРУСЦ). Основная схема АРУСЦ показана на рис. 7.14; характеристики такой схемы схожи с характеристиками схемы АРУ, описанной в разд. 7.9 и 7.10. Вместо использования в качестве опорного сигнала син­хроимпульсов, как и в схеме АРУ, в схеме АРУСЦ использует­ся сигнал частотой 3,58 МГц (группа колебаний опорной цвето­вой поднесущей частоты), подаваемый на базу транзистора Т₁. Как и в схеме АРУ, для более мощных станций получают сигнал более высокой амплитуды, и эта разница в уровне сигна­лов различных станций применяется для регулировки усиления сигналов цветности.

Рис. 7.14: Схема автоматической регулировки усиления сигналов цветности.

Диод Д1 выпрямляет и детектирует входной сигнал, причем усиленный сигнал выделяется на резисторе R₃ в цепи коллекто­ра транзистора. С этого резистора сигнал подается на первый из двух полосовых усилителей и служит для создания управ­ляющего напряжения смещения, которое регулирует усиление первого полосового усилителя пропорционально амплитуде вход­ного сигнала. Благодаря этому обеспечивается регулировка уси­ления сигналов цветности (см. рис. 2.4 и 2.5).

Транзистор Т₂ — выключатель канала цветности — выполняет те же функции, что и схема выключения, описанная в гл. 2 (см. рис. 2.4), за исключением того, что в данном случае он управ­ляет проводимостью транзистора второго полосового усилителя. При протекании коллекторного тока транзистора T₁ через рези­стор Rz на последнем создается значительное падение напряже­ния, и потенциал коллектора снижается настолько сильно, что оказывается недостаточным для отпирания транзистора Т₂.

При приеме же сигналов черно-белого изображения переда­чи группы колебаний опорной цветовой поднесущей частотой 3,58 МГц не производится. В отсутствие таких сигналов на вхо­де транзистора Т₁ последний оказывается запертым. В этом случае положительный потенциал коллектора Т₁ максимален и достаточен для открывания транзистора Т₂. Вызываемое этим снижение потенциала коллектора транзистора Т₂ приводит к запиранию второго полосового усилителя, как это уже было описано для схемы выключения канала цветности, показанной на рис. 2.4.

Конденсатор Сз имеет малое реактивное сопротивление для высокочастотных составляющих тока и поэтому шунтирует их на землю. Данный конденсатор вместе с резистором R₄ образу­ет цепь сглаживания пульсаций тока.
