6.3. Режим двухтактной am

На рис. 6.3 показана схема выходного усилителя несущей класса С и модулятора, работающих в режиме двухтактной мо­дуляции. Процесс модуляции идентичен ранее описанному, за исключением того, что двухтактная схема является симметрич­ной, обеспечивает большую выходную мощность и меньшие гармонические искажения радиочастотного и звукового (или ви­део-) сигналов.

Обратите внимание на то, что линия подачи питания через включенную последовательно вторичную обмотку модулирую­щего трансформатора соединена со средним отводом индуктив­ности резонансного контура. Благодаря этому обеспечивается симметрия двухтактной схемы. К верхнему и нижнему отводам катушки индуктивности схемы параллельного резонанса под­ключены конденсаторы для перекрестной нейтрализации (гл. 3).

Для улучшения симметрии такой схемы и обеспечения воз­можности заземления ротора хорошо подходят переменные конденсаторы с разрезными статорами. Заземление ротора уменьшает опасность поражения электрическим током при настройке каскадов усиления мощности класса С. Как обычно, в радио­частотной передающей схеме ДВЧ служит для развязки радио­частотного сигнала. При отсутствии дросселя некоторая часть сигнала попадала бы в схему модулятора и в источник питания, что приводило бы к уменьшению общего уровня мощности ра­диочастотного сигнала, обеспечиваемого данной системой.

Рис. 6.3. Двухтактная схема амплитудной модуляции.

6.4. Ширина полосы чм

В процессе частотной модуляции звуковой модулирующий сигнал вызывает смещение частоты несущей вверх и вниз отно­сительно ее обычной резонансной частоты (называемой также средней частотой) со скоростью, определяемой частотой моду­лирующего сигнала (см. разд. 15.2). Поэтому при звуковом частотномодулирующем сигнале частотой 500 Гц частота несу­щей отклоняется вверх и вниз от средней частоты 500 раз в се­кунду. Величина отклонения зависит от амплитуды модулирую­щего сигнала. Например, если в случае звукового сигнала 500 Гц несущая отклоняется выше и ниже средней частоты на 15 кГц, то увеличение амплитуды звукового сигнала может уве­личить девиацию до 20 кГц по каждую сторону от средней ча­стоты при той же частоте модулирующего сигнала 500 Гц. При еще большем увеличении амплитуды звукового сигнала частота несущей может отклониться на 30 кГц по каждую сторону от средней частоты (при той же частоте модулирующего сигнала). В случае модулирующего сигнала частотой 1000 Гц частота не­сущей отклоняется выше и ниже средней частоты 1000 раз в секунду, а величина отклонения будет определяться амплиту­дой модулирующего сигнала частотой 1000 Гц.

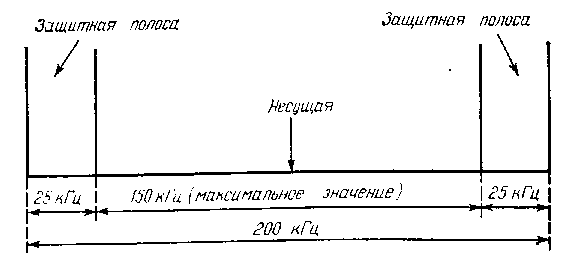

Рис. 6.4 Ширина спектра излучения радиопередающей станции с частотной модуляцией сигналов.

В случае стандартного ЧМ-радиовещания (88 — 108 МГц) максимально допустимая девиация, установленная Федеральной комиссией связи (США), составляет 75 кГц по каждую сторону от средней частоты. Поэтому максимальная девиация частоты равна 150 кГц. Выше и ниже этой максимальной девиации от­водятся две боковые полосы по 25 кГц, служащие для защиты от паразитного проникновения сигналов соседних по частоте станций, которые могут создать помехи данной станции. На рис. 6.4 показан спектр полосы частот одной станции с частот­ной модуляцией. ЧМ-канал звукового сопровождения в телеве­щании имеет гораздо меньшую ширину полосы (50 кГц) при максимальной девиации 25 кГц по каждую сторону от средней частоты.
