5.15. Мостовые т- и н-образные аттенюаторы

Иногда параллельно последовательным резисторам Т- и Н-образных аттенюаторов включают дополнительный резистор; в этом случае образуется мостовой аттенюатор. Схемы мосто­вых Т- и Н-образных аттенюаторов показаны соответственно на рис. 5.13, а и б. В этих схемах значения R₁ и R₂ равны импе­дансу Z:

R₁ = R₂ = Z. (5.41)

Вследствие выбора значений R₁ и R₂ равными омической вели­чине импеданса Z необходимо рассчитывать лишь номиналы ре­зисторов R₃ и R₄. Соответствующие формулы для их расчета имеют вид

где смысл и тот же, что и в разд. 5.13.

Рис. 5.13. Мостовые Т- и Н-образные аттенюаторы.

5.16. Фильтр частичного подавления одной боковой полосы

В телевидении для воспроизведения мелких деталей исполь­зуется полоса модулирующих сигналов до 4 МГц. При ампли­тудной модуляции каждому модулирующему сигналу соответ­ствуют две боковые полосы, причем эти полосы отстоят от несу­щей на частоту, равную частоте модулирующего сигнала. Поэтому если телевизионную несущую модулирует сигнал частотой 4 МГц, одна боковая полоса будет находиться на 4 МГц выше, а другая- — на 4 МГц ниже несущей частоты. Требуемая общая полоса составит 8 МГц; кроме того, необходима некоторая до­полнительная полоса для размещения ЧМ-несущей. Такое использование спектра нерационально; поэтому в передатчике подавляется большая часть нижней боковой полосы, так что общая полоса излучения телевизионной станции имеет вид, по­казанный на рис. 5.14, а.

Поскольку нежелательно обострять срез частотной характе­ристики в области НЧ-сигналов, что привело бы к необходимо­сти использования дополнительной схемы и критичности полу­чаемой при этом характеристики, часть нижней боковой поло­сы остается неподавленной и называется частично подавлен­ной. Поэтому несущая изображения отстоит на 1,25 МГц отно­сительно НЧ-границы отведенного спектра, а несущая звуково­го сопровождения размещена на 0,25 МГц ниже верхней грани­цы отведенного для данной станции спектра частот. Как будет показано в разд. 9.12, фильтр подавления боковой полосы уста­навливают на выходе промодулированной несущей изображе­ния перед антенной системой. Схема такого фильтра боковой полосы представлена на рис. 5.14,6. Фильтр состоит из фильт­ров верхних и нижних частот, описанных ранее в этой главе (см. также разд. 15.8 и рис. 15.9).

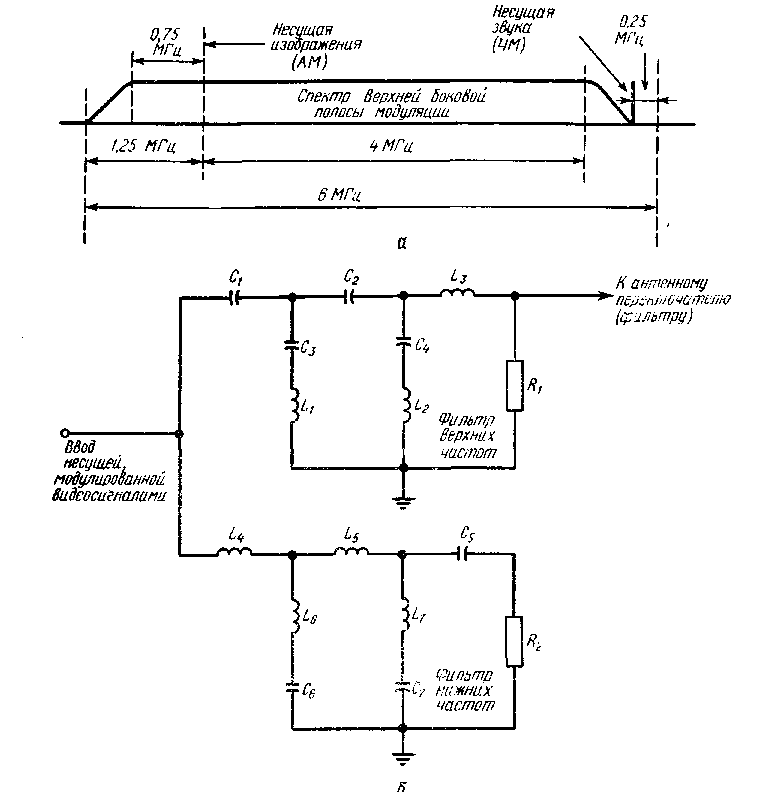

Рис. 5.14. Полоса частот телевизионной станции и фильтр частичного по­давления одной боковой полосы.

В фильтре частичного подавления боковой полосы, изобра­женном на рис. 5.14, для нежелательных сигналов нижней бо­ковой полосы катушки индуктивности L₄ и L₅ представляют малое реактивное сопротивление. Эти сигналы шунтируются цепями последовательного резонанса С₆ и L₆, а также С? и L₇. К фильтру нижних частот подключена концевая корректирую­щая секция C₅R₂, что необходимо, поскольку такие фильтры ча­сто составляют из секций линий из коаксиального кабеля и этот резистор сводит к минимуму отражения в кабеле.

Для полезных сигналов верхней боковой полосы реактивные сопротивления конденсаторов Ci и С₂ малы, так что сигналы поступают на фильтр верхних частот. Конденсатор С₃ и индук­тивность li, а также конденсатор С₄ и индуктивность L₂ имеют низкое шунтирующее полное сопротивление для сигналов, ча­стоты которых примерно на 1,25 МГц ниже несущей частоты изображения. Поэтому такие сигналы ослабляются. Совместное действие фильтра верхних частот с фильтром нижних частот приводит к подавлению и ослаблению соответствующей части нижней боковой полосы сигнала (рис. 5.14, а). Для сведения к минимуму отражений секция фильтра верхних частот типа m нагружена на резистор R₁.
