5.10. Типы переменных аттенюаторов

Обычный регулятор уровня громкости на одном потенцио­метре является своего рода аттенюатором. Он обладает способ­ностью понижать амплитуду сигнала относительно того макси­мального уровня, который система в состоянии воспроизвести. Однако регулятор уровня на одном потенциометре не сохраняет постоянным выходной импеданс источника. Из схемы на рис. 5,8, а следует, что при установке движка потенциометра в среднее положение входная цепь транзистора шунтирует лишь нижнюю часть потенциометра. При максимальном же уровне громкости, когда движок потенциометра занимает верхнее по­ложение, входная цепь транзистора находится под наивысшим потенциалом потенциометра. При нулевом уровне громкости, когда движок потенциометра имеет потенциал, равный потен­циалу земли, вход транзистора также находится под потенциа­лом земли.

Рис. 5.8. Г-образный аттенюатор.

Более удовлетворительные результаты получаются при ис­пользовании Г-образных аттенюаторов, символическое обозна­чение которых показано на рис. 5.8, б. Два переменных резисто­ра соединяют таким образом, что они функционируют, как по­казано на рис. 5.8, в. Предположим, что номинал каждого из двух переменных резисторов составляет 10 кОм. Для передачи максимальной энергии источника сигнала на базу транзистор­ного усилителя движки переменных резисторов должны нахо­диться в положении, показанном на рис. 5.8, в. При этом источ­ник входного сигнала нагружен на сопротивление 10 кОм, шун­тированное входным импедансом транзистора. С другой сторо­ны, входная базовая цепь транзистора также шунтируется сопротивлением 10 кОм переменного резистора, а также испыты­вает шунтирующее действие самого источника входного сиг­нала.

Когда движки обоих переменных резисторов находятся в среднем положении (рис. 5.8, г), то как источник входного сиг­нала, так и вход транзистора шунтированы сопротивлением 10 кОм (вход транзистора шунтирован половиной сопротивле­ния резистора R₂, соединенного последовательно с половиной сопротивления резистора R₁, поэтому общее сопротивление со­ставляет 10 кОм). В этом случае выходное сопротивление пре­образователя между преобразователем входного сигнала и вхо­дом транзистора равно 10 кОм. Для положения, соответствую­щего минимальному, или нулевому, уровню сигнала (рис. 5.8, д), источник шунтируется полным сопротивлением резистора Ri, а транзистор — сопротивлением резистора R₂, равным 10 кОм. Поэтому при всех установках движков переменных резисторов выходное сопротивление преобразователя продолжает оставать­ся равным 10 кОм [Эти рассуждения справедливы при условии, что внутреннее сопротив­ление источника входных сигналов Rн>R₁. — Прим. ред.].

Можно применять также различные Т-образные аттенюато­ры. На рис. 5.9, а показано их символическое обозначение. Три переменных резистора соединяют таким образом, как показано на рис. 5.9,6 — г. В схеме на рис. 5.9,6, соответствующей мак­симальному уровню сигнала, источник входного сигнала непо­средственно связан с входом транзистора. При этом как источ­ник, так и транзистор шунтируются резистором R₃. На рис. 5.9,в движки переменных резисторов находятся в средних положени­ях. В этом случае источник входного сигнала также шунтирует­ся сопротивлением 10 кОм, поскольку здесь используются поло­вина резистора R₁ и половина резистора R₃. Вход транзистора шунтирован сопротивлением того же значения, так как он сое­динен с землей через половину резистора R₂ и половину рези­стора R₃. При установке движков в средние положения между источником входного сигнала и базой транзистора включено последовательное сопротивление 10 кОм.

Для установки минимального уровня громкости движки пе­ременных резисторов должны находиться в положениях, пока­занных на рис. 5.9, г. В этом случае между источником входного сигнала и базой транзистора включено сопротивление 20 кОм, источник входного сигнала шунтирован резистором R₁, а база транзистора — резистором R₂; поэтому шунтирующее сопротив­ление источника и входа транзистора продолжает оставаться равным 10 кОм.

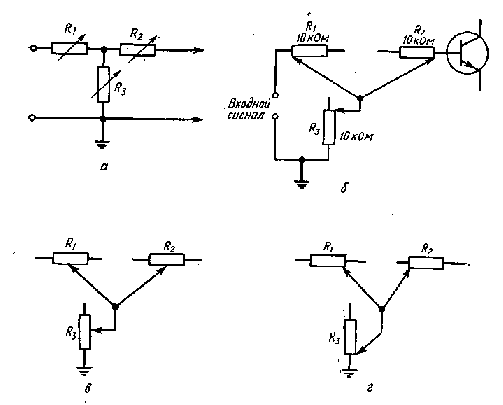

Рис. 5.9. Т-образный аттенюатор.

Рис. 5.10. Согласование импедансов при помощи Г-образного аттенюатора.
