15.8. Телевизионный приемник

Основные блоки цветного телевизионного приемника показа­ны на рис. 15.9. Блоки, изображенные на рисунке двойными ли­ниями, необходимы для приема сигналов цветного изобра­жения.

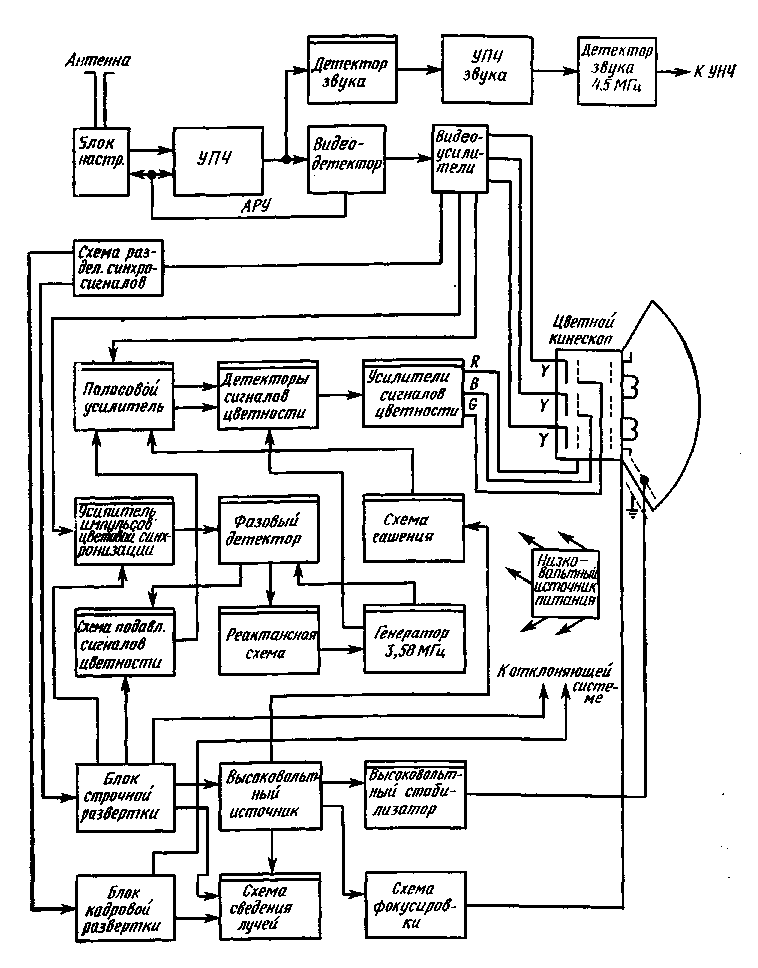

Рис. 15.9. Блок-схема цветного телевизионного приемника.

В блоке настройки (переключателе телевизионных про­грамм) имеются две секции: для приема в диапазоне метровых волн и в диапазоне дециметровых волн. Выходы с этих секций подаются на общий вход усилителя промежуточной частоты. В цветном телевизионном приемнике УПЧ должен иметь более широкую полосу частот для обеспечения хорошей цветопереда­чи изображения. Поэтому УПЧ должен пропускать сигналы сшириной спектра до 4,2 МГц. При такой широкой полосе вели-­ка возможность возникновения помех, поэтому должны быть, предусмотрены меры по частичному снижению уровня звуковых сигналов. В результате на входе видеодетектора амплитуда не­сущей звука будет несколько меньше, а для ее детектирования используется отдельный детектор в звуковом канале (см. гл.7). Промежуточная частота в звуковом канале равна 4,5 МГц, так же как и в черно-белом телевизионном приемнике. Сигналы цветности с выхода видеоусилителей подаются на соответствую­щие детекторы через полосовые усилители, как показано на рис. 15.9. Сигнал яркости У, несущий информацию о яркости передаваемой сцены и обеспечивающий передачу черно-белого изображения, подается на катод трехпрожекторного цветного кинескопа. На внутренней поверхности переднего стекла колбы кинескопа нанесено множество триад люминофорных кружков с красным, синим и зеленым цветами свечения, на которые на­правлены электронные лучи соответствующих электронных про­жекторов. Таким образом, при приеме черно-белого изображе­ния в цветном приемнике должны светиться все три цветных люминофора, свечение которых, смешиваясь, дает черно-белое изображение.

Три цветоразностных сигнала (исключая сигнал У) поступа­ют каждый на отдельную управляющую сетку трехпрожектор­ного кинескопа. Усилитель импульсов цветовой синхронизации пропускает сигнал частотой 3,58 МГц (см. разд. 4.6) и обеспе­чивает синхронизацию генератора поднесущей частотой 3,58 МГц. Выходной сигнал этого генератора поступает на де­текторы сигналов цветности, где боковые колебания поднесу­щей смешиваются с самой поднесущей и происходит детектиро­вание цветоразностных сигналов. Синхронизирующие сигналы с видеоусилителя подаются на схемы строчной и кадровой раз­верток (см. гл. 2 и 4).

Так же, как и в черно-белом телевизионном приемнике, им­пульсы с устройства строчной развертки после увеличения их амплитуды и выпрямления используются для получения высо­кого напряжения, подаваемого на второй анод кинескопа. Для стабилизации высокого напряжения часто применяется высоко­вольтный стабилизатор. Для фокусирующего электрода также вырабатывается дополнительное напряжение. (Такая схема была описана в гл. 2.) В системах строчной и кадровой раз­верток имеются схемы сведения лучей, которые служат для точной регулировки совмещения трех цветных изображений на экране кинескопа. Это позволяет создать такие условия, когда каждый луч направляется в определенную точку экрана, бла­годаря чему обеспечивается соответствующее воспроизведение цветов на экране кинескопа.
