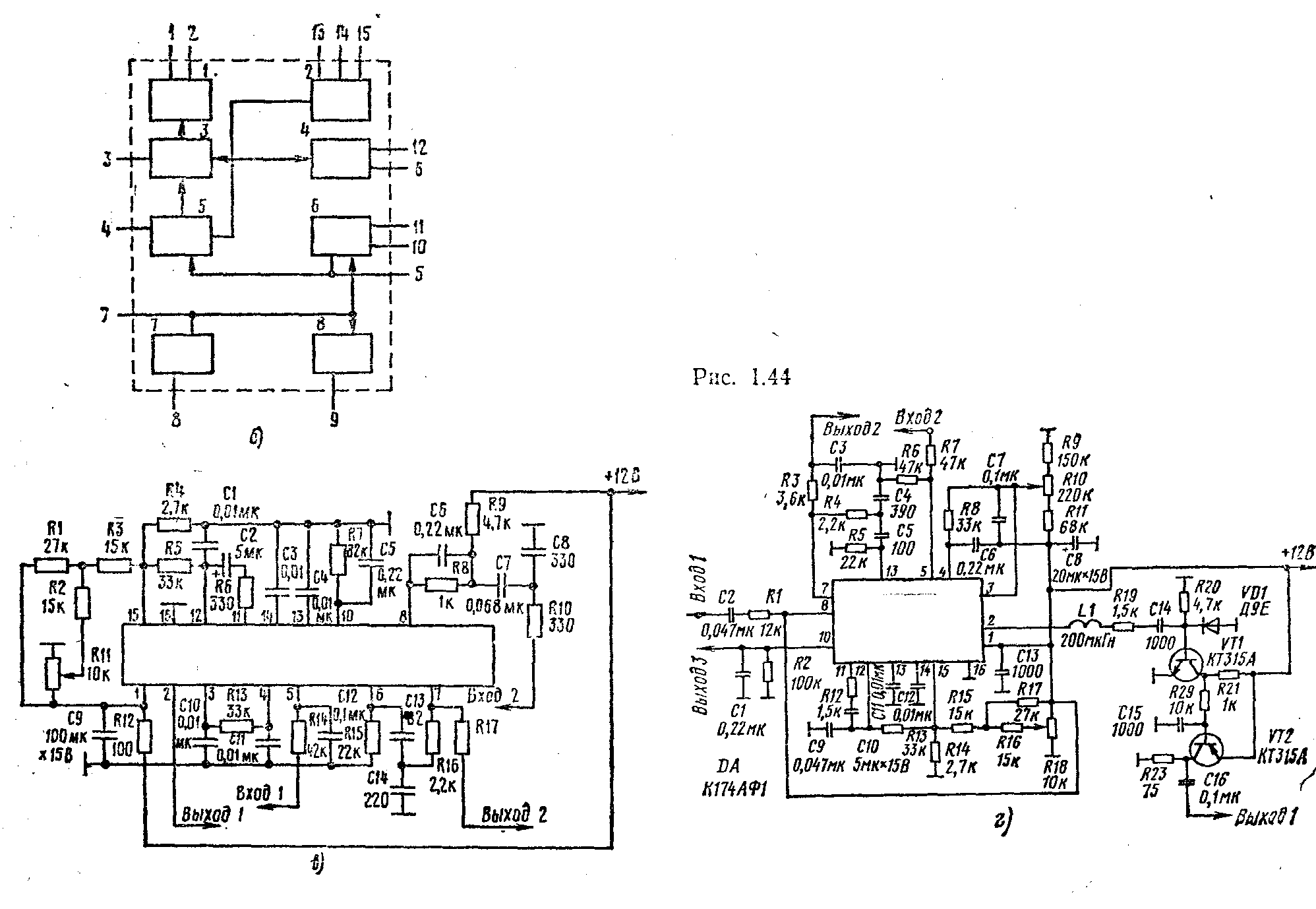

Формирователь цветности К174АФ5 (рис. 1.45, а). Он предназначен для получения сигналов RGB в цветных телевизорах и видеотерминалах. Формирователь содер­жит следующие устройства: 1 — цепь фиксации посто­янных уровней (R—Y), (G—Y), (B—Y); 2 — цепи мат­рицирования сигналов R, Y, В; 3—усилители сигналов R, Y, В, коэффициент усиления которых регулируется по­стоянным напряжением; 4 — выходные дифференциаль­ные усилители, позволяющие включить каскады подачи сигналов на кинескоп в петлю отрицательной ОС:

Назначение выводов: 1—вход Y; 2—вход (R—Y); 3 — установка усиления R; 4 — вход (G—Y); 5 — уста­новка усиления G; 6 — вход (В — Y); 7 — установка уси­ления В; 8 — вход импульса; 9 — питание; 10 —выход В; 11—вход отрицательной ОС канала В; 12 — выход G; 13 — вход отрицательной ОС канала G; 14 — выход R; 15 — вход отрицательной ОС канала R; 16 — общий провод.

Основные параметры формирователя: напряжение пи­тания 12 В ±10 %; ток потребления от 30 до 80 мА; полоса пропускания f_Y,R=f_Y,G=_Y,B=6 МГц; по­лоса пропускания f_R-Y,R=f_G-Y,G=f_B-Y,B=1,5 МГц; коэффициент усиления К_у,Y,R=K_у,Y,G= K_у,Y,B=0,9 ...1,1.

Параметры в статическом режиме: напряжения на выводе 9 15 В; на выводе 1 от 0 до 15 В; на выводах 3, 5, 7 от 0 до 15 В; на выводах 2, 4, 6 от 0 до 15 В, на выводе 8 15 В; на выводе 10 минимальное напряже­ние равно напряжению на выводе 11, а максимальное 15±3 В; на выводе 12 минимальное напряжение рав­но напряжению на выводе 13, а максимальное 15... 18 В; на выводе 14 — минимальное напряжение равно напряжению на выводе 15, а максимальное 15... 18 В; на выводах 11, 13, 15 от 4, 5 до 15 В; ток на выводе 8 1 мА.

Динамические параметры (формирователя при U9=12 В и U1=l,5 В: вход яркостного сигнала Y (вывод 1); уровень чер­ного U_Y=U₁=1,5 В; полный размах амплитуды входного сигнала 1 В; входное сопротивление вывода 1 свыше 100 кОм;

входы цветоразностных сигналов (выводы 2, 4, б): полный размах амплитуды входных сигналов U_r-y=U2=1,4 В; U_V-Y=U_Y=0,82 В; U_B-Y=U6=1,78 В; входные токи I2=I4=I6 от 2 до 4 мкА;

вход импульса фиксации и отрицательной обратной связи по постоянному току (вывод 8): входное на­пряжение при работе цепи фиксации U8=6,5... 12 В, при отсутствии фиксации U8=0...5,5 В; входной ток при работе цепи фиксации I8=1 мкА, при отсутствии цепа фиксации I8 =20 мкА;

входы сигнала отрицательной обратной связи (вы­воды 11, 13, 15): постоянный уровень в течение вре­мени фиксации U11=U13=U15=6 В;

вход регулировки динамического коэффициента уси­ления (выводы 3, 5, 7) диапазон изменения напряже­ния регулировки U3=U5=U7=0... 10 В; напряжение при номинальном коэффициенте усиления 5 В; номи­нальный коэффициент усиления по напряжению между входами яркостного сигнала (вывод 1) или цветораз­ностных сигналов (выводы 2, 4, 6) и входами сигна­ла отрицательной обратной связи (выводы 11, 13, 15) равен единице. При этом выводы 11, 13, 15 не свя­заны, коэффициент усиления имеет номинальное значе­ние. Диапазон регулировки указанных коэффициентов усиления при U3=±5 В ± 3 дБ; крутизна передаточ­ной характеристики входных дифференциальных уси­лителей 20 нА/В; сопротивление нагрузки выводов 10, 12, 14 680 Ом. (Эти сопротивления обычно включены последовательно с диодом, который их отключает при U10=U12=U14U9. В этом случае требуемое внешнее сопротивление нагрузки должно быть рассчитано для получения номинального тока 4,4 мА.)

На рис. 1.45, 6 показана схема включения формиро­вателя совместно с выходными усилителями. На рис. 1.45, г—е приведены схемы выходных каскадов, кото­рые с успехом могут быть использованы для передачи цветовых сигналов на индикатор. Электрическая связь микросхемы К174АФ5 с микросхемой К174УК1 показа­на на рис. 1.45, в.
