Расширителя К155ЛД1, К155ЛДЗ (рис. 1.15, а—в). Они являются расширителями по ИЛИ; микросхема К155ЛД1—двойным четырехвходовым логическим рас­ширителем, а К155ЛДЗ—восьмивходовым. Расширите­ли позволяют строить различные устройства для диск­ретных и аналоговых сигналов. Скорость передачи сиг­нала со входа на выход составляет 20 нс. Макси­мальный выходной ток расширителя равен 4 мА.

Базовые элементы цифровой техники. Основу циф­ровой техники составляют различные устройства, вы­полняющие логические функции. Они строятся на базовых элементах трех типов. Самым быстродейст­вующим элементом является токовый переключатель с эмиттерной связью. Элементы эмиттерно-связанной ло­гики (ЭСЛ) переключаются за время 2...5 нс.

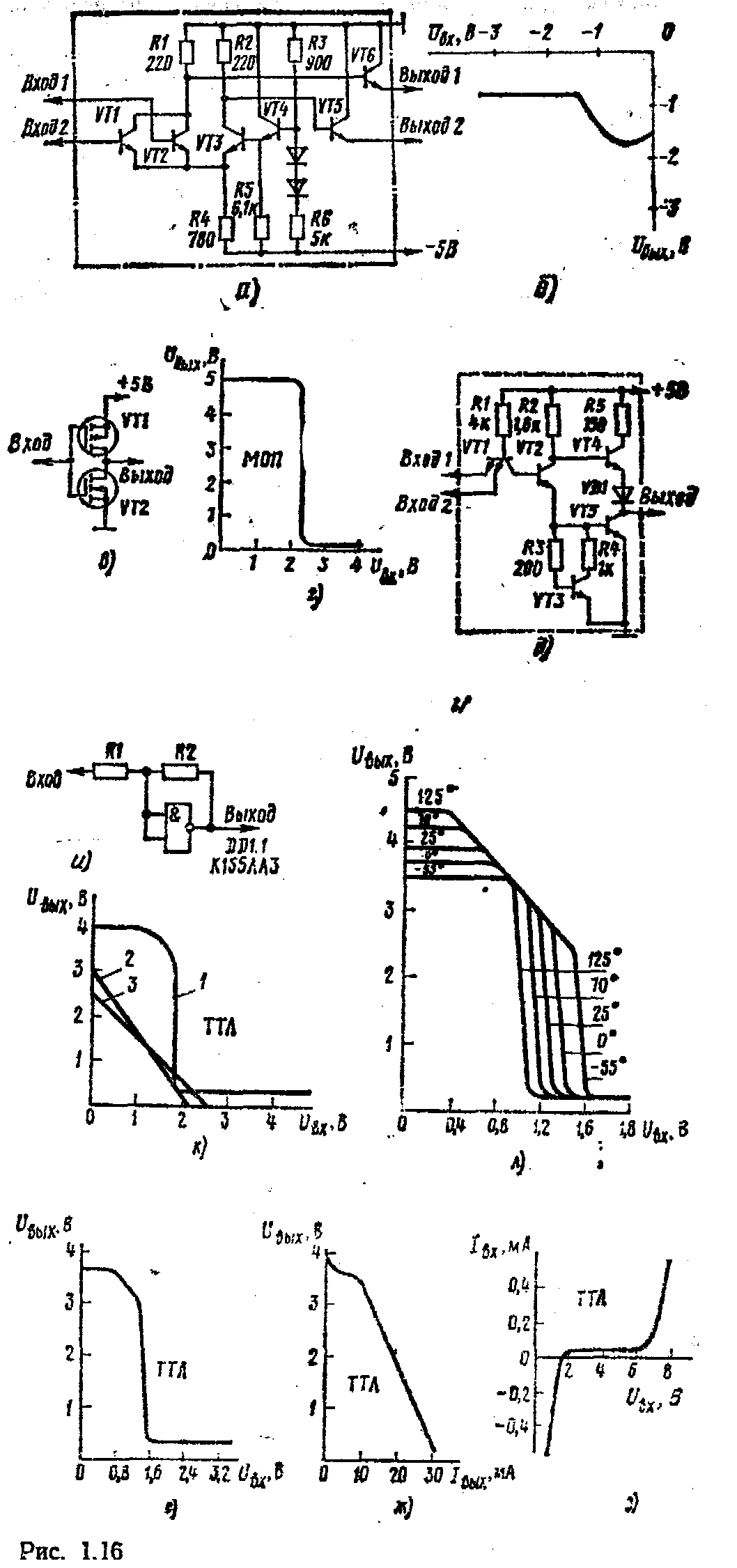

Электрическая схема базового элемента показана на рис. 1.16,0, а его характеристика переключения — на рис. 1.16,6. На транзисторе VT4 выполнен стабилиза­тор напряжения, который определяет ток через рези­стор R4. Когда на одном из входов присутствует на­пряжение низкого уровня, то весь ток резисторе R4 протекает через транзистор VTI или VT2. При подаче на входы сигнала высокого уровни происходит закры­вание этих транзисторов. Теперь ток резистора R4 будет протекать через транзистор VT3. Транзисторы VT5 и' VT6 служат повторителями, увеличивающими нагрузочную способность элемента. Элемент потребля­ет мощность 35 мВт.

Наиболее экономичен элемент структуры металл-оки­сел-полупроводник (МОП), схема которого показана на рис. 1.16, в. Элемент состоит из двух взаимно до­полняющих полевых транзисторов МОП. Характери­стика переключения элемента представлена рис. 1.16, г.

Потребляемая мощность — около 50 мкВт. Время пе­реключения элемента равно 80 ас.

Схема элемента транзисторно-транзисторной логики показана на рис. 1.16, д, а наиболее важные его хараюеристики на рис. 1.16, е—з. Зависимость выходного напряжения от входного приведена на рис. 1.16, ж. Нагрузочная характеристика элемента ТТЛ изображе­на на рис. 1.16, к. Входной ток нелинейно зависит от входного напряжения (см. рис. 1.16,з). На рис. 1.16, к показано изменение характеристики переключения элемента при различном сопротивлении резисторов:

1) R1=0, R2=; 2) R1=220 Ом, R2=560 Ом; 3) R1=510 Ом, R2=560 Ом, рис. 1.16, к. Изменение характеристики переключения от температуры показа­но на рис. 1.16, л.
