.docx4) Проведём анализ ЛЧХ скорректированной разомкнутой системы на ЭВМ:

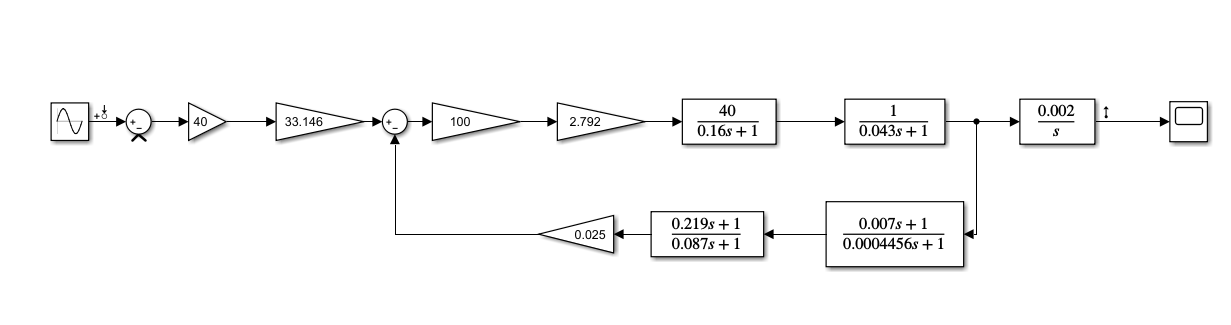

Рисунок 7.1. Структурная схема разомкнутой скорректированной системы.

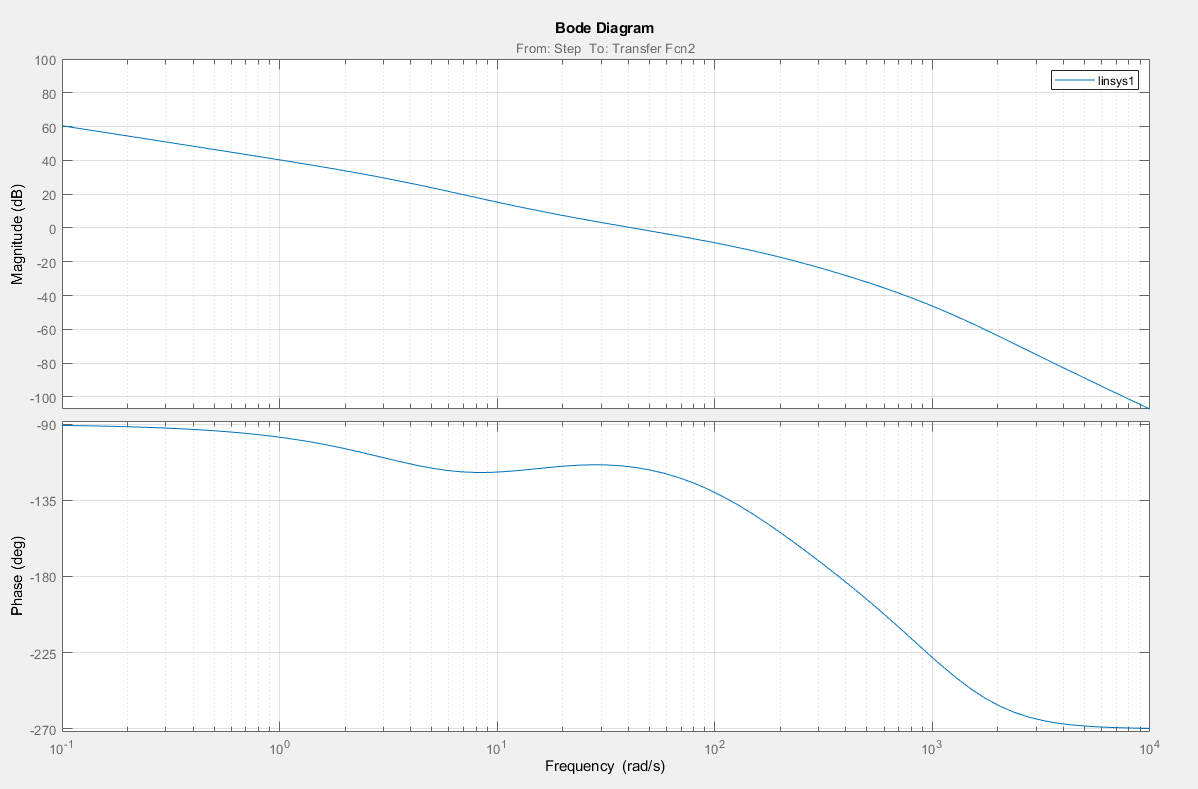

Рисунок 7.2. ЛЧХ разомкнутой скорректированной системы.
Вывод: характеристики совпали с высчитанными асимптотическими, соответственно, синтез корректирующего устройства выполнен верно.
