Мини-автомат световых эффектов на светодиодах
Расчет надежности

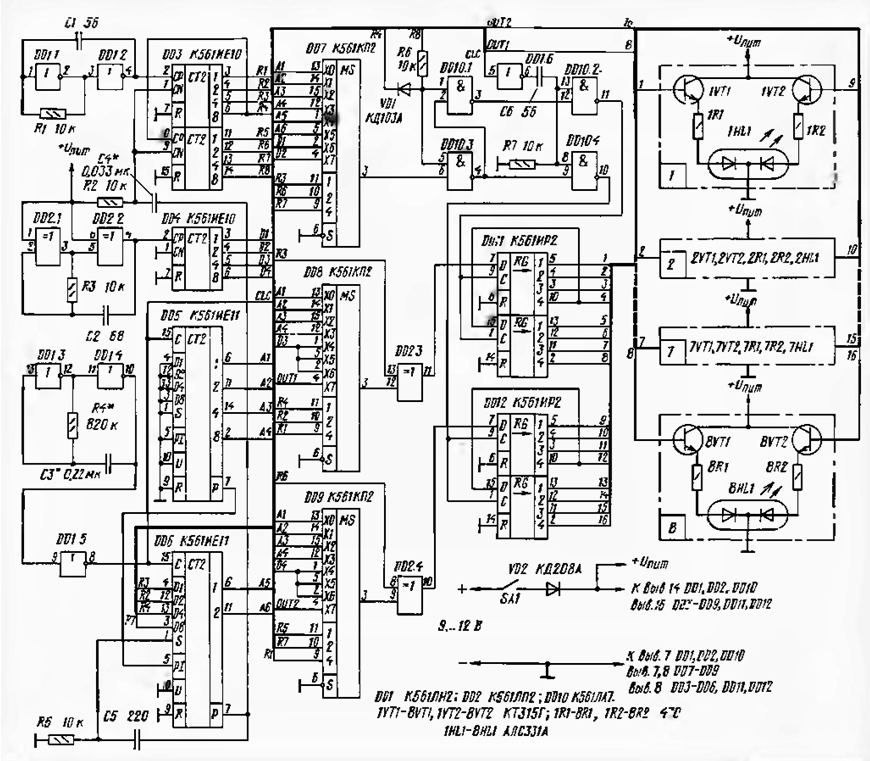

Рис. 1 Принципиальная схема
№ |
Типы элементов |
|
Ni |
|
|
Микросхемы |
|
|
|
1 |
К561ИЕ10 |
0,9 |
4 |
3,6 |
2 |
К561КП2 |
0,9 |
3 |
2,7 |
3 |
К561ИР2 |
0,9 |
2 |
1,8 |
4 |
К561ЛН2 |
0,9 |
6 |
5,4 |
5 |
К56ЛП2 |
0,9 |
4 |
3,6 |
6 |
К561ЛА1 |
0,9 |
4 |
3,6 |
|
Конденсаторы |
|
|
|
7 |
К73-17, 0.033мкФ, 250В, 5% |
0,6 |
1 |
0,6 |
8 |
К10-7, 56пФ, 5% |
0,15 |
2 |
0,3 |
9 |
К10-17А Н50 0.22мкФ |
0,15 |
1 |
0,15 |
10 |
К10-17Б М47 220пФ, 5% |
0,15 |
1 |
0,15 |
|
Транзисторы |
|
|
|
11 |
КТ315Т |
0,06 |
16 |
0,96 |
|
Резисторы |
|
|
|
12 |
CF-25 0.25 Вт, 470 Ом, 5% |
0,045 |
16 |
0,72 |
13 |
CF-100 1 Вт, 10 кОм, 5% |
0,045 |
4 |
0,18 |
14 |
CF-100 1 Вт, 820 кОм, 5% |
0,045 |
1 |
0,045 |
|
Диоды |
|
|
|
15 |
КД208А |
0,02 |
1 |
0,02 |
16 |
АЛС331А |
0,85 |
8 |
6,8 |
17 |
Плата печатной схемы |
0,7 |
1 |
0,7 |
18 |
Пайка |
0,0001 |
288 |
0,0288 |
,1/ч
,1/ч
Интенсивность отказов:
Среднее время безотказной работы:

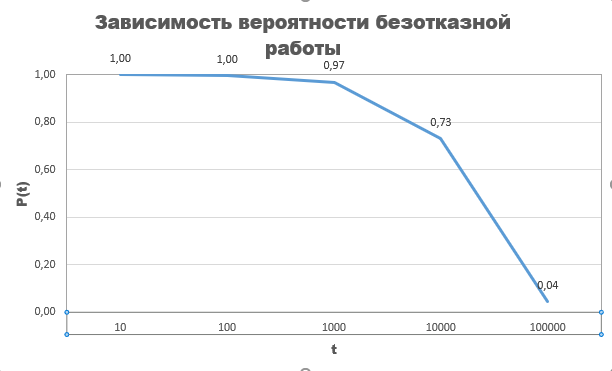

Вероятность безотказной работы системы
в течении времени t=104:
Вероятность отказа системы:
Частота отказов:
Гарантийный срок службы:
Сравним результаты расчета с заданным уровнем надежности:
Рассчитанный уровень надежности оказался ниже заданного.
Окончательный расчет надежности
Окончательный расчет надежности производится на этапе технического проектирования после испытания макета изделия всех его узлов, когда известны режимы работы всех элементов системы и условия их эксплуатации. Значения интенсивностей отказов элементов с учетом их режимов работы и условий эксплуатации определяются с помощью графиков, имеющихся в справочной литературе, либо с помощью поправочных коэффициентов или эмпирических формул.
Интенсивность отказов считается по следующей формуле:
Где
поправочные коэффициенты в зависимости
от
и температуры
обобщенные
эксплуатационные коэффициенты для
наиболее характерных условии эксплуатации
РЭА;
поправочные
коэффициенты в зависимости от воздействия
механических факторов;
поправочный
коэффициент в зависимости от воздействия
влажности и температуры окружающей
среды;
поправочный
коэффициент в зависимости от атмосферного
давления.
Коэффициент нагрузки
необходимые для определения коэффициента
,
для различных элементов РЭС табличный.
№ |
Типы элементов |
|
|
|
|
,1/ч |
|
Ni |
,1/ч |
|
Микросхемы |
|
|
|
|
|
|
|
|
1 |
К561ИЕ10 |
20 |
0,7 |
0,52 |
5,768 |
0,9 |
2,70 |
4 |
10,80 |
2 |
К561КП2 |
20 |
0,7 |
0,52 |
5,768 |
0,9 |
2,70 |
3 |
8,10 |
3 |
К561ИР2 |
20 |
0,7 |
0,52 |
5,768 |
0,9 |
2,70 |
2 |
5,40 |
4 |
К561ЛН2 |
20 |
0,7 |
0,52 |
5,768 |
0,9 |
2,70 |
6 |
16,20 |
5 |
К56ЛП2 |
20 |
0,7 |
0,52 |
5,768 |
0,9 |
2,70 |
4 |
10,80 |
6 |
К561ЛА1 |
20 |
0,7 |
0,52 |
5,768 |
0,9 |
2,70 |
4 |
10,80 |
|
Конденсаторы |
|
|
|
|
|
|
|
|
7 |
К73-17, 0.033мкФ, 250В, 5% |
20 |
0,5 |
0,4 |
5,768 |
0,6 |
1,38 |
1 |
1,38 |
8 |
К10-7, 56пФ, 5% |
20 |
0,5 |
0,4 |
5,768 |
0,15 |
0,35 |
2 |
0,69 |
9 |
К10-17А Н50 0.22мкФ |
20 |
0,5 |
0,4 |
5,768 |
0,15 |
0,35 |
1 |
0,35 |
10 |
К10-17Б М47 220пФ, 5% |
20 |
0,5 |
0,4 |
5,768 |
0,15 |
0,35 |
1 |
0,35 |
|
Транзисторы |
|
|
|
|
|
|
|
|
11 |
КТ315Т |
20 |
0,6 |
0,64 |
5,768 |
0,06 |
0,22 |
16 |
3,54 |
|
Резисторы |
|
|
|
|
|
0,00 |
|
0,00 |
12 |
CF-25 0.25 Вт, 470 Ом, 5% |
20 |
0,6 |
0,5 |
5,768 |
0,045 |
0,13 |
16 |
2,08 |
13 |
CF-100 1 Вт, 10 кОм, 5% |
20 |
0,6 |
0,5 |
5,768 |
0,045 |
0,13 |
4 |
0,52 |
14 |
CF-100 1 Вт, 820 кОм, 5% |
20 |
0,6 |
0,5 |
5,768 |
0,045 |
0,13 |
1 |
0,13 |
|
Диоды |
|
|
|
|
|
|
|
|
15 |
КД208А |
20 |
0,9 |
0,9 |
5,768 |
0,02 |
0,10 |
1 |
0,10 |
16 |
АЛС331А |
20 |
0,7 |
0,52 |
5,768 |
0,85 |
2,55 |
8 |
20,40 |
17 |
Плата печатной схемы |
20 |
0,9 |
0,9 |
5,768 |
0,7 |
3,63 |
1 |
3,63 |
18 |
Пайка |
20 |
1 |
0,9 |
5,768 |
0,0001 |
0,001 |
288 |
0,15 |
Интенсивность
отказов:
Среднее время
безотказной работы:
Вероятность
безотказной работы системы в течении
времени t=104:
Вероятность отказа
системы:
Частота отказов:
Гарантийный срок
службы:
Сравним результаты расчета с заданным уровнем надежности:
Рассчитанный уровень надежности оказался ниже заданного.
