        ЛР_10
.docxПЕРВОЕ ВЫСШЕЕ ТЕХНИЧЕСКОЕ УЧЕБНОЕ ЗАВЕДЕНИЕ РОССИИ

МИНИСТЕРСТВО НАУКИ и высшего ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ
федеральное государственное бюджетное образовательное учреждение
высшего образования
«САНКТ-ПЕТЕРБУРГСКИЙ ГОРНЫЙ УНИВЕРСИТЕТ»
Кафедра общей и технической физики
Отчет по лабораторной работе №10
По дисциплине ФИЗИКА
(наименование учебной дисциплины согласно учебному плану)
Тема: Определение коэффициента термического расширения (линейного) твердого тела
Автор: студент гр. СПС-18 ______________ Алдаров Р.С
(подпись) (Ф.И.О.)
ОЦЕНКА: _____________
Дата:
ПРОВЕРИЛ _доцент _____________ / Фицак В.В. /
(должность) (подпись) (Ф.И.О.)
Санкт-Петербург
2019 год
Цель работы:
1) определить температуру металлической проволоки при протекании через нее электрического тока;
2) измерить удлинение проволоки при нагревании;
3) определить коэффициент линейного термического расширения.
Краткое теоретическое содержание:
Явления, изучаемые в работе:
- Нагревание проводника при прохождении через него электрического тока;
- Удлинение проводника при нагревании.
Основные определения:
- Тепловое расширение- увеличение размеров тела при повышении температуры.
- Линейное расширение- расширение твердого тела вдоль одного из его измерений.
- Коэффициент линейного термического расширения– относительное удлинение тела ∆l/l0, происходящее при нагревании тела на 1 градус.
Законы, лежащие в основе данной работы:
Закон Ома: сила тока в однородном участке цепи прямо пропорциональна напряжению, приложенному к участку, и обратно пропорциональна электрическому сопротивлению этого участка.
, A
A
Где U – напряжение , В
R – сопротивление, Ом

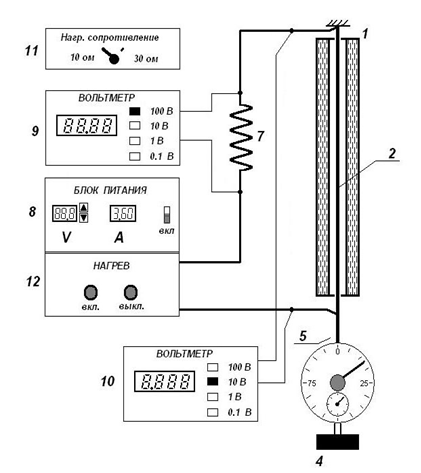

Схема установки:

1. Трубка, уменьшающая тепловые потери при нагревании
2. Исследуемая проволока
4. Груз, поддерживающий проволоку в натянутом состоянии
5. Микрометрический индикатор, показывающий удлинение проволоки
8. Регулируемый блок питания
9,10. Цифровые вольтметры
12. Пульт "Нагрев"
Основные формулы:
1.
 где:
где:
Rэт – эталонное сопротивление, [Rэт] = Ом
Vэт – эталонное напряжение (показание верхнего вольтметра), [Vэт] = В
I – сила тока в цепи (показание амперметра), [I] = A
2.
 ,где:
,где:
Rпр – сопротивление проволоки
Vэт - напряжение на проволоке (показание нижнего вольтметра)
3.
 ,где:
,где:
t – температура при разных значениях сопротивления проволоки, [t] = oC
λ – термический коэффициент сопротивления, [λ] = °C-1
Rпр. t – сопротивление проволоки при разных температурах
R0 – начальное сопротивление проволоки
4.
a =
 , где:
, где:
a – коэффициент линейного расширения, [a] = °C-1
δL – удлинение проволоки, [δL] = м
Lo – начальная длина проволоки
δt – изменение температуры
Формулы погрешностей косвенных измерений:
Погрешность измерения сопротивления проволоки:
 Δ
Rпр. =Rпр.*( )
)
Погрешность измерения рассчитываемой температуры:
 △t=
t*( +
+ )
)

Погрешность измерения расчета коэффициента линейного расширения:
△a=
a(
Расчеты погрешностей косвенных измерений:
Δ Rпр.= 0.043 Ом.


 t
= 1.86 Со
t
= 1.86 Со
Погрешность прямых измерений:
∆U_эт=0,01 В
∆L=0,5*10^(-6) м
∆I=0,01A
∆Uпр=0,01В
Таблица 1.
| Номер опыта | Uист. | Uэт. | Uпр. | △L | I | Rпр. | ||
| Размерность | В | В | В | мкм | А | Ом | ||
|
 | Rнагр. сопр. = 30 Ом | |||||||
| 1 | 1 | 0,89 | 0.1 | 0 | 0.03 | 3,33 | ||
| 2 | 2 | 1.79 | 0.21 | 0 | 0.06 | 3,5 | ||
|

				Таблица 2.

				 | Uист. | Uэт. | Uпр. | δL | I | Rпр. | tn |
| Размерность | В | В | В | м*10-6 | А | Ом | Co |
|
 | Rнагр. сопр. = 10 Ом. | ||||||
| 1 | 5 | 3,67 | 00.83 | 58 | 0.42 | 1.98 | 32,9 |
| 2 | 10 | 7,29 | 01.70 | 175 | 0.83 | 2.05 | 39,9 |
| 3 | 15 | 10,78 | 02.63 | 301 | 1.24 | 2.12 | 53,8 |
| 4 | 20 | 14,09 | 03.65 | 444 | 1.63 | 2.24 | 73,3 |
| 5 | 25 | 17,15 | 04.81 | 605 | 2.02 | 2.38 | 100,5 |
| 6 | 30 | 19,9 | 06.15 | 790 | 2.38 | 2.58 | 135,4 |
| 7 | 35 | 22,31 | 07.73 | 2335 | 2.73 | 2.83 | 177,9 |
| 8 | 40 | 24,36 | 09.61 | 2818 | 3.04 | 3.16 | 228,9 |
| 9 | 45 | 26,07 | 11.82 | 4782 | 3.32 | 3.56 | 288,0 |
| 10 | 50 | 27,47 | 14.39 | 8193 | 3.56 | 4.04 | 353,6 |
| 11 | 45 | 26,07 | 11.82 | 1472 | 3.32 | 3.56 | 288,0 |
| 12 | 40 | 24,36 | 09.61 | 1323 | 3.04 | 3.16 | 228,9 |
| 13 | 35 | 22,31 | 07.73 | 1150 | 2.73 | 2.83 | 177,9 |
| 14 | 30 | 19,9 | 06.15 | 965 | 2.38 | 2.58 | 135,4 |
| 15 | 25 | 17,16 | 04.81 | 779 | 2.02 | 2.38 | 100,5 |
| 16 | 20 | 14,09 | 03.65 | 604 | 1.63 | 2.24 | 73,3 |
| 17 | 15 | 10,78 | 02.63 | 444 | 1.24 | 2.12 | 53,8 |
| 18 | 10 | 7,29 | 01.70 | 321 | 0.83 | 2.05 | 39,9 |
| 19 | 5 | 3,67 | 00,83 | 156 | 0.42 | 1.98 | 32,9 |
| 20 |
 |
 |
 |
 |
 |
 |
 |
Пример расчета:
Исходные данные:
- проволока- материал алюминий;
- d = 0,1 мм;
- коэффициент теплоотдачи = 0,3 Вт/м2;
- термический коэффициент сопротивления = 4,2* 10-3 град.-1;
- L0 = 1 м.
- Rнагр. = 30 Ом;
Пример вычисления:



 =32,9 оС
=32,9 оС
Окончательные результаты:

 0.5)*
0.5)* м
м

 = 22,6 0С
= 22,6 0С 1,86 0C
1,86 0C

 0.45)
0.45) град-1
град-1

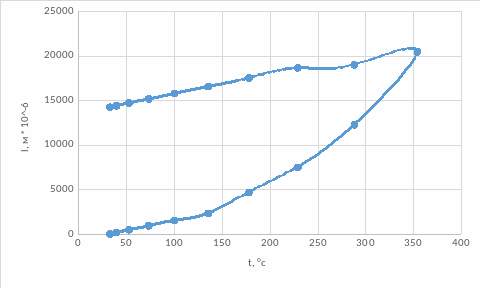

Графический материал:


Вывод:
Выполнив данную работу, я рассчитал
коэффициент термического расширения
алюминиевой проволоки. Он равен
 0.45)
град-1 . По справочным же
данным он равен 23,8*10-6град-1,
что отличается на 26,5 % от рассчитанного
мной. Это можно вычислить следующим
образом:
0.45)
град-1 . По справочным же
данным он равен 23,8*10-6град-1,
что отличается на 26,5 % от рассчитанного
мной. Это можно вычислить следующим
образом:
 ;
;
