Лабы Лобастова / ММСС Лаб 7

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ "САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТЕЛЕКОММУНИКАЦИЙ ИМ. ПРОФ. М. А. БОНЧ-БРУЕВИЧА"

Факультет инфокоммуникационных сетей и систем

Кафедра сетей связи и передачи данных

ЛАБОРАТОРНАЯ РАБОТА №7

«Имитационное моделирование множественного доступа с механизмом предотвращения коллизий»

по дисциплине «Математические модели в сетях связи»

Выполнили:

студенты 2-го курса

дневного отделения

группы ИКПИ-06

Зарецкий Д.Е.

Волох К.А.

Облаков Н.А.

Санкт-Петербург

2021

Исходные данные и требования

Параметр	Ед. изм.	Значение
Скорость передачи данных в канале	бит/ед.вр.	250000
Интенсивность кадров	кадров/сек.	10, 25, 50, 75, 100, 150, 200, 250, 275, 300
Размер кадра	бит	100

Таблица 1 – Характеристики и параметры канала

Построение канала

Имитационная модель включает в себя исходный поток кадров (source), передатчик (media), имитатор ошибки (selectOutput), получатели (sink), потери (loss), имитатор (ifBusy), а также исходные данные.

На рисунке 1 приведена структура с запуском.

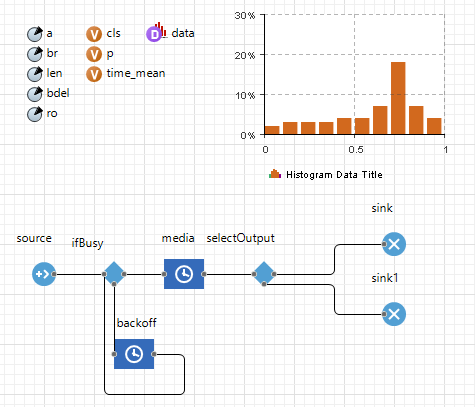

Рисунок 1 – Структура модели с запуском

В таблице 2 приведены настройки элементов.

Элемент	Настройка
source	Время между прибытиями: exponential( a ) При выходе: agent.origTime = time();
ifBusy (delay)	При выполнении условия: media.size() == 0
media (delay)	Время задержки: (len * 8.0d) / br Вместимость: 1 При входе: if (media.size() > 1) { cls = media.size(); } При подходе к выходу: if (cls > 0) { error = 1; --cls; } else error = 0;
backOff	Время задержки: exponential( 1.0 / bdel ) Максимальная вместимость
selectOutput	При выполнении условия: error == 0
sink	При входе: data.add(time() - agent.origTime); time_mean = data.mean();

Таблица 2 – Настройки элементов

Проведение имитационных экспериментов

Интенсивность кадров	Среднее время таймаута
	для	для
35	0,006	0,004
65	0,009	0,004
98	0,013	0,005
127	0,018	0,006
158	0,025	0,007
189	0,036	0,009
221	0,055	0,012
252	0,09	0,018
284	0,216	0,041

Таблица 3 – Результаты имитационного моделирования

А нализ результатов

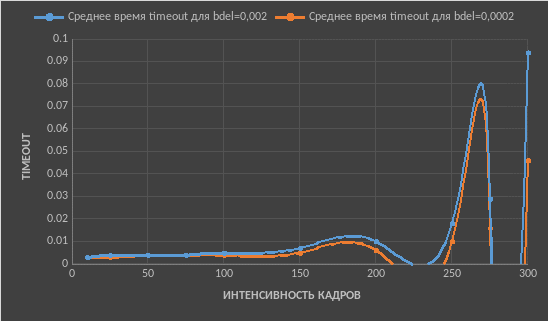

Рисунок 2 – Итоговые результаты

Вывод

1. С увеличением интенсивности кадров, время таймаута увеличивается.
