МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования «КАЗАНСКИЙ ГОСУДАРСТВЕННЫЙ ЭНЕРГЕТИЧЕСКИЙ УНИВЕРСИТЕТ» (ФГБОУ ВПО «КГЭУ»)

ОТЧЕТ

ПО ЛАБОРАТОРНОЙ РАБОТЕ №1

На тему: «ИССЛЕДОВАНИЕ СВОЙСТВ ЛИНЕЙНОЙ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПОСТОЯННОГО ТОКА ПРИ ПОСЛЕДОВАТЕЛЬНОМ И ПАРАЛЛЕЛЬНОМ СОЕДИНЕНИИ РЕЗИСТОРОВ»

Выполнил студент:

Павлов А.А.

Группа: ЭП-2-20

Проверил: ст. преп. Саниева А.Д.

Казань, 2021

Цели работы:

- изучение оборудования учебно-лабораторного комплекса, получение навыков работы с цифровыми измерительными приборами;

- экспериментальная проверка выполнения закона Ома в электрической цепи постоянного тока с линейным и нелинейным резисторным элементом

- исследование распределения электрического потенциала в неразветвленной цепи постоянного тока и освоение методики построения потенциальной диаграммы

Теоретические сведения

Сила тока в цепи измеряется амперметром, включаемым последовательно в разрыв ветви цепи, где необходимо измерить силу тока

Напряжение на некотором участке эл. цепи измеряют вольтметром, который подключается параллельно тому участку цепи, на котором измеряется напряжение

Сопротивление: R=Uv/Ia; Мощность: P=UI

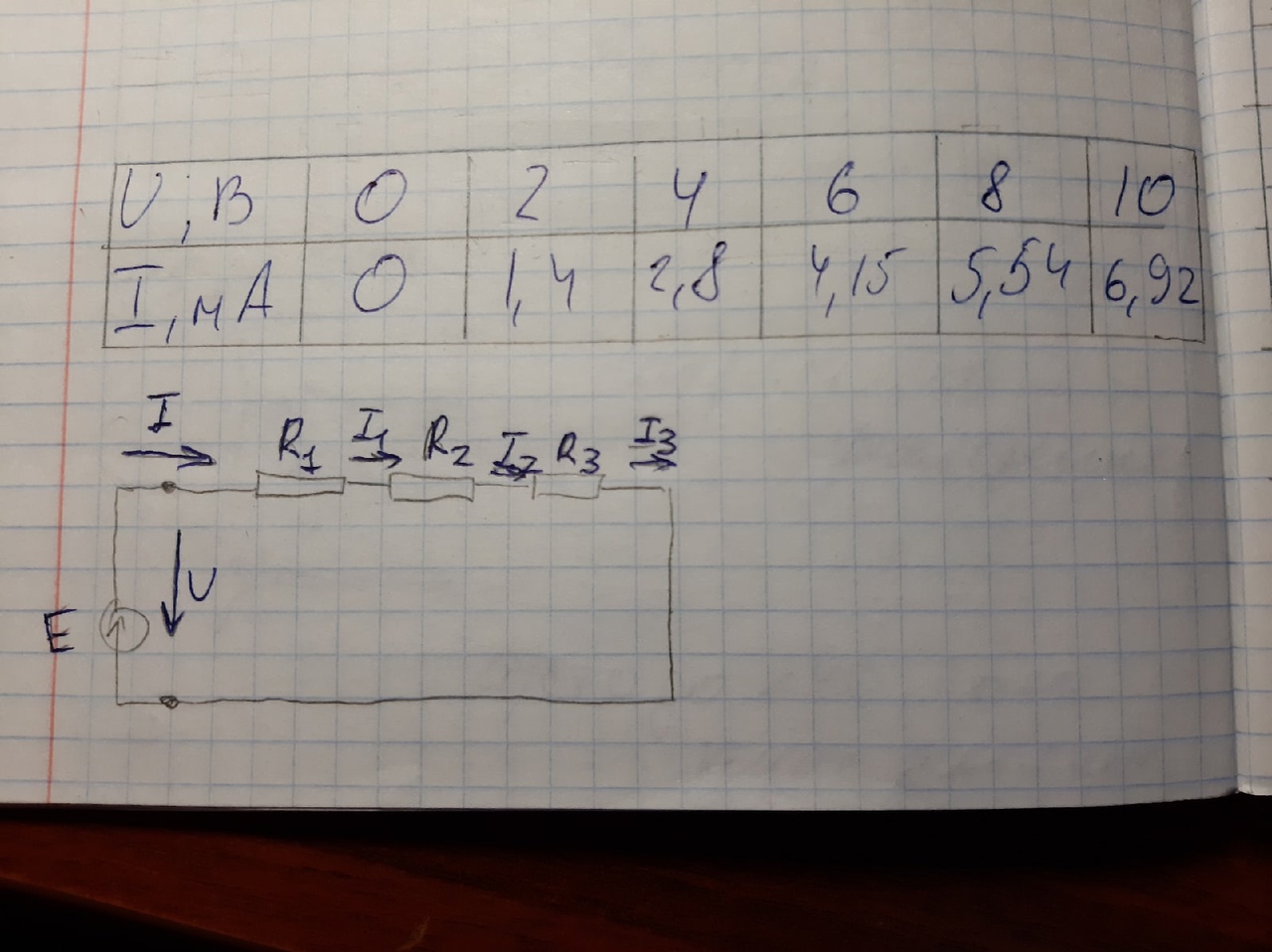

Схема с последовательно соединенными элементами

Схема с параллельно соединенными элементами
