МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования «КАЗАНСКИЙ ГОСУДАРСТВЕННЫЙ ЭНЕРГЕТИЧЕСКИЙ УНИВЕРСИТЕТ» (ФГБОУ ВПО «КГЭУ»)

ОТЧЕТ

ПО ЛАБОРАТОРНОЙ РАБОТЕ №5

На тему: «РАЗВЕТВЛЕННАЯ ЦЕПЬ СИНУСОИДАЛЬНОГО ТОКА»

Выполнил студент:

Павлов А.А.

Группа: ЭП-2-20

Проверил: ст. преп. Саниева А.Д.

Казань, 2021

Цели работы:

Освоение расчетных и опытных методов определения токов и разветвленной электрической цепи , построения векторных и топографических диаграмм.

Теоретические сведения

I закон Кирхгофа в комплексной форме: алгебраическая сумма комплексных токов ветвей, сходящихся в узле, рана нуля.

II закон Кирхгофа в комплексной форме: алгебраическая сумма комплексных падений напряжений на пассивных элементах контура рана алгебраической сумме комплексных ЭДС, действующих в контуре:

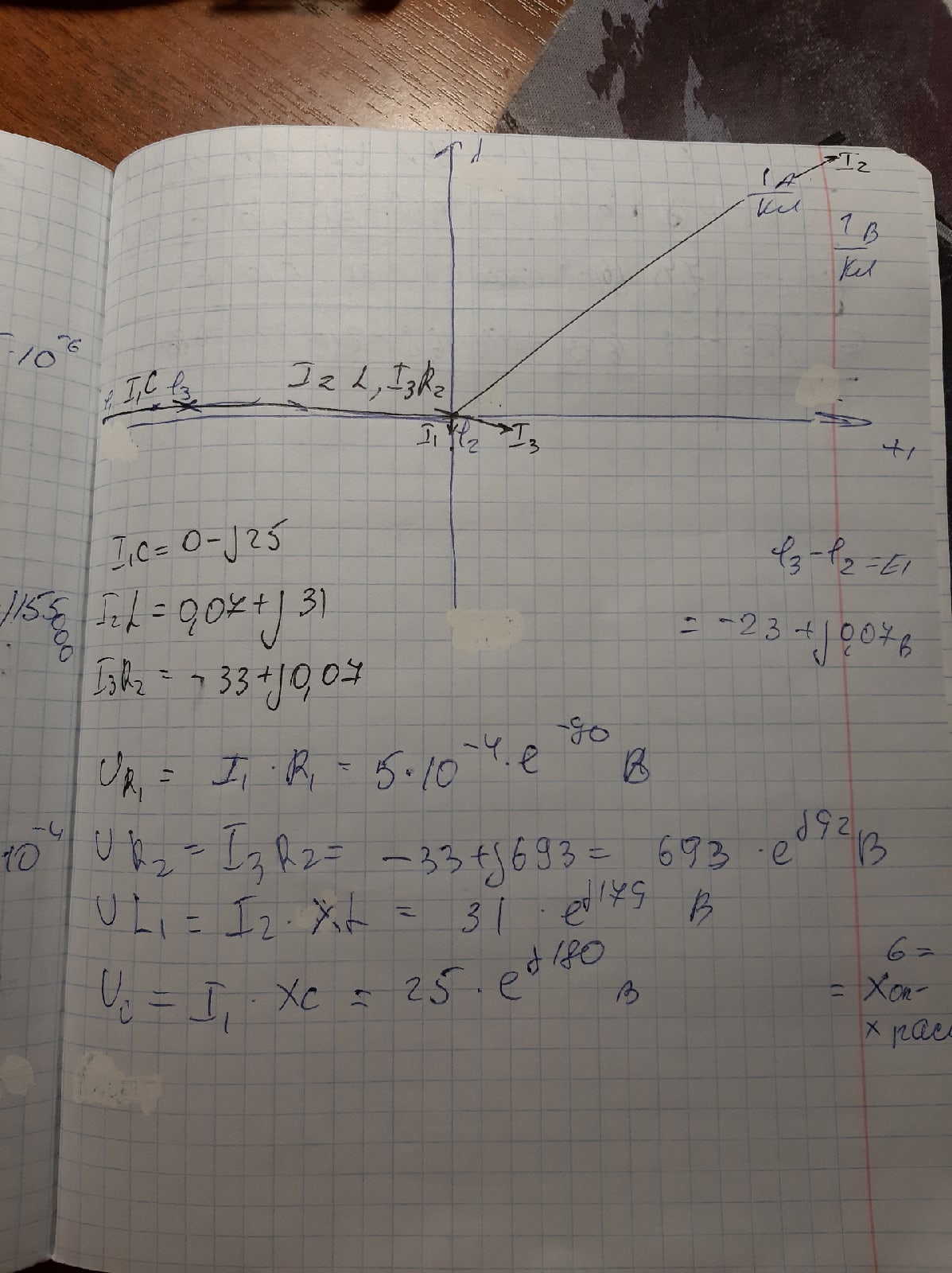

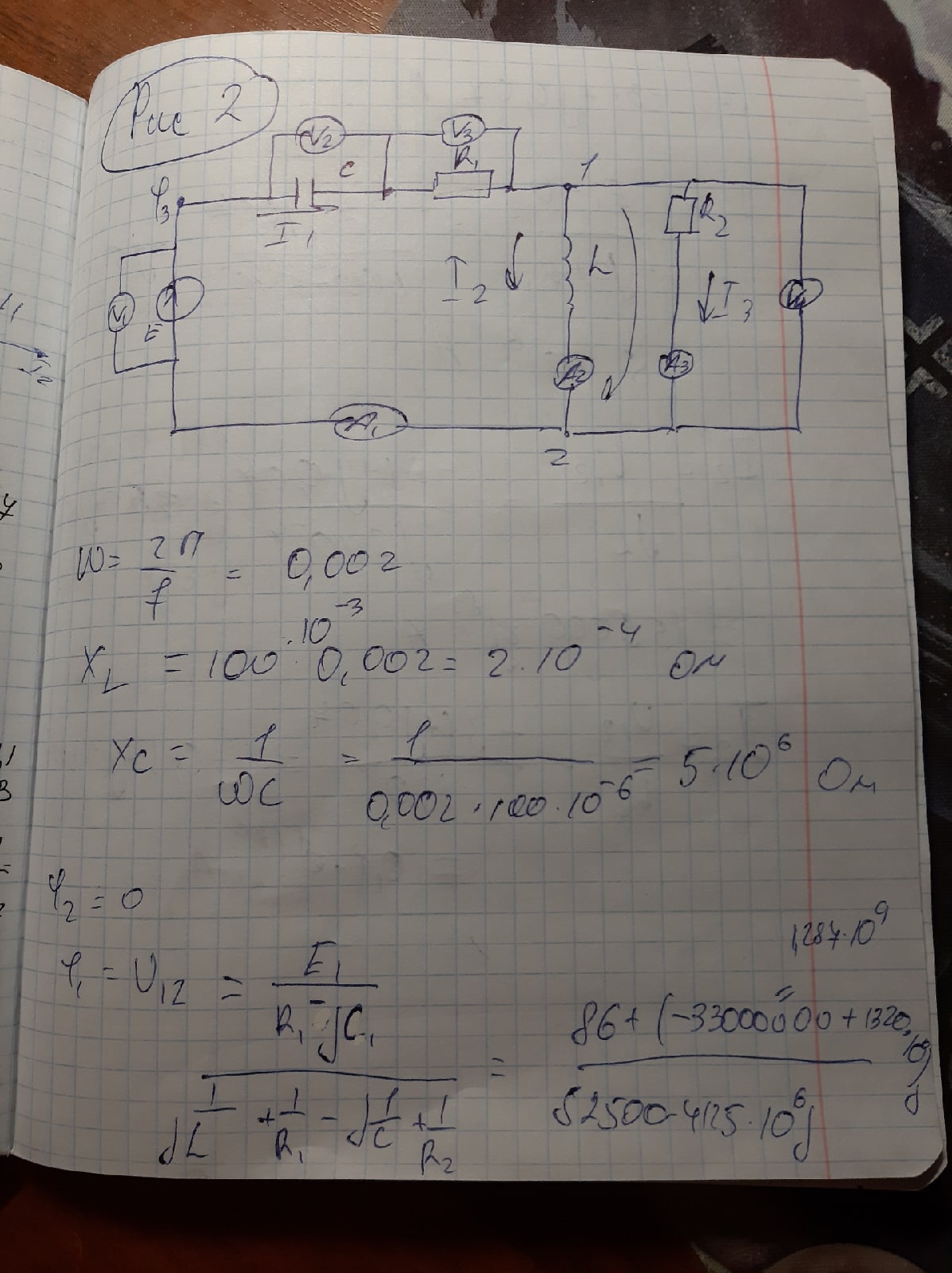

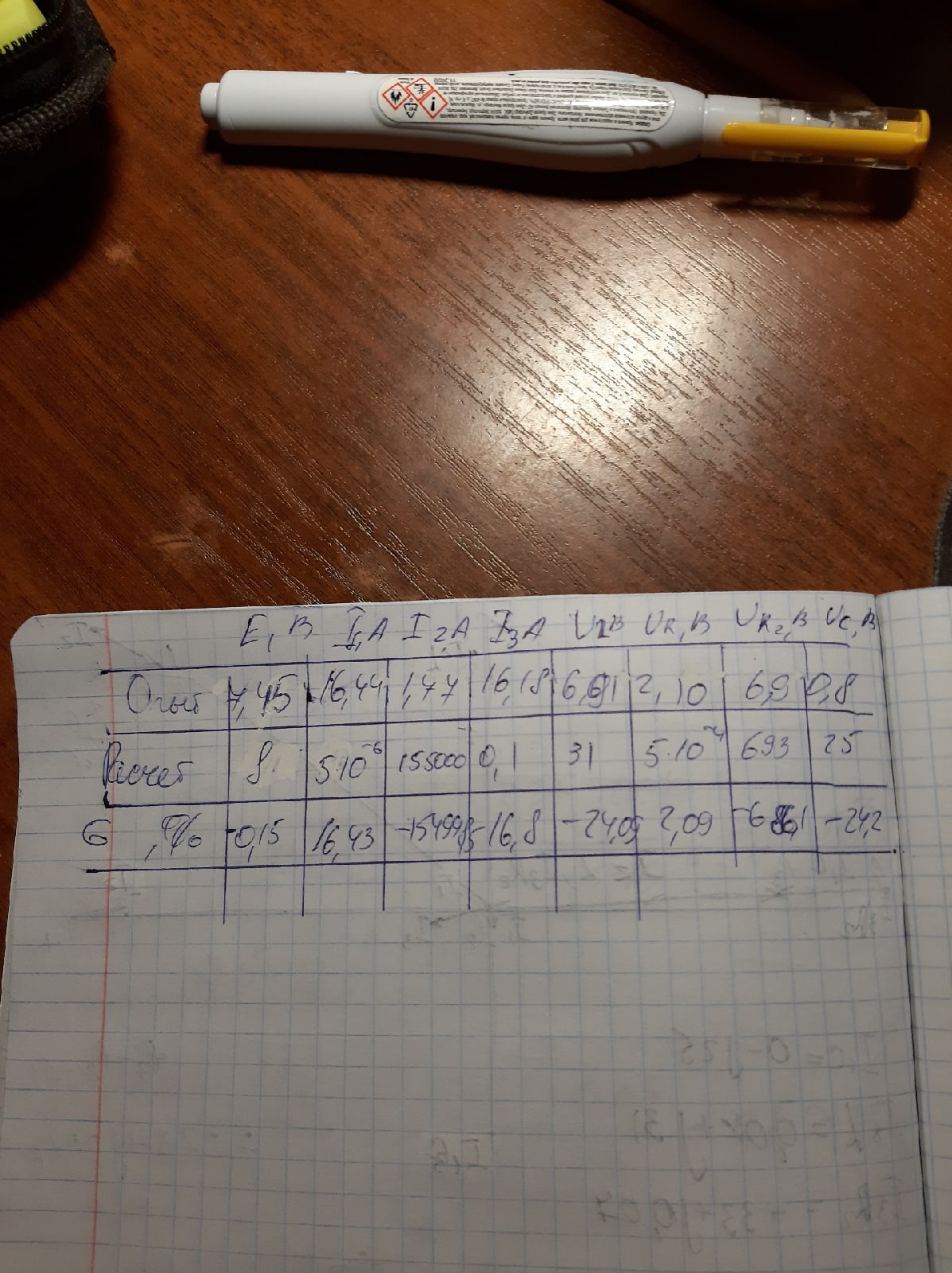

Практическая часть
