2. Помехозащищенность.

W_п – мощность помех в канале

3. Пропускная способность канала.

10. Канал тональной частоты, его основные характеристики: остаточное затухание, эффективно-передаваемая полоса частот, входное и выходное сопротивления, коэффициент отражения и затухание несогласованности; амплитудно-частотная и фазо-частотные характеристики, формы их представления; амплитудная характеристика. Нелинейные искажения, причины их возникновения и проявление. Оценка нелинейных искажений: коэффициент нелинейных искажений, коэффициент гармоник, затухание нелинейности по гармоникам.

Канал тональной частоты- типовой аналоговый канал передачи, который служит для обеспечения телефонной связи с полосой частот 300…3400 Гц и с нормированными параметрами и характеристиками.

Нормированная (номинальная величина) относительного (измерительного) уровня на входе КТЧ равна Pвх = - 13 дБ, на выходе КТЧ рвых = + 4,3 дБ.

Частота измерительного сигнала принимается равной f_изм = 1020 Гц (ранее 800 Гц). Номинальное остаточное затухание КТЧ (или затухание сигналов между линейными зажимами станций А и В) равно а_r = - 17 дБ

Эффективно передаваемой полосой частот КТЧ - полоса, на крайних частотах которой (0,3 и 3,4 кГц) остаточное затухание а_r на 8,7 дБ превышает величину остаточного затухания на частоте 1020 Гц (ранее 800 Гц).

Note: Частотная характеристика отклонений остаточного затухания ∆а_r от номинального значения (- 17дБ) должна оставаться в пределах шаблона.

Входное и выходное сопротивление КТЧ должны быть чисто активные и равны Rвх=Rвых= 600 Ом. Вход и выход канала должны быть симметричными.

Коэффициент отражения δ или затухание несогласованности (отражения) а_δ равные соответственно не должны превышать 10% или 20 дБ.

где Zн – номинальное, а Zр – реальное значение сопротивления.

Note: Динамический диапазон КТЧ составляет величину 30…35 дБ

Амплитудно-частотная характеристика - АЧХ (или просто частотная характеристика) канала, под которой понимается зависимость остаточного затухания от частоты. Эта характеристика оценивает амплитудно-частотные (линейные) искажения(обусловлены наличием линейных четырехполюсников в его низкочастотном окончании, т.е фильтрами, конкретно для КТЧ это ФНЧ), вносимые каналом за счет зависимости его ОЗ (остаточного затухания) от частот. Проявляется в изменении формы сигнала. Нормируется по шаблону:

Фазо-частотная характеристика – ФЧХ ( просто фазовая характеристика) канала, под которой понимается зависимость фазового сдвига между выходным и входным сигналами от частоты.

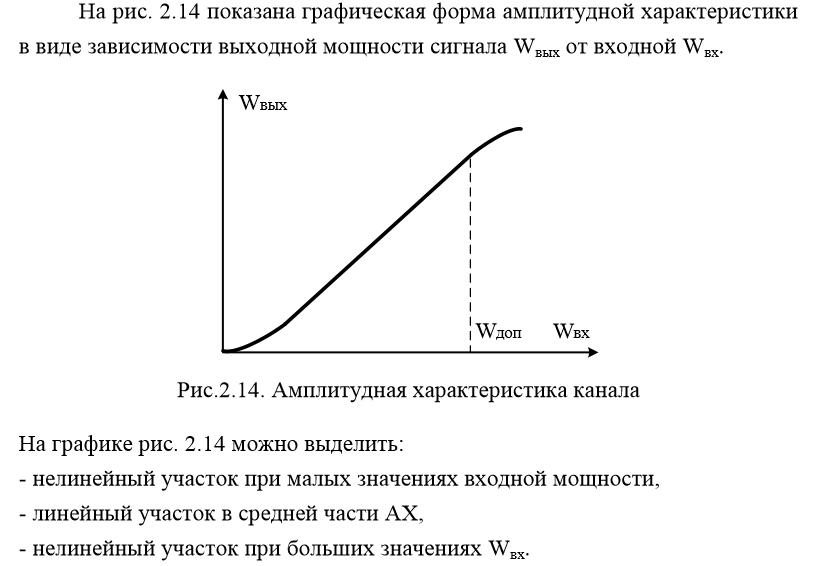

Амплитудная характеристика (АХ) канала или отдельного устройства - зависимость выходной мощности (напряжения, уровня) от мощности (напряжения, уровня) на входе канала при заданной постоянной частоте сигнала.

При АХ возникают нелинейные искажения, которые обоснованы нелинейностью зависимых входных и выходных сигналов. Они проявляются в возникновении паразитных гармоник и комбинационных составляющих.(возникают ввиду высокой амплитуды и перезагруженности канала). Для предотвращения достаточно поставить ограничитель амплитуд и не перезагружать канал.

Что есть гармоники и комбинационные составляющие К примеру, при подаче на вход 1 сигнала 800 гц мы на выходе получим умноженные сигналы(паразитные гармоники) 1600 гц,2400 гц (2ω, 3ω и т.д). При подаче 2 сигналов- умноженные паразитные гармоники и комбинационые составляющие(комбинации частот cos2ωt = (1 + cos2ωt)/2, cos3ωt = (3 cosωt + cos3ωt)/4), которые сложатся между собой. В итоге, при наложении подобных паразитных продуктов на сигнал мы не сможем отличить его от исходного.

Величина нелинейных искажений в каналах оценивается коэффициентом нелинейных искажений или затуханием нелинейности.

где U_1г – действующее значение напряжения первой (основной гармоники измерительного сигнала; U_2г, U_3г и т.д. – действующие значения напряжений второй, третьей и т.д. гармоник сигнала, возникших из-за нелинейности АХ канала передачи

Затухание нелинейности по гармоникам

где р_1г – абсолютный уровень первой гармоники измерительного сигнала, р_nг – абсолютный уровень n –ой гармоники, обусловленной нелинейностью АХ канала.
