ГГД 2

БЕЛОРУССКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Кафедра ЮНЕСКО «ЭиВИЭ»

Отчет

по лабораторной работе №2

по курсу «Гидрогазодинамика»

«Поверхностное натяжение жидкостей»

Выполнил студент гр. 10605120

Кекух А.А.

Проверил: Рекс А.Г.

Минск 2021

1. Цель работы: измерение действия капиллярных сил и измерение коэффициента поверхностного натяжения жидкостей.

2. Схема установки:

Э кспериментальная установка, изображенная на рис.1, включает в себя установленную на штативе микробюретку, набор цилиндрических капилляров.

Рис 1.

Микробюретка представляет собой две сообщающиеся вертикальные трубки (1) и (2), одна из которых (1) с шкалой является измерительной и снабжена отводом с краном (4). Вторая трубка служит для наполнения измерительной трубки жидкостью и имеет для этого кран (3).

3. Основные формулы:

Коэффициент поверхностного натяжения:

( ),

где – константа, являющаяся постоянной данного прибора;

– плотность жидкости, ;

– объём капли, ;

Высота поднятия жидкости в цилиндрическом капилляре:

,

где – коэффициент поверхностного натяжения;

– плотность жидкости;

– ускорение силы тяжести;

– диаметр капилляра;

4. Таблицы: данные измерений и вычислений занесены в таблицы 1.1 и 1.2.

№ изм.	Число капель	Объем капель ,	Объем одной капли ,	,	,	,	,	,
1	10							0,89
2	10
3	10

Таблица 1.1

Жидкость – дистиллированная вода.

– константа, являющаяся постоянной данного прибора.

.

Расчетные формулы:

1. – объём одной капли.

2. , где – номер отдельного измерения, – количество измерений.

3. Коэффициент поверхностного натяжения:

4. Относительная средняя статистическая погрешность измерений:

,

где средняя абсолютная ошибка измерений вычисляется по формуле:

,

	d, мм	h, мм
		Вычисленное значение
1	0,5	59
2	1	29,7
3	3,2	9,3
4	4,6	6,5
5	5	5,9

Таблица 1.2

.

Расчетные формулы:

1. – высота поднятия жидкости в цилиндрическом капилляре.

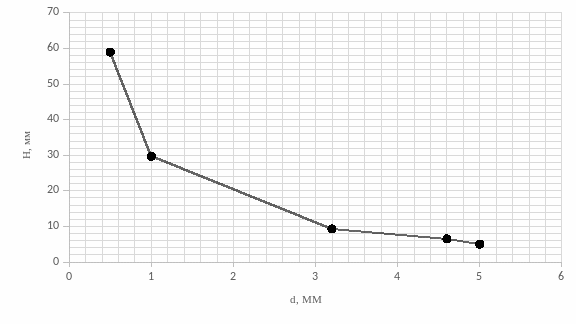

5. График: график зависимости высоты поднятия жидкости от диаметра цилиндрического капилляра.

6. Выводы: в работе был измерен коэффициент поверхностного натяжения методом отрывающейся капли. В результате измерений было получено: Также было вычислено значения высоты поднятия жидкости в цилиндрическом капилляре и простроен график зависимости высоты поднятия жидкости от диаметра капилляра.
