Техническое заключение

1. Дата излома 12 января 2012 г.

2. Место излома: ПЧ-28 Тобольская дистанция пути.

3. Перегон Картымская - Абаевский, 1 гл. путь, 73 км, пк 3, левая нитка,

доп. ориентиры по дефектограмме: 1, 2, 3, 4 звенья по левой нити длиной 12,5 м.

4. Температура воздуха - 18^оС. Рельса: - 20^оС.

5. Условия эксплуатации:

5.1. Класс пути – 2В3.

5.2. Средняя грузонапряженность – 38,4 млн.тонн брутто/км в год.

5.3. Скорости движения – 100/80 км/час.

6. Характеристика пути:

1. План и профиль пути – прямой участок, 0,6%о спуск.

2. Род балласта – асбест, загрязненность более 30%.

3. Род шпал – деревянные (тип скреплений – ДО).

4. Тип пути – звеньевой.

7. Характеристика разрушившегося рельса:

7.1. Тип рельса Р-65, завод изготовитель – Т-2-89 г.

вид термообработки – термоупрочненная, номер плавки – СП113У.

7.2 Суммарный пропущенный тоннаж с момента первичной укладки до изъятия 676,2 млн.тонн брутто.

3. Износ вертикальный – 3 мм, боковой износ - 1 мм

4. Код дефекта согласно НТД/ЦП-2-93 код 53.

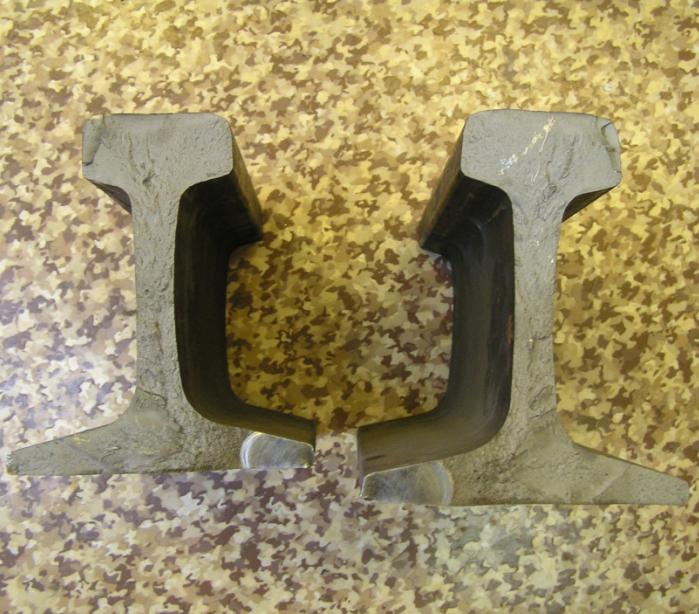

Дефект темного цвета в виде сектора размером 3х6 мм, расположен с угла приемного торца рельса на расстоянии 68 мм от поверхности катания со стороны рабочей грани. В дальнейшем произошло развитие дефекта до размеров 7х11 мм, дефект светлого цвета. Остальное сечение излома без видимых дефектов и повреждений. Излом рельса до 1-го болтового отверстия горизонтальный, далее от болтового отверстия до поверхности катания под углом 30^О с выходом на головку рельса на расстоянии 236 мм от торца рельса. Структура металла свидетельствует о хрупком изломе.

7.5. Отступление от норм содержания пути по данным последнего прохода вагона-путеизмерителя № ПС-075 25.12.2011, оценка км пути 40 баллов «хорошо» при 21 неисправностях 2 степени (по уровню – 4 шт., по рихтовке – 1 шт. перекосам – 1, просадкам – 15).

8. Предполагаемая причина излома – наличие концентратора напряжений с угла торца рельса на расстоянии 68 мм от поверхности катания. Развитию дефекта также дополнительно послужило воздействие подвижного состава при наличии вертикальной ступеньки до 2 мм.

8.1. Возможность выявления средствами дефектоскопии: при сплошном контроле съемными и мобильными средствами дефектоскопии: дефект выявляется.

9. Последствия излома (брака), как и кем обнаружен излом:

(хроника обнаружения и замены)

12.01.2012 г в 18-10 на 73 км 3 пк прямого участка нечетного пути перегона Абаевский – Картымская двухпутного неэлектрифицированного участка Тобольск-Тюмень остановился поезд № 1761 (1939 т, 300 осей, 75 вагонов) с тепловозом 2ТЭ116-1123 (ТЧЭ-7) под управлением машиниста Игнатова (ТЧЭ-7). Машинист следовал по сигналам за грузовым поездом № 2701 и на 73 км 3 пк, при скорости 8 км/час, почувствовал вертикальный толчок. После остановки поезда и осмотра пути обнаружил выкол головки рельса длиной 234 мм в стыковой зоне.

В 18-42 – приказом № 278 поездным диспетчером Скрипчак перегон закрыт для движения поездов ввиду неисправности пути;

В 19-10 – дорожным мастером Никишиным, прибывшим на место, выявлен выкол рельса в стыке по болтовому отверстию. Для вывода поездов № 1761 и № 309 с перегона было выдано ограничение скорости 5 км/ч;

В 20-45 – приступили к замене рельса на перегоне;

В 21-15 – приказом № 288 поездного диспетчера Скрипчак на основании телефонограммы ПД Никишина открывается движение поездов по перегону с установленной скоростью.

Первый поезд отправленный со станции Абаевский на перегон № 341.

Характеристика пути: участок двухпутный неэлектрофицированный, класс пути 2В3, путь на 73 км - звеньевой, рельсы типа Р65, шпалы деревянные, эпюра шпал 1840 штук на километр, балласт асбестовый загрязненность более 30%, прямой участок пути, спуск 0,6⁰/₀₀.

Последний капитальный ремонт произведен в 1987 году, промежуточные ремонты – средний ремонт в 2003 году, пропущенный тоннаж на 01.01.2012 635,2 млн. тонн брутто/км, грузонапряженность 38,4 млн. тонн. брутто/ 1 км в год.

Скорость движения поездов согласно приказа начальника Свердловской железной дороги от 30.03.2011 года № 185/Н «Об установлении наибольших допускаемых скоростей движения поездов и одиночных локомотивов по главным и приемо-отправочным путям станций и раздельных пунктов Свердловской железной дороги» установлена для пассажирских поездов 100 км/час, для грузовых поездов 80км/час.

10. Характеристика работы средств диагностики:

10.1. Месячная периодичность проверки съемными дефектоскопами план/факт – 2/1 раза в месяц (на момент излома)

10.2. Дата проверки дефектоскопами сплошного контроля и мобильными средствами за прошедший месяц:

13.12.2011 съемным дефектоскопом РДМ-2№2353 с регистратором УР-3Р №282 , оператор Шакирова Н.С., 6 разряд. Сигналов от дефекта нет, дефектов не обнаружено, качество записи удовлетворительное;

27.12.2011 съемным дефектоскопом РДМ-22 № 725, оператор Торопова Г.А., 7 разряд. По анализу дефектограммы присутствуют сигналы от дефекта 5 группы по каналу №4 с углом ввода 42гр. по левой нити.

02.01.2012 съемным дефектоскопом АДС-02 №020909 оператор Яруллин К.Ш., 6 разряд. По анализу дефектограммы присутствуют сигналы от дефекта 5 группы по наезжающему каналу с углом ввода 45гр. по левой нити.

09.01.2012 совмещённым вагоном-дефектоскопом № 72454, зам. ПС Бессенгер И.А. На дефектограмме присутствуют сигналы в отъезжающем канале с углом ввода 45гр.

№5. Западно - Сибирская железная дорога. 18 января 2012 года

Дистанция пути	ПЧ-19, Заринская
Перегон	Тягун - Аламбай
Координата	1 гл. путь, 157 км, 5 пк, правая нитка
Код	65
