№12. Северная железная дорога. 31 января 2010 года.
Дистанция пути |
ПЧ-11, Галичская |
Перегон |
Нея - Брантовка |
Координата |
1 гл. путь, 612 км, 6 пк, правая нитка |
Код |
52.1 (Пропуск) |

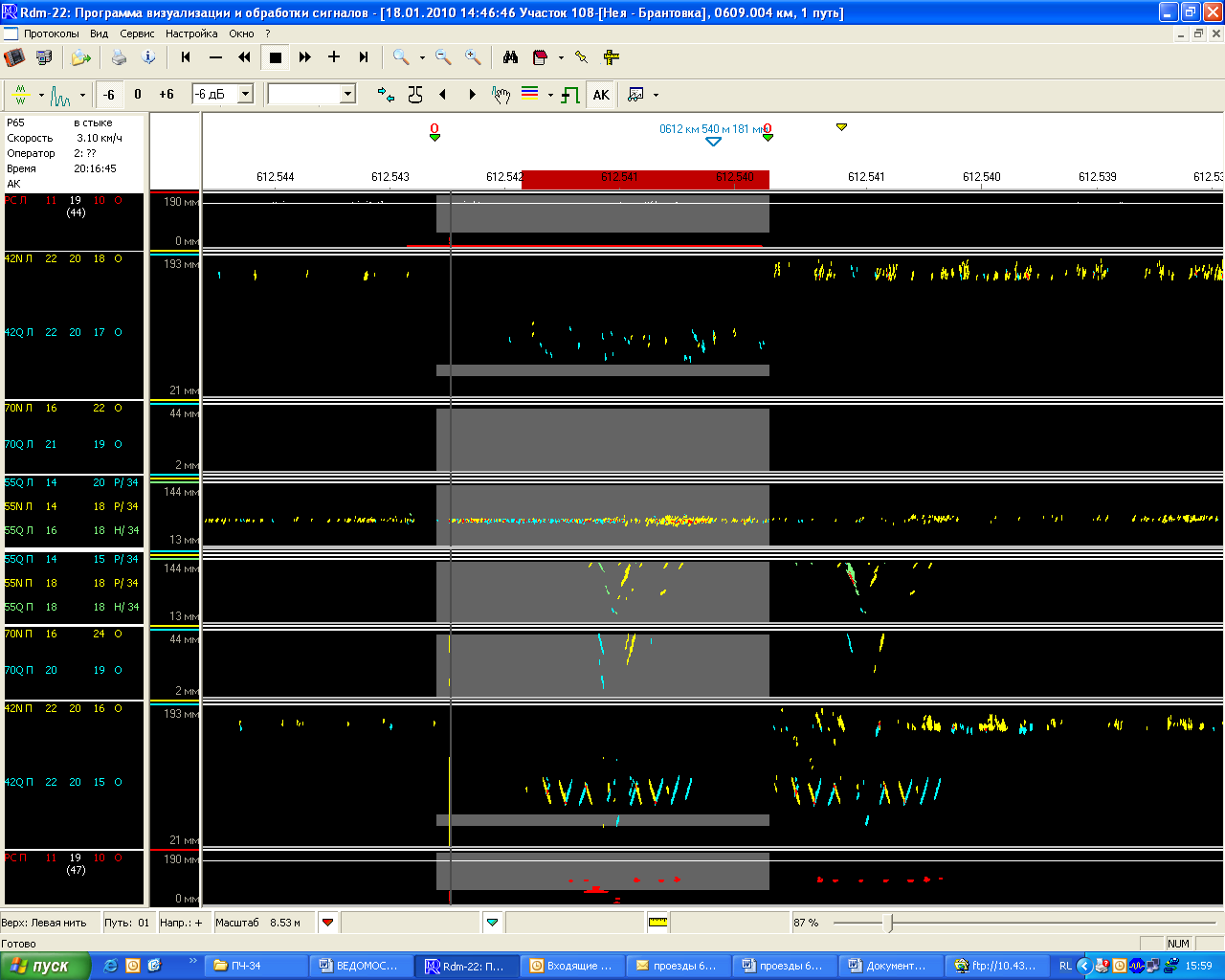

РДМ-22 № 377. 18.01.2010
Техническое заключение
Дата излома 31 января 2010 года
Место излома: ПЧ-11, Галичская дистанция пути.
Перегон: Нея - Брантовка 1 главный путь, 612 км, пк 6, (звено 2), правая.
Температура воздуха: минус 24°С.
Условия эксплуатации:
5.1 Класс пути – 1Б2
5.2 Средняя грузонапряженность – 93 млн.т.
5.3 Скорости движения – 100/80 км/час
6. Характеристика пути:
6.1.План и профиль пути – кривая R-3000м.
Рельсовая нитка – правая
Род балласта – щебень
Род шпал – бетон
Тип пути – бесстыковой – плеть №5 температура закрепления +25°С
Начало плети 611 км п2+32,44
Конец плети 612км п6+37,97
Длина плети 1405,53м
Временное восстановление 612 км. 6 пк (рубка длиной 9,02 м 26.05.2008 г.)
7. Характеристика разрушившегося рельса:
7.1. Тип рельса Р-65, завод изготовитель – Кузнецкий ( К 08 2001 год.)
вид термообработки – термоупрочненный Т1, номер плавки –V1432Т.
7.2. Год укладки плети 06.09.2001г. (первичная)
7.3 Суммарный пропущенный тоннаж с момента первичной укладки 628 млн.т. брутто
7.4. Износ: вертикальный – 2 мм, боковой – 2 мм,
Код дефекта согласно НТД/ЦП-2-93 – 52.1.
7.6 Отступление от норм содержания пути: по данным последнего прохода вагона путеизмерителя ПС № 047 оценка 612 км пути 40 баллов перекос 2 степени -3 места, рихтовка 2 степени – 2 места, сужение 2 степени – 1 место. На 6 пикете, в месте излома неисправностей пути не выявлено.
В ходе осмотра выявлено: вертикальная ступенька 1,5мм, наличие двух прокладок под подкладкой на трёх шпалах в зоне стыка.

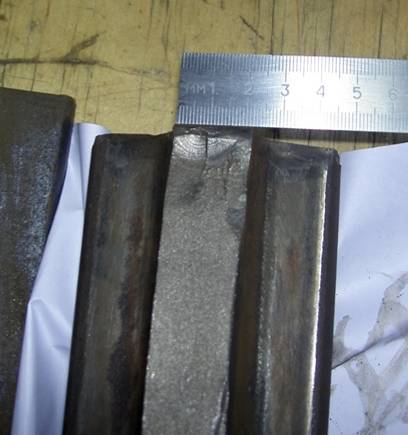

8. Предполагаемая причина излома - наличие дефекта по коду 52.1 размером 10Х18мм.
8.1. Возможность выявления средствами дефектоскопии – средствами дефектоскопии выявляется при вторичном контроле, назначенном по расшифровке дефектограмм .
9. Последствия излома (брака), как и кем обнаружен излом:
31января 2010 года на перегоне Брантовка – Нея нечетном пути 612 км пк. 6 обходчик пути Кобяков В.Г. в 9:05 обнаружил излом головки рельса. Обходчиком были приняты меры по остановке грузового поезда № 2109. На место в 9:30 на автомобиле из Галича выехали ПЧ Синицкий С.В., ПЧЗ Касаткин Д.В., ПД-деф Лебедев С.В., из Неи в 9:15 на автомобиле выехал ПД – 9 Соколов Д.Н., из Брантовки в 9:20 выехал на автомобиле ПДС – 3 Берегов А.Н. Из Ярославля в 9:20 выехал Зам. П ПЦД Судариков А.Е. Окно по смене рельса было предоставлено в 11:12 , в 11:48 была выдана скорость 25 км/час первому поезду, далее установленная. Температура рельса -24, воздуха -24.
10. Характеристика работы средств диагностики:
10.1. Месячная периодичность проверки съемными дефектоскопами план/факт – 3/3 раза (основное средство контроля).
Месячная проверка мобильными средствами план/факт – 1/1 раз.
10.2. Дата проверки дефектоскопами сплошного контроля и мобильными средствами за прошедший месяц:

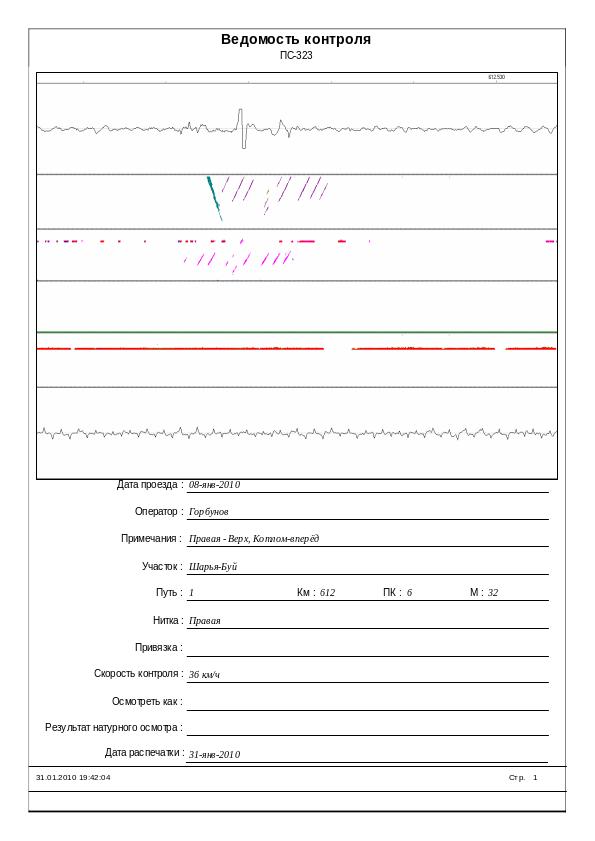

08.01.2010г ПС № 323, начальник Горбунов О.А., сигнал от дефекта имеется.
11.01.2010г. Авикон – 01 № 2004, операторы 7-го разряда Волков В.В. и Смирнов С.В., сигнал от дефекта отсутствует.

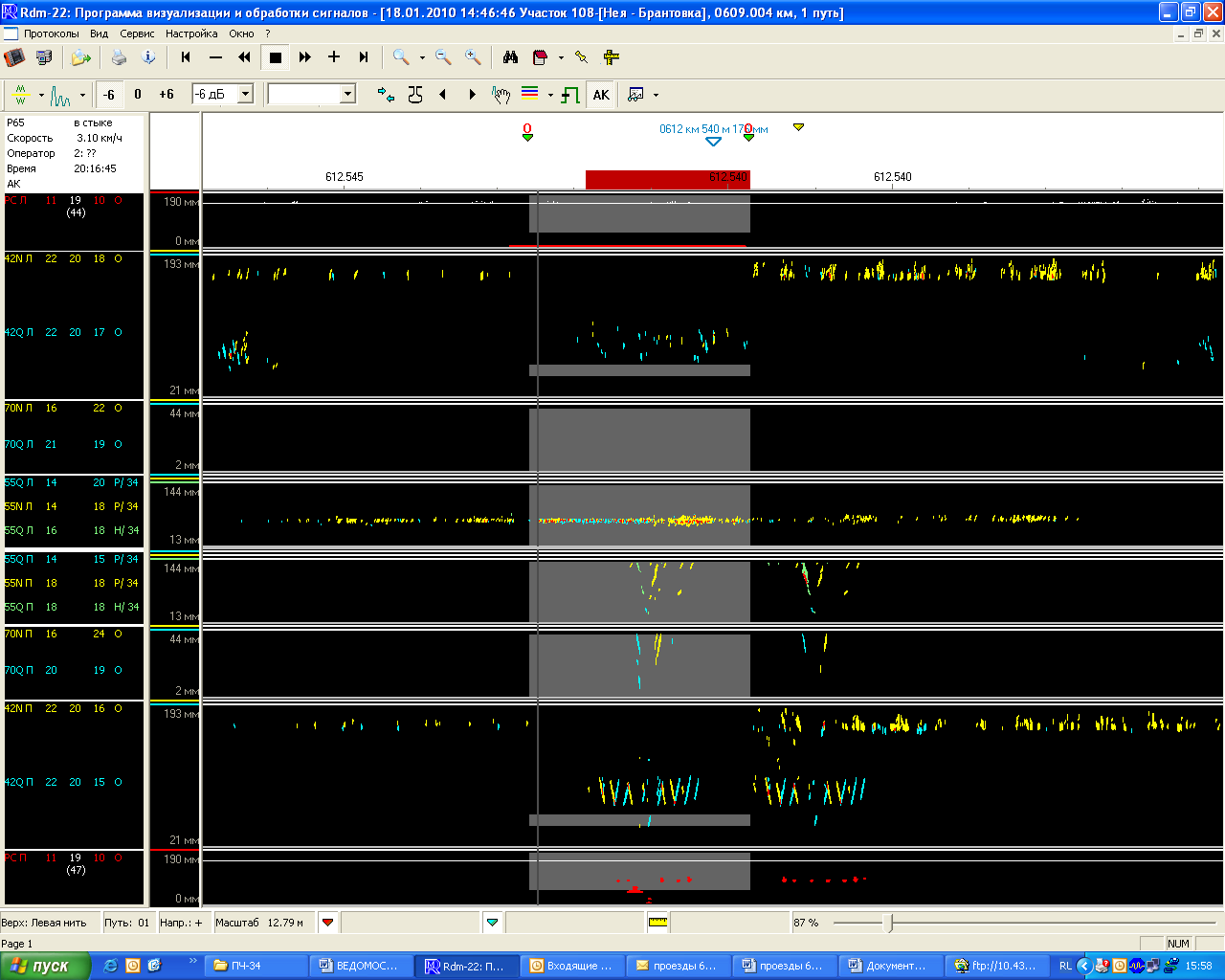

18.01.2010г. РДМ-22 № 377, операторы 7-го разряда Кораблев Н.В. и Смирнов С.В., сигнал от дефекта имеется.
28.01.2010г. РДМ-2 № 1973, операторы Волков Н.М. 6-го разряда и Смирнов С.В. 7-го разряда, сигнал от дефекта имеется.
Во всех случаях дефект обнаружен не был. На дефектограммах проходов съемных дефектоскопов 18.01.2010 г. в данном месте имеются сигналы от наезжающего канала 42° и канала РС, 28.01.2010 г. так же присутствует сигнал от наезжающего канала 42°.
