Домашнее задание по теме переходные характеристики

Выполнил: Буканов Никита ПМ-41 Вариант № 3

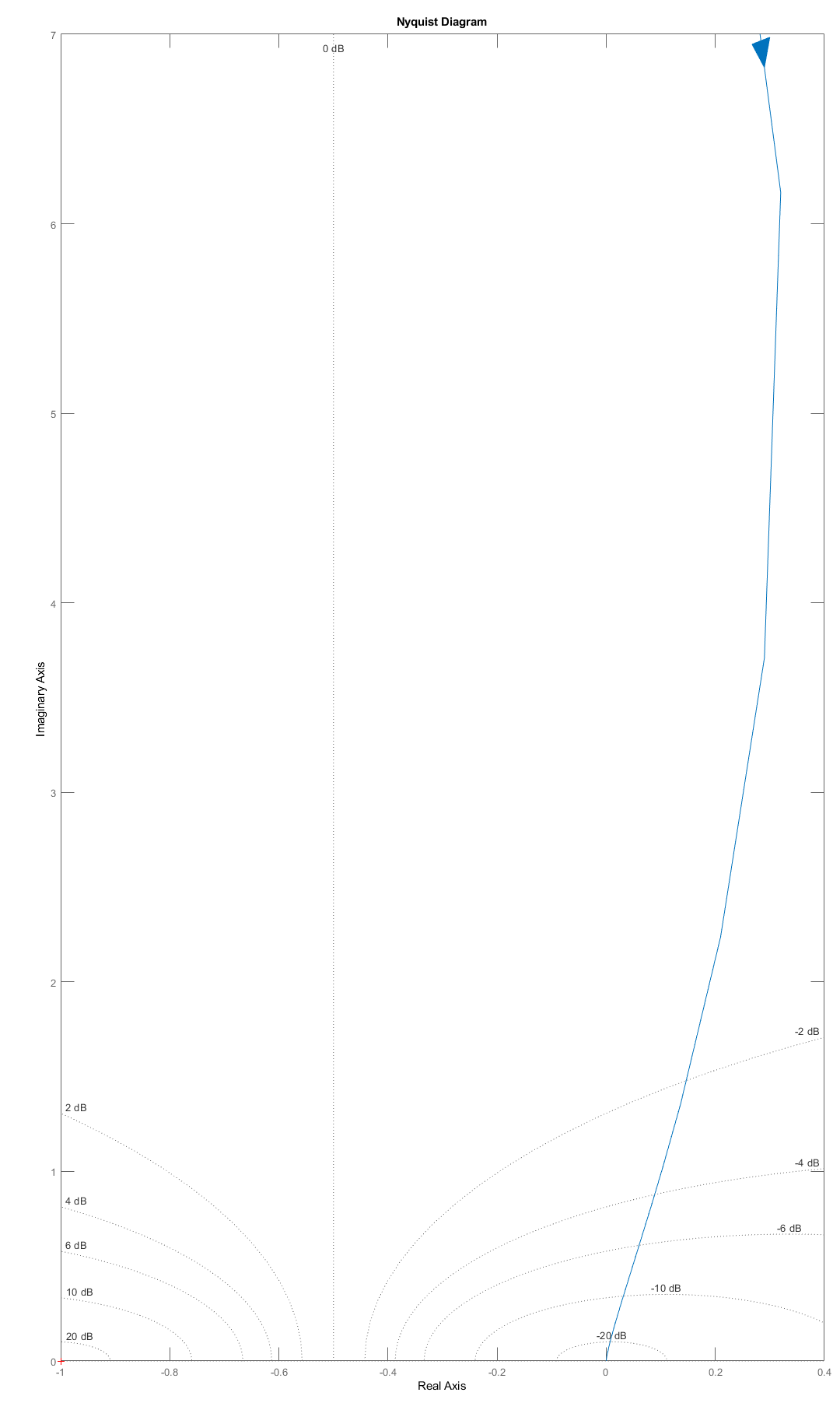

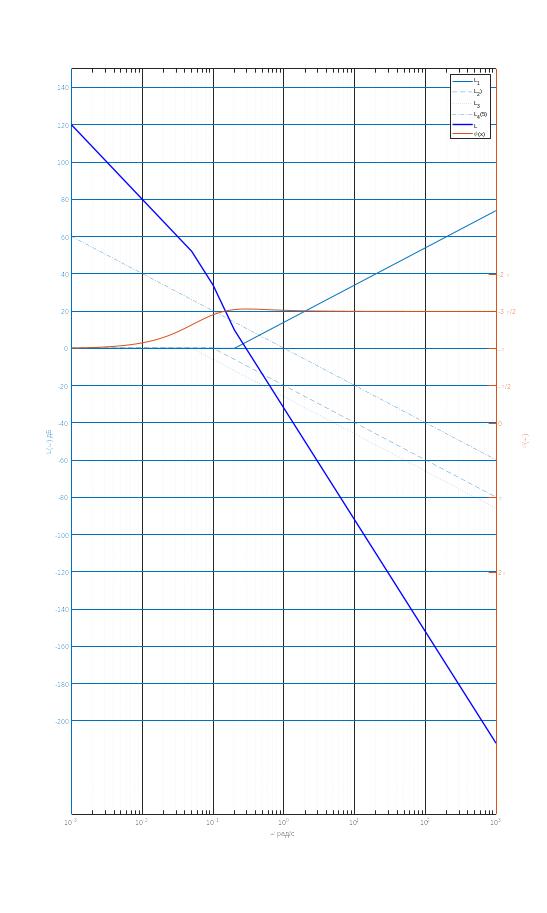

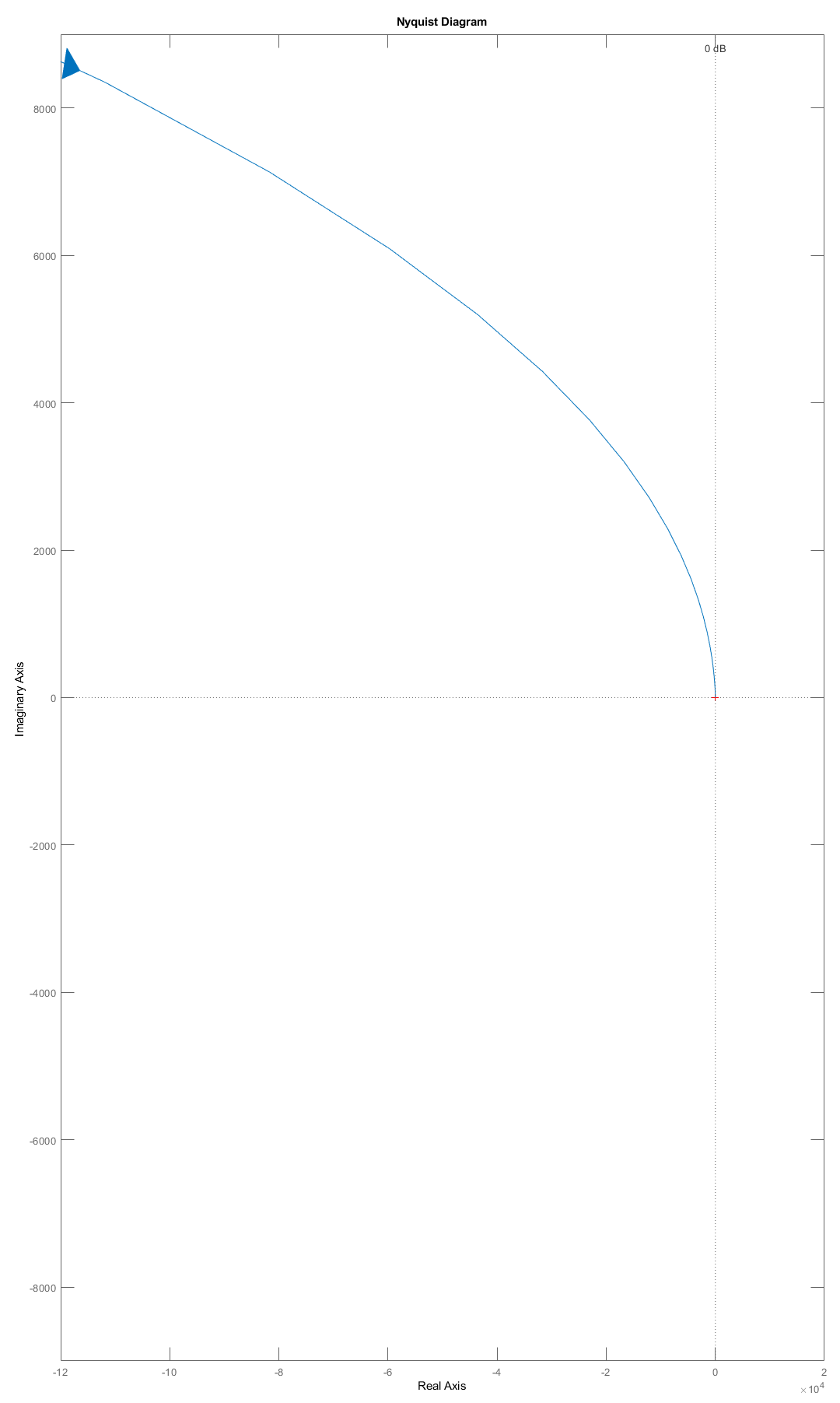

Построить ЛАЧХ, ЛФЧХ, АФХ по передаточной функции системы

Решение:

Разделим передаточную функцию на типовые звенья, соединённые последовательно.

1. – форсирующее звено , , ЛАЧХ имеет наклон +20 дБ на декаду

2. – апериодическое звено , .1, ЛАЧХ имеет наклон -20 дБ на декаду

3. – апериодическое звено , , ЛАЧХ имеет наклон -20 дБ на декаду

4. - интегрирующее звено , , ЛАЧХ имеет наклон -20 дБ на декаду

5. - интегрирующее звено , ,

	0.01	0.05	0.1	0.2	1	10	100
1()	2.86	14.03	26.56	45.00	78.69	88.85	89.88
2()	-5.71	-26.56	-45.00	-63.43	-84.28	-89.42	-89.94
3()	-11.30	-45.00	-63.43	-75.96	-87.13	-89.71	-89.97
4()	-90	-90	-90	-90	-90	-90	-90
5()	-90	-90	-90	-90	-90	-90	-90
()	-1.94	-237.5	-261.8	-274.3	-272.7	-270.2	-270
