4. Math Operations – блоки математических операций

Данная группа содержит 2 компонента:

• сумматор Sum;

• математическая функция Math Function.

Сумматор Sum

Пиктограмма сумматора Sum приведена на рис.2.28.

Рис.2.28. Пиктограмма сумматора.

Назначение: выполняет вычисление суммы текущих значений сигналов. Окно задания параметров блока сумматора приведено на рис.2.29.

Рис. 2.29. Окно задания параметров блока сумматора.

Параметры блока:

• icon shape – форма блока. выбирается из списка round – круг, rectangular – прямоугольник;

• list of sign – список знаков;

• show additional parameters – дополнительные параметры. При выставленном флажке отображается окно списка output data mode;

• require all inputs to have same data type – все входы должны иметь одинаковый тип данных;

• output data mode – выбор типа выходных данных. Для выбора используется раскрывающийся список. тип выходного сигнала может наследоваться от блока назначения (inherit via back propagation) или от блока, подключенного к первому входу (same as first input), задан одним из стандартных типов, например int8, либо определен с помощью дополнительных окон списка (specify via dialog). В последнем случае появятся дополнительные окна списков output data type и output scaling value;

• output data type – тип выходных данных;

• output scaling value – величина масштаба. параметр задается как основание системы счисления со смещением, например [1.25 3]. Смещение допускается не указывать;

• lock output scaling against changes by the autoscaling tool – запретить масштабирование;

• round integer calculations toward – способ округления;

• saturate on integer overflow – подавлять переполнение целого.

Пример использования блока Sum приведен на рис.2.30.

Рис.2.30. Схема с использованием блока Sum.

Математическая функция Math Function

Пиктограмма блока математической функции Math Function приведена на рис.2.31.

Рис.2.31. Пиктограмма блока математической функции.

Назначение: выполняет вычисление заданной математической функции входного сигнала u.

Параметры блока задаются в окне (рис.2.32):

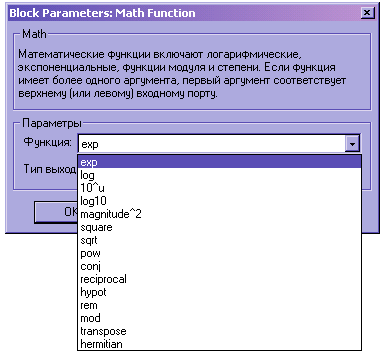

Рис.2.32. Окно задания параметров блока Math Function.

• function - вид вычисляемой функции:

• exp – экспонента;

• log – натуральный логарифм;

• 10^u – вычисление степени 10^u;

• log10 – десятичный логарифм;

• magnitude ^2 – вычисление квадрата модуля входного сигнала;

• square – вычисление квадрата входного сигнала;

• sqrt – квадратный корень;

• pow – возведение в степень;

• conj – вычисление комплексно-сопряженного сигнала;

• reciprocal – вычисление сигнала 1/u;

• hypot – вычисление корня квадратного из суммы квадратов входных сигналов;

• rem – функция остатка от деления первого входного сигнала на второй;

• mod – функция остатка от деления с учетом знака;

• transponse – транспонирование сигнала;

• hermitian – вычисление эрмитово -сопряженного сигнала.

• output signal type – тип выходного сигнала. выбирается из списка:

• auto – автоматическое определение типа;

• real – действительный сигнал;

• complex – комплексный сигнал.

Пример использования блока приведен на рис.2.33.

Рис.2.33. Схема использования блока Math Function.
