Лабораторная работа № 6

Исследование устойчивости и качества линейной системы автоматического управления с применением MatLAB

Запустить Matlab.

  1. Запустить Simulink .

  2. Создать новый файл модели.

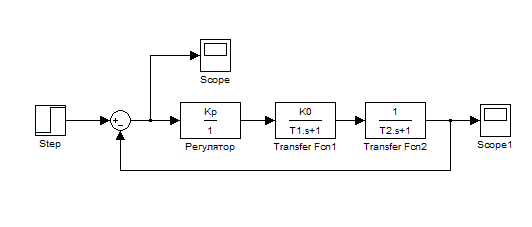

  3. Собрать и зарисовать схему для определения ошибки в системе с П-регулятором.

В свойствах блока Step задать Step time равным 0, уровень сигнала выставить в соответствии с вариантом из лабораторной работы № 6.

В свойствах блока Sum задать List of signs |+-.

Все коэффициенты в блоках Transfer Fcn задать в соответствии с заданием из разработки для лабораторной работы № 6.

  1. Заполнить таблицу и построить по ней график.

kп

0,05

0,1

0,2

0,3

0,4

0,5

0,6

0,7

0,8

0,9

1,0

е уст. теор.

е уст. мод.

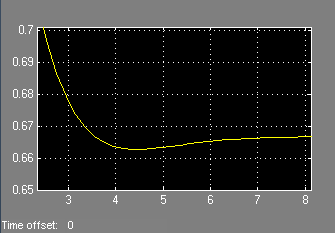

е уст. мод. можно снять с осциллографа Scope, приблизив установившейся участок.

Для kп=0,05, 0,5 и 1,0 зарисовать графики переходного процесса и ошибки с осциллографов Scope1 и Scope (на одном графике).

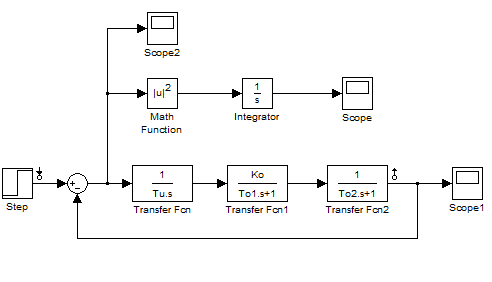

  1. Изменить схему для снятия интегральной квадратичной оценки для И-регулятора.

Отметить вход и выход системы, нажав правой кнопкой мыши на нужном проводнике и выбрав Linearization PointsInput Point и Linearization PointsOutput Point. Схема будет выглядеть следующим образом.

В блоке Math Function выбрать возведение в квадрат.

  1. Заполнить таблицу и построить по ней график. Определить kопт и kгр .

    kи

    J0

  2. Построить переходные процессы и заполнить таблицу:

kи

0,2kопт

kопт

2kопт

hmax

tп, c

σ, %

Написанное ниже работает не во всех версиях Matlab .

Для их построения вызвать меню ToolsControl DesignLinear AnalysisВ открывшемся окне нажать Linearize Model. В оке LTI viewer нажать правой кнопкой мыши, выбрать PropertisOptionsShow setting time within 5%. Зарыть свойства. ПКМ →CharacteristicsPeak Response и ПКМ →CharacteristicsSetting time.

В дальнейшем при изменении kи можно данные манипуляции не повторять, а просто нажимать на кнопку Linearize Model, и в LTI viewer через контекстное меню выбирать только последнюю модель.

  1. Зарисовать графики переходного процесса (на одном графике) для 0,2kопт, kопт и 2kопт.

  2. Повторить 5-9 для ПИ-регулятора.
