МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра физики

отчет

по лабораторной работе №10

Тема: ПЕРЕДАЧА МОЩНОСТИ В ЦЕПИ ПОСТОЯННОГО ТОКА

Студент гр. 9491

Ярошук В.А.

Преподаватель

Миронова Д. В.

Санкт-Петербург

2020

Цель работы:

экспериментальное исследование зависимости полезной мощности, полной мощности и коэффициента полезного действия (КПД) источника от отношения сопротивлений нагрузки и источника.

Приборы и принадлежности:

стенд для сборки измерительной цепи; два источника с различными ЭДС; миллиамперметр и вольтметр; переменный резистор.

Основные теоретические положения:

Источник ЭДС E с внутренним сопротивлением Ri, нагруженный на внешнее сопротивление R1, создает в цепи ток:

Полная мощность P = EI , развиваемая источником, делится между нагрузкой и источником следующим образом: ,

. где Pe = IUe – мощность, выделяющаяся в нагрузке (полезная); Pi = IUi – мощность, выделяющаяся на внутреннем сопротивлении источника; Ue и Ui – падения напряжения на нагрузке и на внутреннем сопротивлении источника соответственно; – КПД источника.

Мощность Pe равна нулю как при коротком замыкании, так и при разомкнутой цепи. Максимальная полезная мощность Pemax достигается, когда R1 = Ri, при так называемом согласовании сопротивлений источника и нагрузки. В этом случае

Полная мощность P с увеличением сопротивления нагрузки уменьшается и в режиме согласования составляет т. е. половину мощности, развиваемой источником в режиме короткого замыкания:

КПД источника равен нулю при коротком замыкании и единице при разомкнутой цепи; в согласованном режиме = 0.5.

Протокол к лабораторной работе №10.

G1

1

2

3

4

5

6

7

8

9

10

I, *10-3A

3,13

3,23

3,37

3,52

3,82

4,05

4,5

5,03

6,04

7,03

Ue, В

3,11

3,08

2,98

2,86

2,81

2,61

2,43

2,15

1,79

1,54

G2

1

2

3

4

5

6

7

8

9

10

I, *10-3A

4,09

4,55

5,02

5,53

6,06

6,56

7,03

7,57

8,08

9,19

Ue, В

4,07

3,99

3,87

3,78

3,67

3,58

3,49

3,4

3,29

3,13

Обработка результатов эксперимента.

1.Расчет значений P, Pe, , R1/Ri для каждого источника по формулам:

P = EI; Pe = IUe; ; R1/Ri = Ue/(E-Ue)

Результаты измерений для источника G1 E = 4,2 В

I,*10-3, A

Ue, В

P, Вт

Pe,Вт

R1/Ri

1

3,13

3,11

0,013146

0,0097343

0,740453

2,85321

2

3,23

3,08

0,013566

0,0099484

0,7333

2,75

3

3,37

2,98

0,014154

0,0100426

0,709524

2,44262

4

3,52

2,86

0,014784

0,0100672

0,680952

2,13433

5

3,82

2,81

0,016044

0,0107342

0,669047

2,02158

6

4,05

2,61

0,01701

0,0105705

0,621429

1,64151

7

4,5

2,43

0,0189

0,011745

0,621428

1,37288

8

5,03

2,15

0,021126

0,0108145

0,511904

1,04878

9

6,04

1,79

0,025368

0,0108116

0,426190

0,74274

10

7,03

1,54

0,029526

0,0108262

0,366667

0,57894

Результаты измерений для источника G1 E = 4,8 В

I,*10-3, A

Ue, В

P, Вт

Pe,Вт

R1/Ri

1

4,09

4,07

0,019632

0,0166463

0,847916

5,57534

2

4,55

3,99

0,02184

0,0181545

0,83125

4,925

3

5,02

3,87

0,024096

0,0194274

0,80625

4,16129

4

5,53

3,78

0,026544

0,0209034

0,7875

3,70588

5

6,06

3,67

0,029088

0,0222402

0,76458

3,24779

6

6,56

3,58

0,031488

0,0234848

0,74583

2,93443

7

7,03

3,49

0,033744

0,0245347

0,72708

2,66412

8

7,57

3,4

0,036336

0,025738

0,7083

2,428571

9

8,08

3,29

0,038784

0,0265832

0,68542

2,17881

10

9,19

3,13

0,044112

0,0287647

0,652083

1,87425

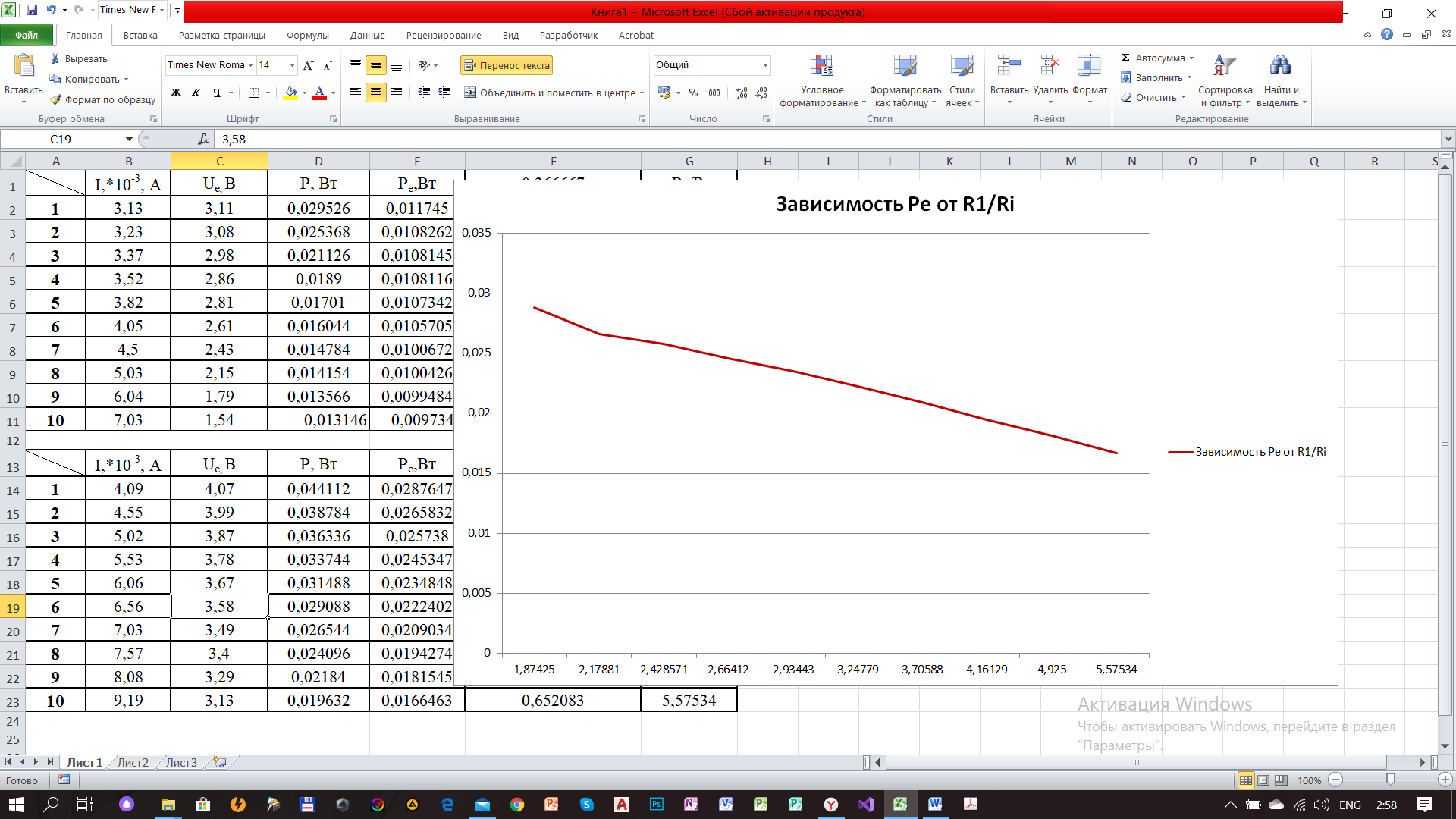

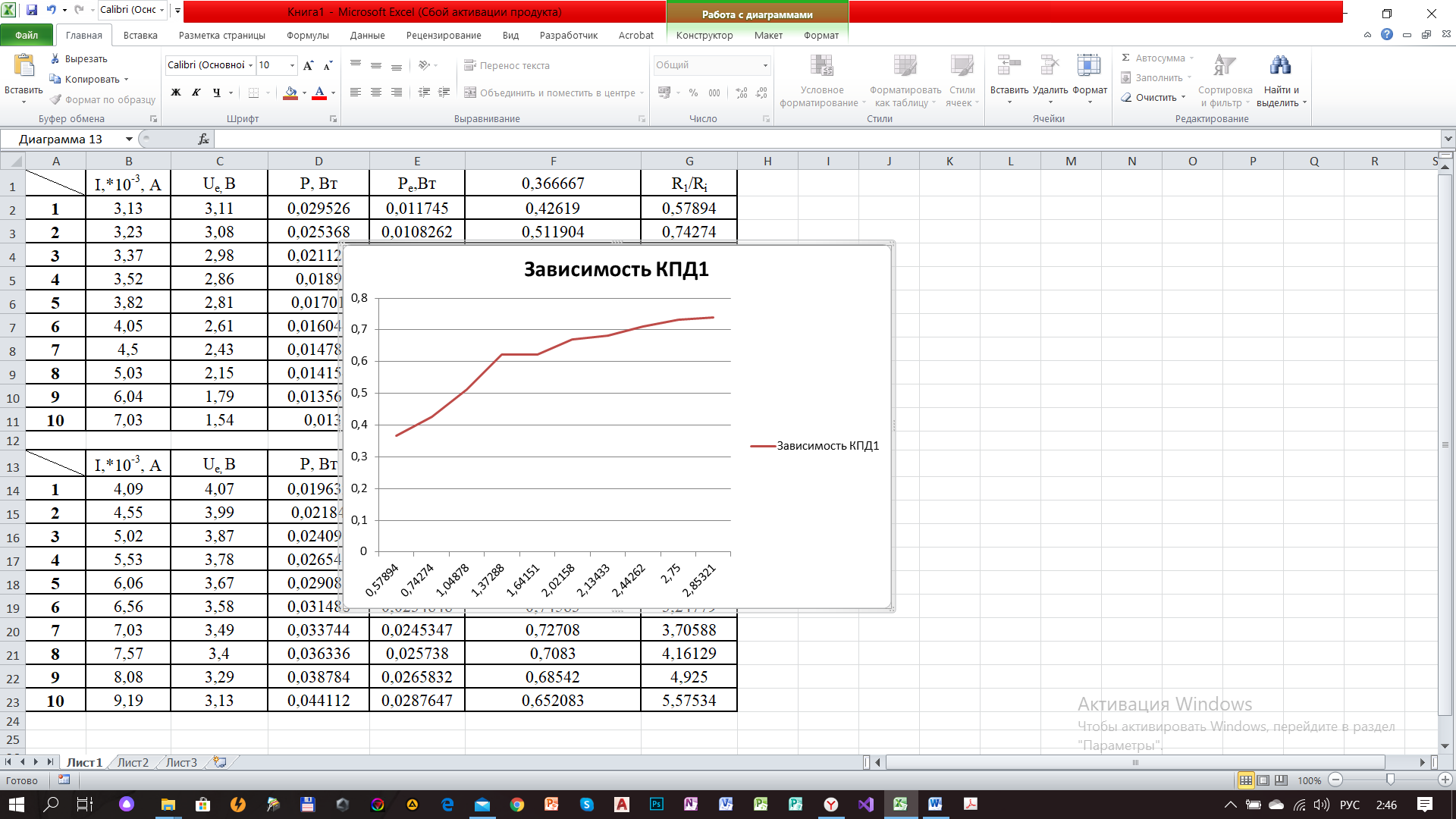

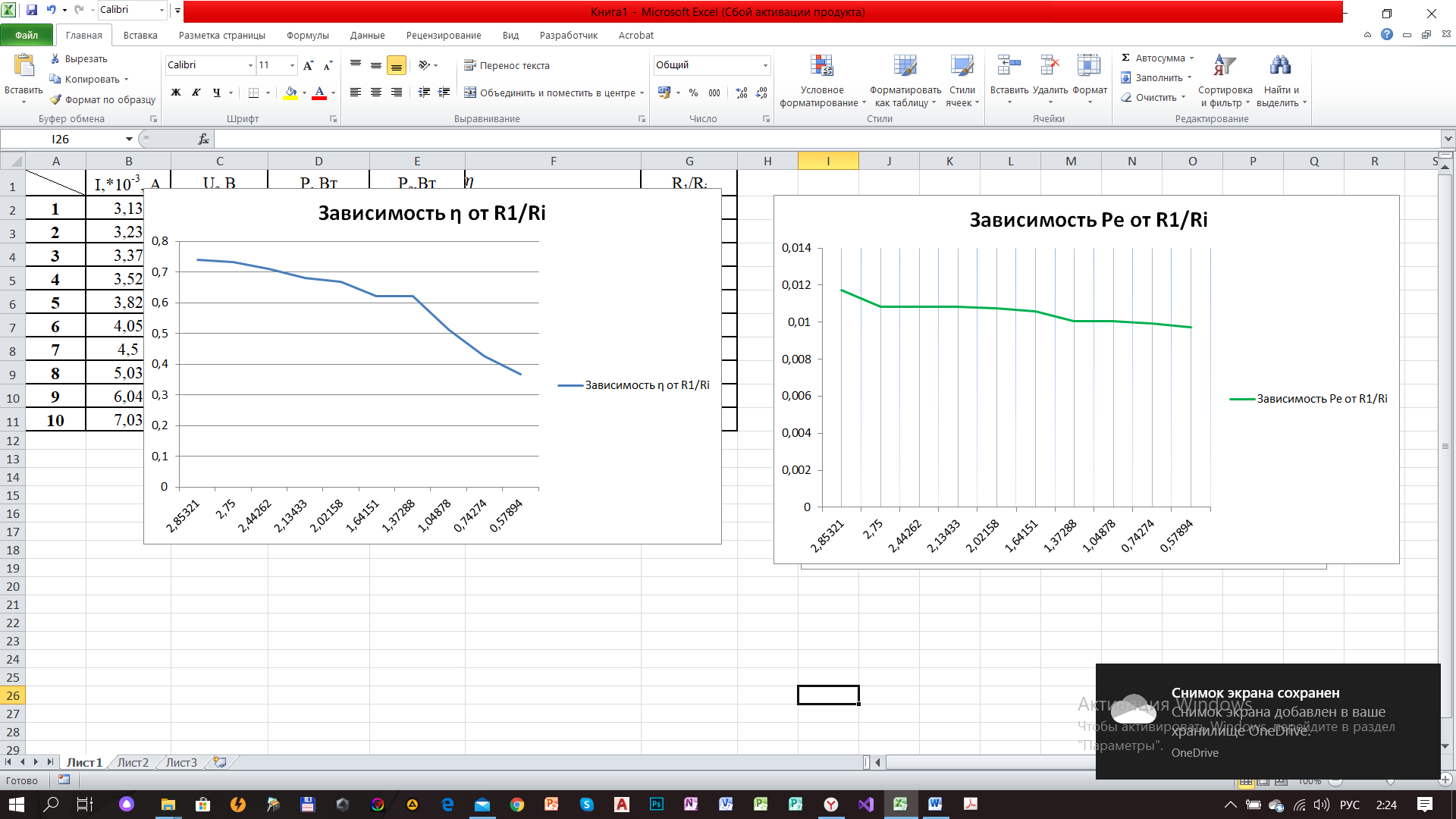

2. Графики зависимости P, Pe,  1-го и 2-го источника от R1/Ri.

3. Расчет Pe max, PКЗ и внутреннего сопротивление Ri по формулам:

; E1 = 4,2В

I,*10-3, A

Ue, В

Ri, Ом

1

3,13

3,11

348,24281

2

3,23

3,08

346,74923

3

3,37

2,98

362,0178

4

3,52

2,86

380,681

5

3,82

2,81

363,87435

6

4,05

2,61

392,592

7

4,5

2,43

393,3333

8

5,03

2,15

407,5546

9

6,04

1,79

399,00662

10

7,03

1,54

378,378

Ом

E2 = 4,8 В

I,*10-3, A

Ue, В

Ri, Ом

1

4,09

4,07

178,48411

2

4,55

3,99

178,02197

3

5,02

3,87

185,25896

4

5,53

3,78

184,44846

5

6,06

3,67

186,4686

6

6,56

3,58

185,9756

7

7,03

3,49

186,3442

8

7,57

3,4

184,94055

9

8,08

3,29

186,8811

10

9,19

3,13

181,71926

Ом

Для G1:

= = 0,0116901 Вт

= = 0,0467603 Вт

Для G2:

= = 0,0313292 Вт

= = 0,125317 Вт

Вывод:

В ходе эксперимента были рассчитаны P, Pe, Pe max,PКЗ, и R1/Ri. Также исследовали зависимость полезной мощности, полной мощности и КПД от отношения сопротивлений нагрузки и источника, построили относительно этих данных графики зависимости.

Вопросы ИДЗ:

46) Докажите, что максимальное значение полезной мощности достигается при равенстве сопротивлений источника и нагрузки.

P = I²R

I = ε/(R+r)

P = ε²R/(R+r)²

dP/dR = ε² × ((R+r)² - 2R(R + r))/(R + r)⁴

Приравняем dP/dR к нулю.

Так как знаменатель в ноль не может обращаться, а ε² ≠ 0, то:

(R + r)² - 2R(R + r) = 0

R² + 2Rr + r² - 2R² - 2Rr = 0

r² - R² = 0

R = r.

8) Изобразите неоднородный участок цепи. Запишите закон Ома для этого случая. Объясните величины, входящие в формулу закон.

Пример неоднородного участка цепи:

Закон ома для этого участка: Сила тока прямо пропорциональна напряжению на этом участке и обратно пропорциональна его полному сопротивлению:

I – сила тока,

φ1-φ2 – разность потенциалов на участке,

R – полное сопротивление цепи,

ε – ЭДС на участке.
