Цель работы: практическое ознакомление с синусоидальными режимами в простых RL-, RC- и RLC-цепях.
Исследуемые закономерности:
Обработка результатов:
1. Исследование установившегося синусоидального режима в RL- и RC-цепях:
R01 = 50 Ом, U01 = 2 В
Рис.1 – схема RC – цепи Рис.2 – схема R L – цепи

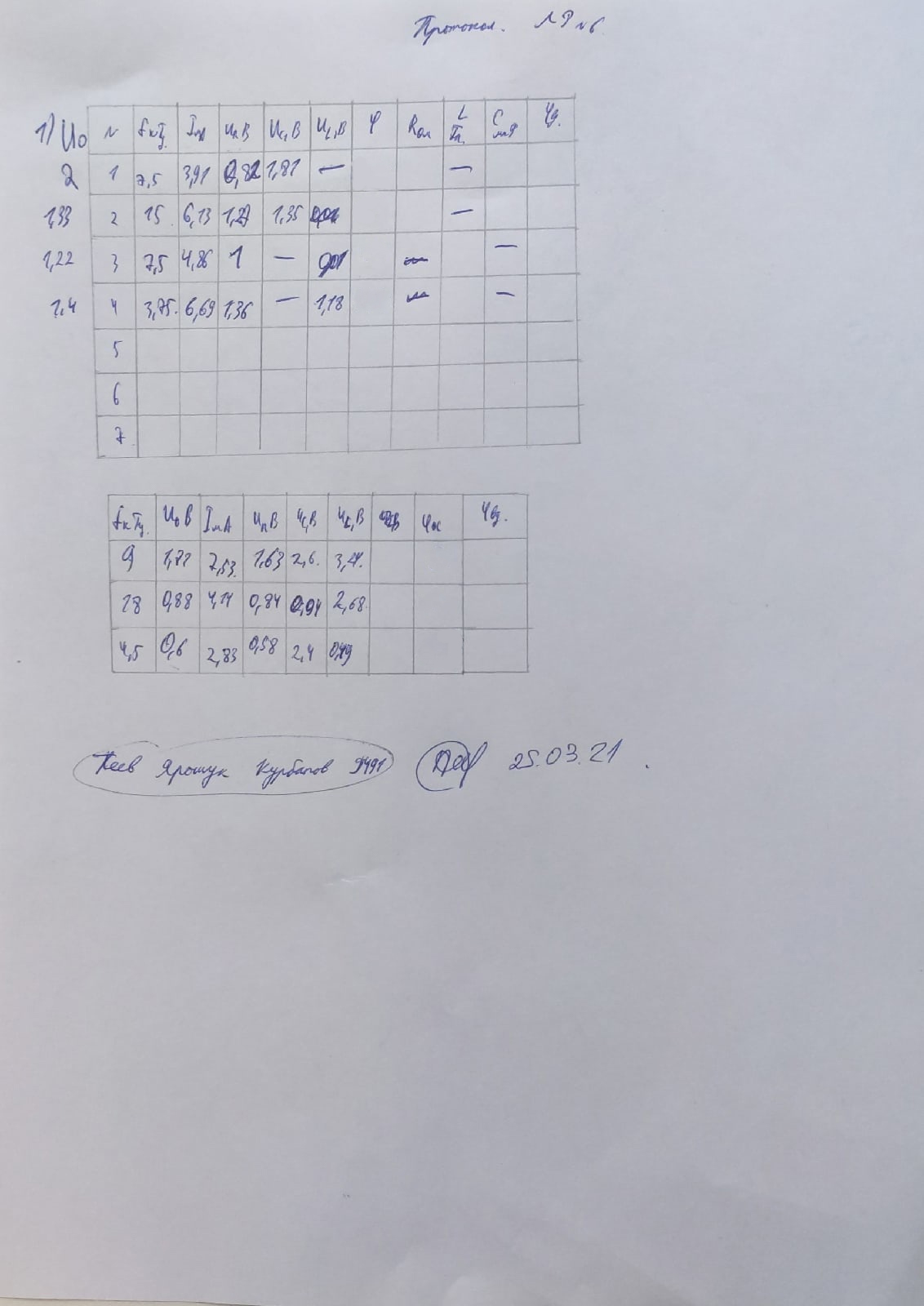

Таблица 1
f, кГц |
U0, В |
I, мА |
UR, В |
UC, В |
UL, В |
φ, …º |
R, Ом |
C, мкФ |
L, мГн |
φ, …º |
7,5 |
2 |
3,91 |
0,81 |
1,81 |
– |
-65 |
209 |
0,05 |
- |
-64,8 |
15 |
2 |
6,13 |
1,27 |
1,35 |
– |
-42,5 |
207 |
0,05 |
- |
-46,8 |
3,75 |
2 |
6,69 |
1,36 |
– |
1,18 |
38,57 |
206 |
- |
8,0 |
43,4 |
7,5 |
2 |
4,86 |
1 |
– |
1,66 |
60 |
203 |
- |
8,1 |
58,4 |
На основе экспериментальных данных рассчитаем R, C, L и °, полученные данные занесем в таблицу, также построим ВД.
U0 рассчитаем по формулам:
|
|
|
|
|
|
- цепь - цепь
|
|
|
|
- цепь - цепь |
|
|
|
- цепь Рисунок 4. ВД RL- цепь
2) Исследование установившегося синусоидального режима в RLC-цепи:
Схема RLC-цепи
Таблица 2
f, кГц |
U0, В |
I, мА |
UR, В |
UC, В |
UL, В |
φосц, …º |
φвд, …º |
9 |
1,71 |
7,53 |
1,63 |
2,6 |
3,24 |
0 |
0 |
18 |
1,92 |
4,14 |
0,84 |
0,94 |
2,68 |
62 |
64,13 |
4,5 |
1,98 |
2,83 |
0,58 |
2,4 |
0,49 |
-71 |
-73,11 |
9кГц(Резонанс)
|
18 кГц |
4,5 кГц
|
|
|
|

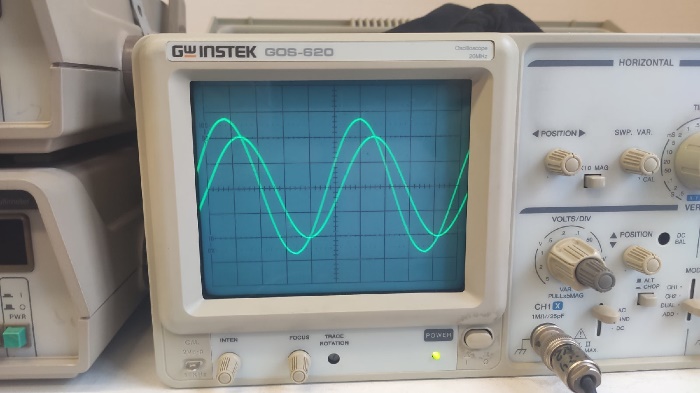

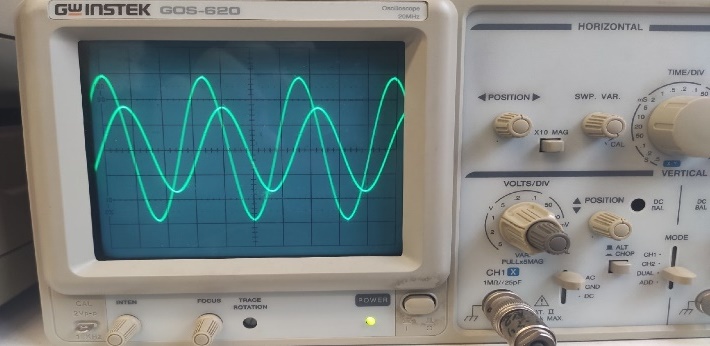

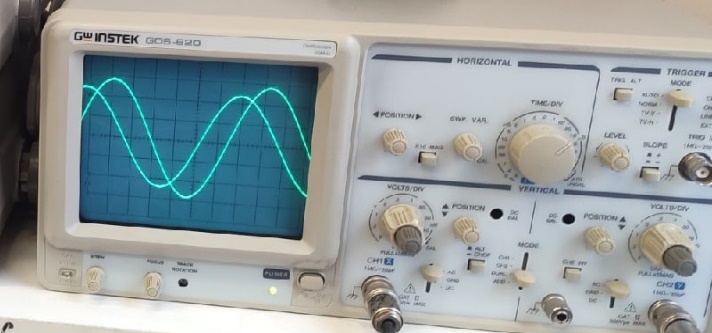

Рисунок 5. Осциллограммы RLC-цепь
9кГц(Резонанс)
|
4,5 кГц |
18 кГц
|
|
|
|
Рисунок 6. ВД RLC-Цепь

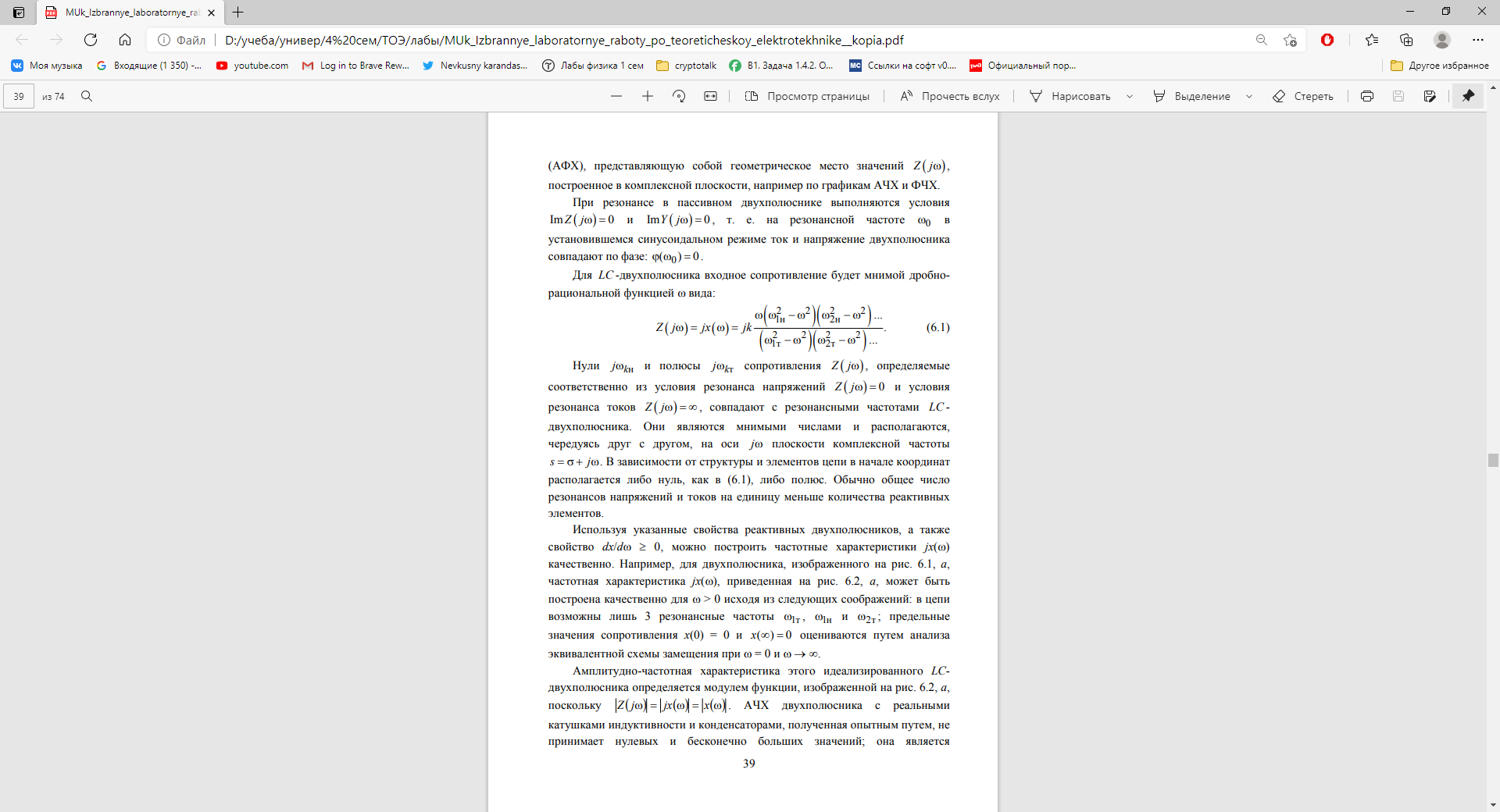

Ответы на вопросы:
Почему ? Почему при увеличении частоты величины I и UR увеличились, а UC и | |уменьшились? изменились ли R и C?
1) Ток L-элемента отстаёт от напряжения и общее напряжение вычисляется по формуле:
2) прямо пропорционально частоте, поэтому при уменьшении частоты уменьшается , что ведёт к уменьшению и увеличению , ток увеличивается и уменьшается угол отставания от напряжения. и не изменились.
3)R и C остались прежними, свойства элементов цепи мы не меняли
Выводы.
В ходе выполнения лабораторной работы повторили навыки расчетов характеристик RL, RC и RLC цепей. Мы определили емкость, индуктивность и сопротивление цепей, их значения практически не меняются с изменением частот.
При исследовании RLC- цепи по осциллограммам были определены углы сдвига фаз напряжений и токов φ для частот 9, 18 и 4,5 кГц. Они оказались приблизительно равны углам, полученным по ВД. Частота резонанса оказалось равна 9 кГц.
