.docxЧто такое цепи второго порядка?
Цепи, в которых присутсвует два накопителя (2 С, 2 L или С и L)
2. Что такое уравнение состояния? Что такое уравнение в форме Коши?
3. Какие переменные удобно считать переменными состояния?
4. Как выглядит форма -t\T для уравнений второго порядка
P1t и p2t для вещественных, at для комплексных

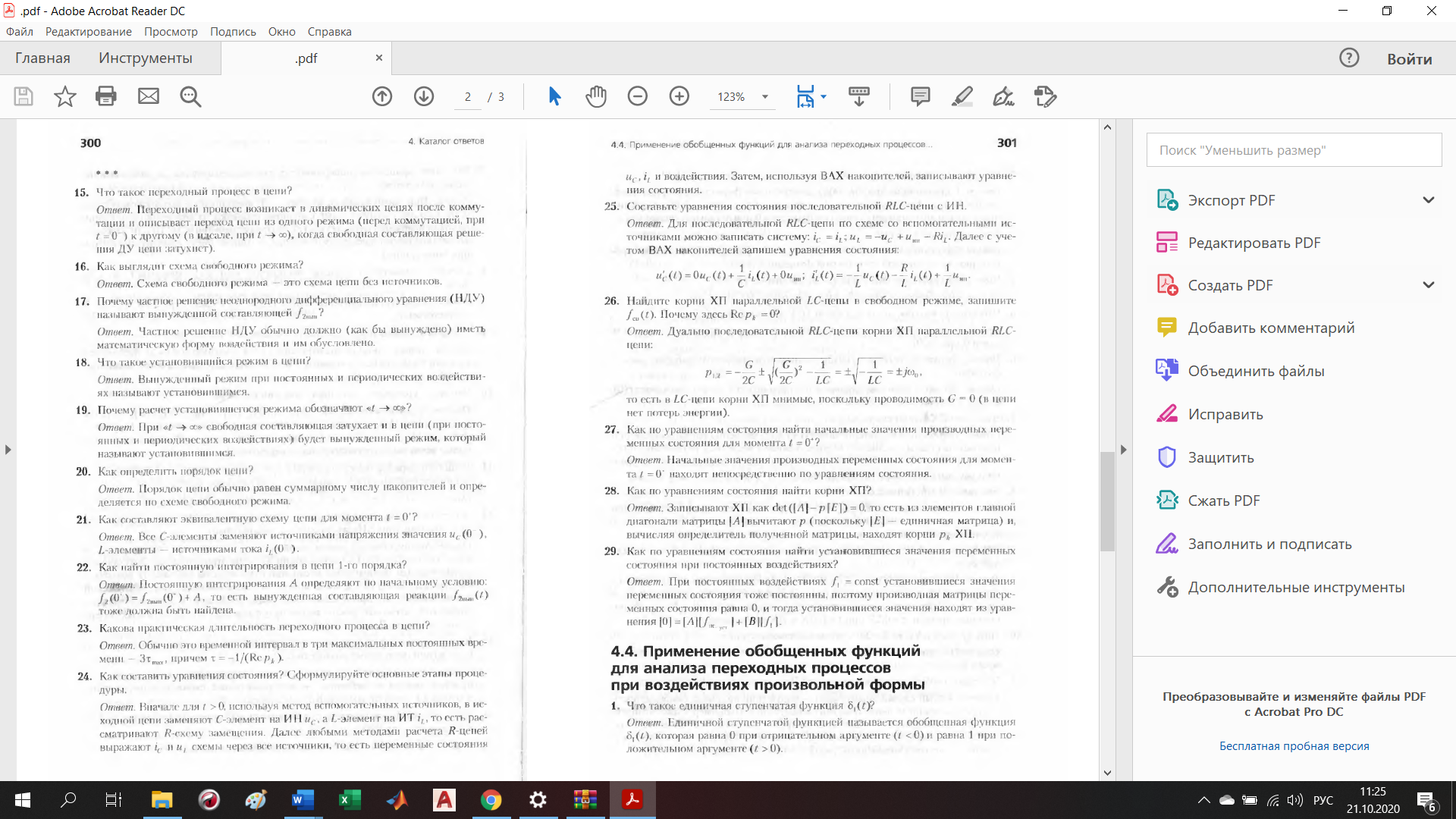

5. Как составляется уравнение состояния?
6. Как найти характеристический полином?
ХП равен определителю матрицы, имеющей вид ([A]-p[E])
p- оператор дифференцирования
7. Как проверить характеристический полином?
записывается входное сопротивление цепи на переменном токе;
jw заменяется на оператор р;
полученное выражение приравнивается к нулю.
Уравнение
совпадает с характеристическим.
8. Как записать fcв при вещественных\комплексных\кратных корнях?
1) Если корни не кратные - A1e^(p1t) + A2e^(p2t) 2) Если корни кратные - A1e^(p1t) + A2te^(p2t) 3) Если корни комплексные (p1,2 = a +- bj) - A1e^(at)sin(bt) + A2e^(at)cos(bt)
9. Как найти fвын по уравнению состояния?
Вместо Uc’ IL’ пишем 0, подставляем известные значения источников и решаем систему уравнений с двумя неизвестными: Uc IL
10. Как найти независимые начальные условия?
Перестраиваем схему для t<0, заменяем L на КЗ, а С на ХХ, далее по этой схеме находим IL и Uc

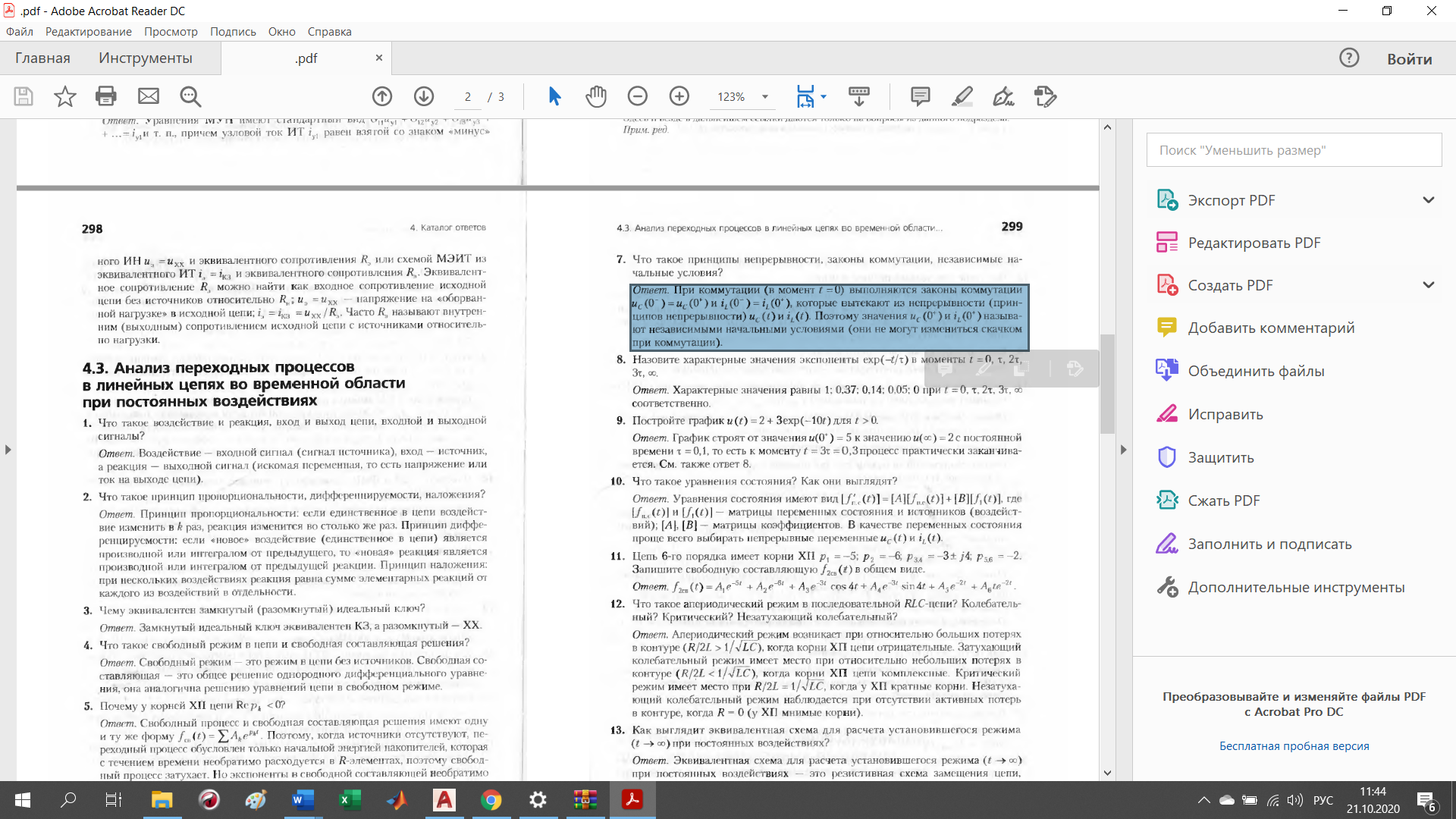

11. Что такое принципы непрерывности и коммутации?
12. Как найти f' переменного состояния?
При 0+ есть составленные уравнения состояния, достаточно просто подставить найденные ранее значения Uc(0+) и IL(0+)
13. Как в цепях второго порядка найти постоянную интегрирования?
(подставить в il’(t), Uc’(t) t=0+ и посчитать)
14. Что такое\Как найти время переходного процесса в цепи второго порядка?
15. Как найти численное решение уравнений второго порядка?
Система уравнений состояния формы Коши решается методом численного интегрирования (метод Эйлера или метод Рунге-Кутта)
Для определения значений переменных и их производных на 1-м шаге интегрирования используются их значения на момент t=0, т.е. их начальные условия x1(0), x2(0)...xn(0).
16. Как выбрать шаг численного расчета?
Из финального выражения Uc(t) и IL(t) находим тау =1/p и т большое = 2pi/омега омега – то что стоит в синусе и косинусе перед буквой т, ну а после находим минимум из этих двух частей и 1/5 от этого.
Что за шаг в численном расчёте?
Дельта т
(В качества исследуемого промежутка времени выбираем период переменного тока
Число шагов интегрирования принимаем N = 1000)
17. Что такое метод Эйлера при численном решении уравнений состояния?
Если специально не оговорено иное, то предполагается, что моменты времени выбираются через равные интервалы с величиной шага h>0, то есть
Аппроксимируем производную в момент времени tk соотношением
При такой аппроксимации уравнение (1) примет вид:
|
(2) |
Формула (2) известна как прямой метод Эйлера.
18. Как построить график переходных процессов при вещественных\кратных\комплексных корнях?
если корни вещественные, то функция будет просто монотонно убывать к 0 при t -> +inf. в t = 0 понятно что будет.
если корни комплексные то функция убывает к 0 при t -> +inf, но она будет ещё периодической к тому же.
у и во всех случаях практическое время затухания переходного процесса - 3тау(макс)
19. Как решать уравнения при расчете переменных состояния?
по начальным условиям

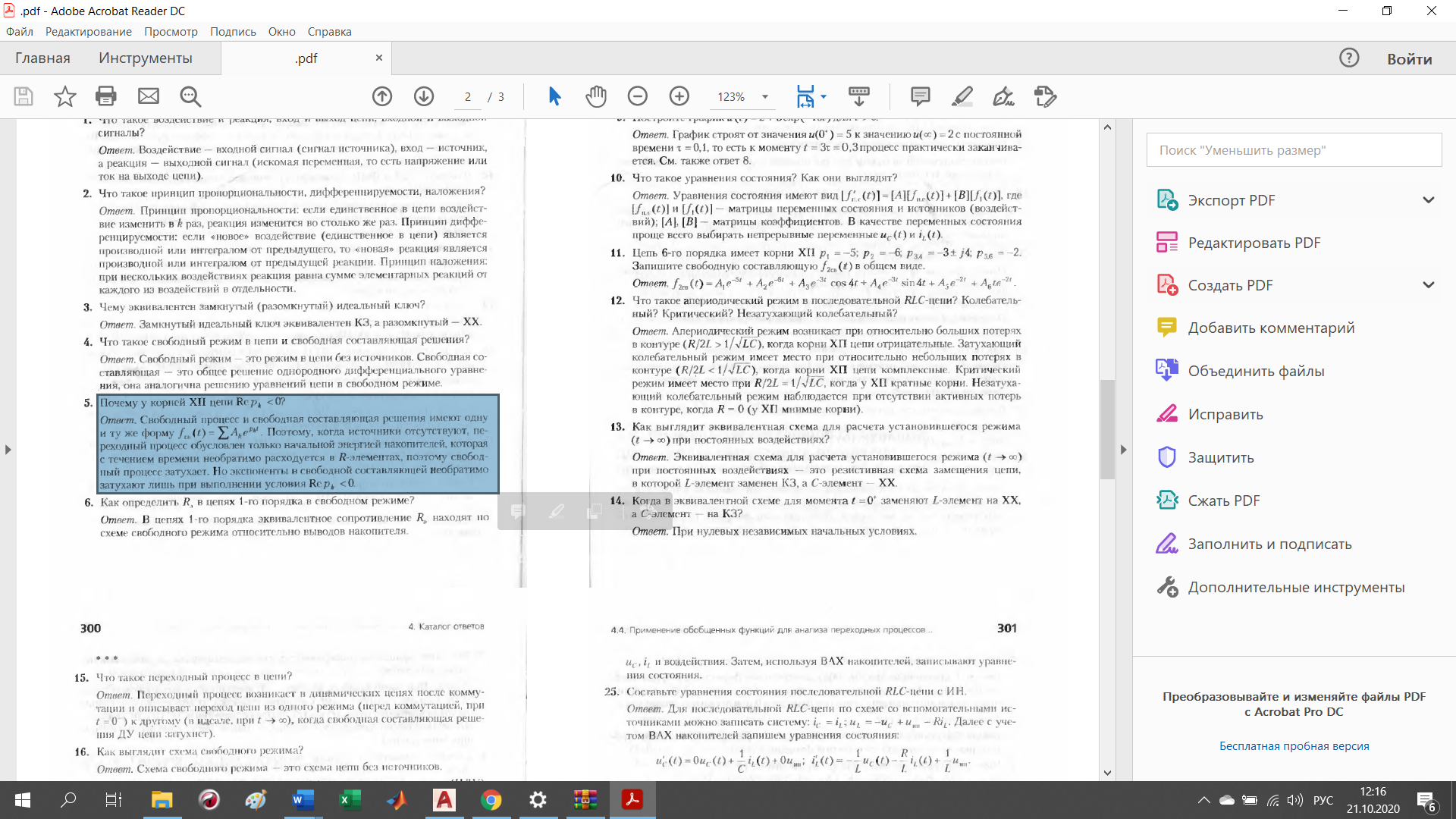

20. Почему вещественная часть корней характеристического полинома меньше 0?
21. Основные этапы процедуры составления уравнений состояния? а) L и С элементы заменяем на ИТ и ИН соотв б) По схеме в общем виде находим функции UL и Ic (как функции) в) Ic\c; UL\L - два уравнения состояния
Коммутация
Закон коммутации на индуктивности можно сформулировать так: при коммутации ток индуктивного элемента (рис 1.2) не может изменяться скачком.
