лабораторная работа

«Определение параметров зубчатых редукторов»

Выполнила студентка 2 курса Факультет АИТ Группа ПБ-013	__________________ подпись, дата	Плис О.В.
Принял		Тихомиров Г. И.
	__________________ подпись, дата

Санкт-Петербург

2021

Цель работы: ознакомление с конструкциями редукторов, применяемых в приводах машин, и определение их основных параметров.

Зубчатые редукторы различных типов широко применяются в приводах трансформаторных, строительных и прочих машин. Они передают вращение с вала электродвигателя на вал рабочего органа, преобразуя направление и скорость вращения и величину вращающих моментов. Применение редуктора того или иного типа зависит от соотношения скоростей валов двигателя и рабочей машины и от особенностей компоновки привода. Вал двигателя соединяется с ведущим валом редуктора, вал рабочей машины – с ведомым. Отношение угловых скоростей валов ведущего и ведомого называется передаточное отношение редуктора и является одной из главных его характеристик. Важной характеристикой является также расстояние между осями валов, определяющее размеры редукторов и характеризующее их вес.

Порядок выполнения лабораторной работы:

1. Проворачивая вручную ведущий вал, по числу его оборотов на один оборот вала ведомого ориентировочно определить общее передаточное отношение редуктора.

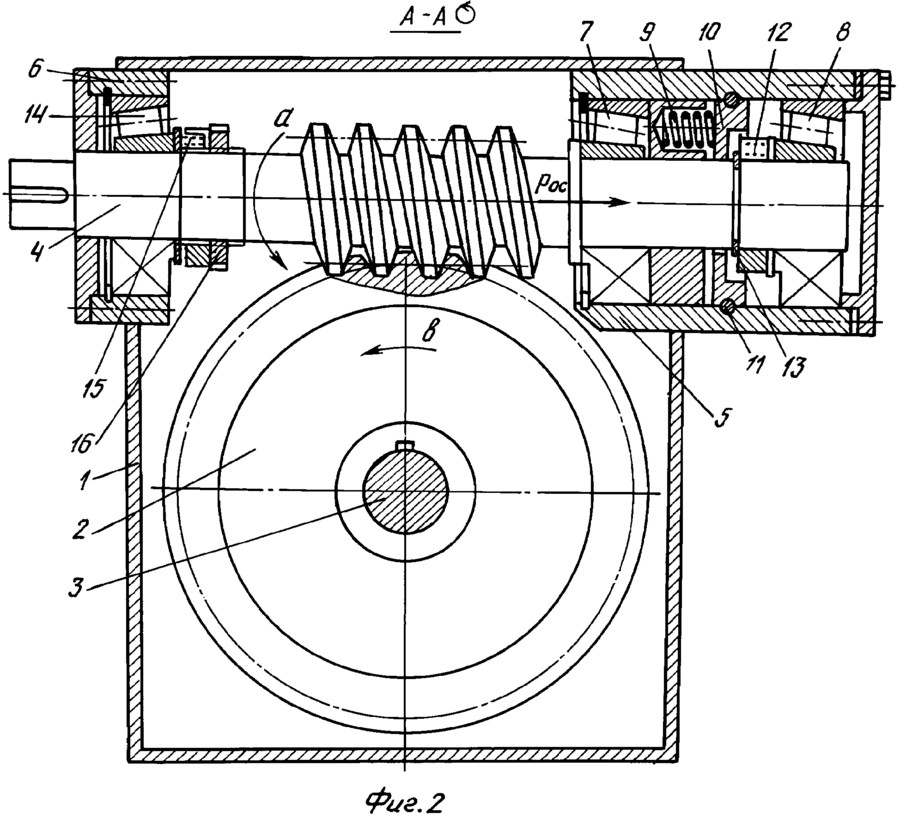

2. Снять крышку редуктора и ознакомиться с его конструкцией. Составить кинематическую схему редуктора.

3. Подсчитать число зубьев колес, измерить диаметры окружностей их выступов (наружные диаметры), углы наклонов зубьев и расстояния между осями валов (конусное расстояние).

4. Вычислить передаточное отношения, модули зубчатых колёс и межосевых (конусные) расстояния.

5. Разобрать редуктор и ознакомиться с конструкцией его деталей, собрать редуктор.

6. Данные измерений и вычислений занести в журнал. Проанализировать их и сделать выводы.

Расчёты:

Передаточное отношение редукторов определяется по формуле:

u1 = nвщ /nвд = zвщ /zвд = 18/2 = 9

где zвд и zвщ – числа зубьев соответственно ведомого и ведущего звеньев редуктора.

Для редуктора с несколькими (n) ступенями передач общее передаточное число :

u0 = u1u2 … un-1 un

Журнал лабораторной работы:

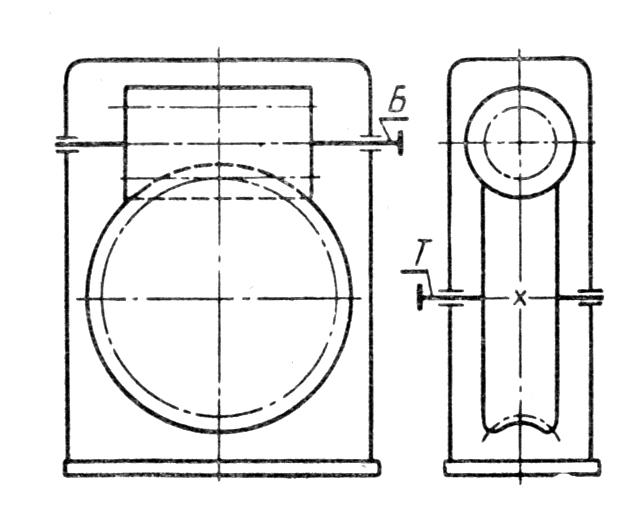

Кинематическая схема редуктора:

Определить величину модуля, имея зубчатое колесо, можно с помощью формулы для червячного колеса:

mx = daBд = 54 = 2,7

z + 2 18 + 2

Принимаем по ГОСТ mx = 2,75

Число модулей в диаметре делительной окружности червяка определить можно, с помощью следующей формулы для червячного колеса:

q0 = (dавщ – 2 mх)/ mх = (33-5,4)/2,7) = 9,48

Принимаем по ГОСТ q0 = 10

Расстояние между осями соседних валов редукторов вычисляется по формуле для цилиндрической передачи:

a1 = 0,5×mх×( q0 + zвд) = 0,5×2,7×(10 +18) = 37,8

Принимаем по ГОСТ a=40 мм

Параметры	Условные обозначения, расчётные формулы и размерность	Величины
		Измеренные	Вычисленные
		I ступень	I ступень
1	2	3	4
Числа зубьев (заходов)	zвщ zвд	2 18	2 18
Диаметры окружностей выступов (наружные)	dавщ, мм dавд, мм	33 54
Угол наклона зубьев	βвщ, град βад, град	11 11
Модули зубчатых зацеплений: цилиндрических	mx = daBд , мм z + 2		2,75
Расстояние между валами передач: цилиндрических	a1 = 0,5×mх×( q0 + zвд), мм		40
Передаточное отношение: ступени общее	u1 = nвщ /nвд = zвщ /zвд u0 = u1		9 9

Вывод: в данной работе я ознакомилась с конструкцией одноступенчатого червячного редуктора и определила его основные параметры.
