.docМИНОБРНАУКИ РОССИИ
Санкт-Петербургский государственный
электротехнический университет
«ЛЭТИ» им. В.И. Ульянова (Ленина)
Кафедра физической электроники и технологии
отчет
по лабораторной работе №3
по дисциплине «Электродинамика»
Тема: ОПРЕДЕЛЕНИЕ ПОЛНОГО СОПРОТИВЛЕНИЯ ЭЛЕМЕНТОВ СВЧ ТРАКТА С ПОМОЩЬЮ ИЗМЕРИТЕЛЬНОЙ ЛИНИИ
Студент гр. 8204 |
|
Овсянников А.И. |
Преподаватель |
|
Дроздовский А.В. |
Санкт-Петербург
2020
Цели работы. Изучение методов измерения полных сопротивлений. Освоение практических приемов работы с измерительной линией и круговой диаграммой полных сопротивлений.
Описание экспериментальной установки.
В состав установки (рис. 1.) входят следующие элементы: 1 – измерительный СВЧ-генератор, 2 – частотомер, 3 – регулируемый аттенюатор, 4 – измерительная линия, 5 – индикатор (милливольтметр), 6 – исследуемый элемент, 7 – согласованная нагрузка.
Рис. 1. Структурная схема экспериментальной установки.
Для исследования режима «бегущей» и «стоячей» волн вместо элементов 6 и 7 помещается согласованная нагрузка или короткозамыкатель соответственно.
Рис.
2. Эскиз поперечного сечения волновода.
a
b
Обработка результатов
Построим графики распределения напряженности электрического поля вдоль линии при подключении согласованной нагрузки, короткозамыкателя и исследуемых элементов:
Таблица 1. Данные о распределении поля вдоль линии для воздуха в качестве нагрузки.
U, мВ |
2,73 |
1,74 |
1,26 |
1,8 |
2,73 |
1,8 |
1,29 |
2,07 |
2,73 |
2,19 |
1,29 |
X, мм |
1 |
5 |
8 |
10 |
14 |
18 |
21 |
24 |
27 |
30 |
34 |
Рис. 3. Распределение поля вдоль линии при открытом пространстве в качестве нагрузки.
Таблица 2. Данные о распределении поля вдоль линии при коротком замыкании в качестве нагрузки.
-
U, мВ
7,6
5
0.12
5,1
7,5
3,8
0,09
4,9
7,4
4,2
0,12
X, мм
4
7
11
15
18
21
24
28
31
34
37
Рис. 4. Распределение поля вдоль линии при коротком замыкании в качестве нагрузки.
Таблица 3. Данные о распределении поля вдоль линии при подключении широкой щели в качестве нагрузки.
-
U, мВ
1,86
2,25
1,92
1,62
1,98
2,25
1,8
1,62
1,98
2,25
1,98
1,59
X, мм
4
7
11
15
18
21
25
28
31
34
37
40
Рис. 5. Распределение поля вдоль линии при подключении широкой щели в качестве нагрузки.
Таблица 4. Данные о распределении поля вдоль линии при подключении узкой щели в качестве нагрузки.
U, мВ |
3,6 |
2 |
0,87 |
2,1 |
3,6 |
2,1 |
0,87 |
2,7 |
3,6 |
2,3 |
0,87 |
X, мм |
3 |
6 |
9 |
12 |
15 |
19 |
22 |
26 |
29 |
32 |
35 |
Рис. 6. Распределение поля вдоль линии при подключении узкой щели в качестве нагрузки.
U, мВ |
2,01 |
1,98 |
2,01 |
1,98 |
2,01 |
1,98 |
X, мм |
18 |
24 |
30 |
36 |
44 |
51 |
Таблица 5. Данные о распределении поля вдоль линии при подключении согласованной нагрузки.

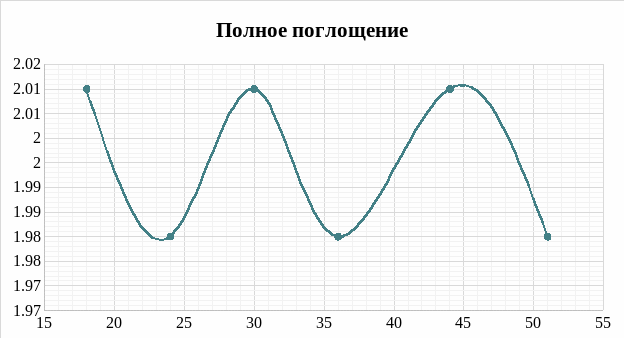

Рис. 7. Распределение поля вдоль линии при подключении согласованной нагрузки.
Найдём из графиков λв для всех случаев:
λв1 = 26 мм,
λв2 = 26 мм,
λв3 = 25 мм,
λв4 = 26 мм.
Следовательно,
λвэксп = 26 мм.
Можно вычислить λв для всех случаев по формуле:
, где λ0=с/f, λкр=2∙аi, c=3∙108 м/с, f=14,450 ГГц, а1=17 мм, а3 =16 мм, а4 =18 мм, а5 = 17 мм.
λв1теор = 26 мм,
λв3теор = 27 мм,
λв4теор = 25 мм,
λв5теор = 26 мм. Следовательно,
λвтеор = 26 мм.
Значение, полученное теоретически, совпадает с экспериментальным.
Нахождение фазового сдвига для нагрузок, который определяется следующим соотношением.
Короткое замыкание Xкз = 37 мм,
Воздух: X возд = 34 мм,
Широкая нагрузка: Хширок = 40 мм,
Узкая нагрузка: Хузк = 35 мм.
Фвозд = (Xвозд – XКЗ)/ λв1теор = (34 – 37)/26 = -0,115.
Фвозд |
-0,115 |
ФШирок |
0.111 |
ФУзк |
-0.080 |
Нахождение коэффициента стоячей волны (КСВ).
ρ = Umax/Umin.
ρвоздух |
2,167 |
ρкороткозамыкатель |
84,444 |
ρширокая щель |
1,415 |
ρузкая щель |
4,138 |
ρсогласованная нагрузка |
1,015 |
Определение коэффициента отражения полного сопротивления исследованного элемента.
ГН(воздух) |
0,368 |
ГН(короткозамыкатель) |
0,977 |
ГН(широкая щель) |
0,172 |
ГН(узкая щель) |
0,611 |
ГН(согласованная нагрузка) |
0,007 |
φвоздух |
7,008 |
φширокая щель |
21,758 |
φузкая щель |
20,735 |
Zвоздух |
0,448 + 0,647i |
Zширокая щель |
0,875 - 0,207i |
Zузкая щель |
0,641 + 0,67i |
Рис. 8. Диаграмма Вольперта-Смита с указанными полными сопротивлениями.
Вывод.
В лабораторной работе было выяснено, как с помощью коэффициента стоячей волны можно определить режим работы передающей линии, и каким видом нагрузки она нагружена. К примеру, если КСВ равен единице, а коэффициент отражения – нулю, то это значит, что линия работает в режиме полного согласования с нагрузкой, и стоячая волна в ней не образуется. В противоположном случае, когда КСВ стремится к бесконечности, а Г=1, можно говорить о том, что отраженная волна равна падающей, так как отражение полное, а значит нагрузкой линии является короткое замыкание, и стоячая волна в линии образуется. Если же КСВ >1, а коэффициент отражения не равен нулю, отражение не полное, волну в линии нельзя охарактеризовать ни как бегущую, ни как стоячую, линия работает в режиме «смешанной волны».
Вычисленная теоретически длина волны, совпадает с результатами эксперимента.
Определяя относительный фазовый сдвиг, замечено, что нагрузка в виде широкой щели сдвигает фазу немногим сильнее остальных нагрузок. При этом можно отметить, что в широкой щели реактивное сопротивление представляется ёмкостным сопротивлением, а в узкой щели и воздухе преобладает индуктивное сопротивление.
Найденные полные сопротивления были отмечены на диаграмме полных сопротивлений (Вольперта-Смита). Для короткозамыкателя и согласованной нагрузки полное сопротивление не рассчитывалось.
