АЛГОРИТМ выполнения схемы расположения элементов перекрытия
1.Создаем слой «построение» и вычерчиваем в нем линии, соответствующие осевым.
2.Создаем слой «капитальные стены» и вычерчиваем в нем наружный и внутренний контуры капитальных стен: толщина наружных стен указана в задании, толщина внутренних стен - 380мм (несущие стены, стены лестничных клеток, стены с вентканалами). Привязка внутренних стен – центральная, наружных самонесущих –«нулевая», наружных несущих – «70». Вычерчиваем стены лоджий толщиной 380мм.
3.Создаем слой «перекрытия». Переходим в него. Плиты вычерчиваем путем вставки динамического блока ПТМ. После раскрытия списка выбираем плиту требуемого размера. Например, ПТМ 60.12 означает, что плита имеет длину 6 метров и ширину 1,2м (в марке плиты размеры указаны в дециметрах). Опирание плиты (расстояние от края плиты до края стены) должно составлять 120мм. В противном случае изменяем расположение стен. Плиты опираются на несущие стены короткими сторонами, а длинными –примыкают к самонесущим. Капитальные стены не должны быть полностью перекрыты плитами! В местах перекрытия, не заполненных плитами, вычерчиваем монолитные участки. Вставляем блок «лестница на схеме плит». Под опорными ребрами лестничных площадок вычерчиваем опорные подушки
380×380мм.
4.Создаем слой «наружный контур» (толстая сплошная линия). Обводим в нем наружный контур наружных стен в тех местах, где она не перекрыта плитами.
5.Создаем слой «внутренний контур» (тонкая штриховая линия). Обводим в нем внутренний контур наружных стен под плитами перекрытия.
6.Отключаем слой «капитальные стены».
7.Создаем слой «анкера» (толстая сплошная линия). Вычерчиваем в нем анкера (длинная сторона ≈500мм, короткая ≈200мм). Плиты анкеруются через одну за монтажные петли, расположенные по четырем углам на расстоянии 400мм от краев плиты. Соседние плиты анкеруют друг с другом напрямую. Анкера должны располагаться в одной плоскости. Плиты лоджий анкеруют за внешние края плит. Вычерчиваем анкеровку самонесущих стен с плитами перекрытия на участках, где плиты расположены только с одной стороны стены (расстояние между анкерами 1500мм).
8.Создаем слой «размеры на плитах» и проставляем в нем величины опирания плит на стены для каждого отличного по размеру и месторасположению ряда плит.
9.Создаем слой «надписи на плитах» и проставляем в нем позиции плит в соответствии со спецификацией (пример заполнения см. ниже), маркируем монолитные участки, лестничные марши и площадки, опорные подушки.
10.Создаем слой «оси 100» в котором с помощью модуля СПДС проставляем оси. Слой «построение» отключаем. Схема расположения элементов перекрытия готова.
Таблица 1– Спецификация основных сборных железобетонных элементов
Поз. |
Обозначение |
Наименование |
Кол.* |
Масса |
Прим. |
|
ед.,кг |
||||||
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
Плиты перекрытий |
|
|
|
|
|
|
|
|
|
|
|
П1 |
|
ПТМ 28.15.22 – 9 S500 |
|
1375 |
|
|
|
|
|
|
|
|
|
П2 |
|
ПТМ 36.15.22 – 9 S500 |
|
1745 |
|
|
|
|
|
|
|
|
|
П3 |
Сер.Б1.041.1-3.08 вып.1 |
ПТМ 60.12.22 – 9 S800 |
|
2100 |
|
|
|
|
|
|
|
|
|
П4 |
|
ПТМ 75.12.22 – 8 S800 |
|
2520 |
|
|
|
|
|
|
|
|
|
П5 |
|
ПТМ 75.15.22 – 8 S800 |
|
3350 |
|
|
|
|
|
|
|
|
|
|
|
Опорные подушки |
|
|
|
|
|
|
|
|
|
|
|
ОП1 |
Сер. 1.225-2 вып.12 |
ОП 4.4 -Т |
|
50 |
|
|
|
|
|
|
|
|
|
|
|
Лестничные марши |
|
|
|
|
|
|
|
|
|
|
|
ЛМ1 |
Сер.1.151.1 -6 вып.1 |
1ЛМ27.12.14-4 |
|
1520 |
|
|
|
|
|
|
|
|
|
|
|
Лестничные площадки |
|
|
|
|
|
|
|
|
|
|
|
ЛП1 |
|
2ЛП 25.15-4-К |
|
1345 |
|
|
|
Сер.1.153.1-8 вып.1 |
|
|
|
|
|
ЛП2 |
2ЛП 25.18-4-К |
|
1530 |
|
||
|
|
|
||||
|
|
|
|
|
|
|
*Примечание: Количество элементов указывается на все здание. |
|
|
|
|||

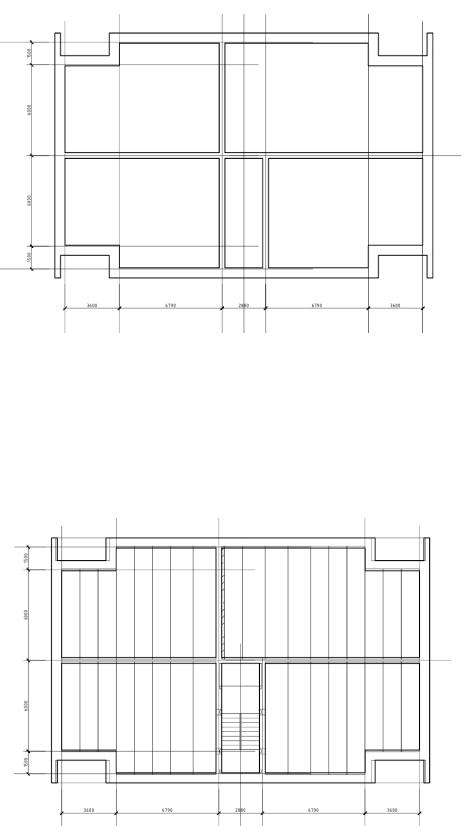

Пример выполнения схемы расположения элементов перекрытия
