ЛР1 / ЛР 1 подготовка
.docxМИНОБРНАУКИ РОССИИ
Санкт-Петербургский государственный
электротехнический университет
«ЛЭТИ» им. В.И. Ульянова (Ленина)
Кафедра РС
отчет
по лабораторной работе №1
по дисциплине «Цифровая электроника»
Тема: «Создание простейшей схемы с помощью Quartus 2»
Студент гр. 9492 |
|
Скотаренко Д.Д. |
Преподаватель |
|
Мамчур Р.М. |
Санкт-Петербург
2021
Цель работы.
Изучить основы построения логических схем в пакете Quartus 2.
1) Задание:
;
В-23
2) Таблица истинности:
-
X2
X3
X4
out
0
0
0
0
0
0
1
0
0
1
0
1
0
1
1
0
1
0
0
1
1
0
1
1
1
1
0
0
1
1
1
1

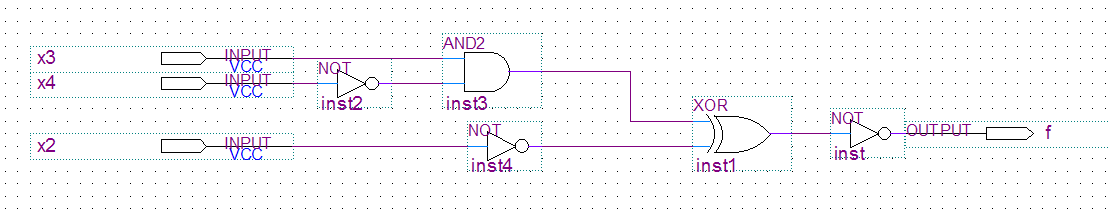

3) Схема в графическом редакторе:
4
)

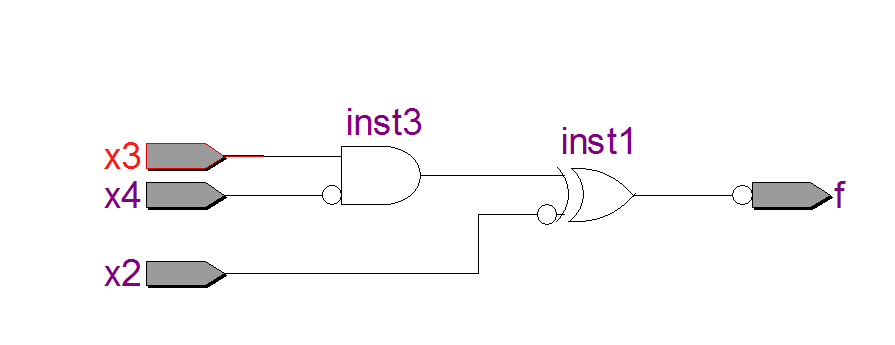

Представление схемы в RTL
viewer:
5
)
Осциллограммы работы схемы с без учёта
задержек и с учётом задержек:
6
)
Описание схемы на языке Verilog:

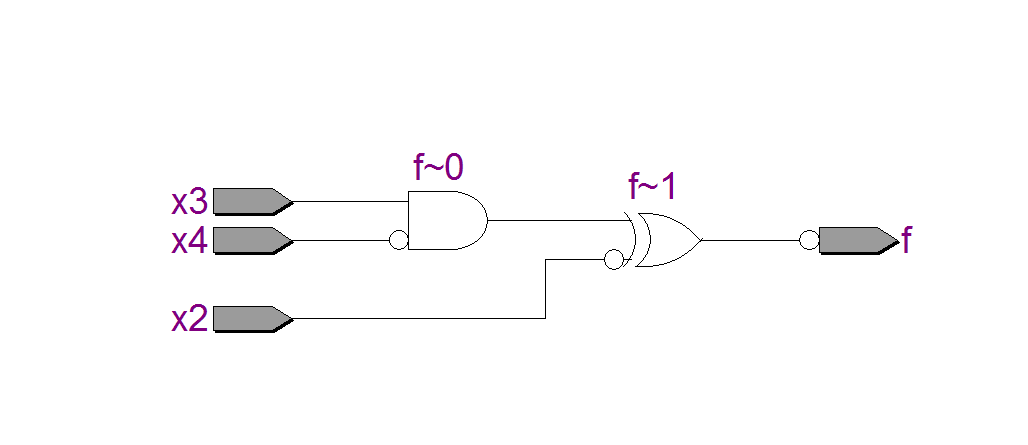

7) Представление Verilog-схемы в RTL-viewer:
8) Осциллограммы работы Verilog-схемы без учёта задержек и с их учётом:
Вывод:
В ходе данной лабораторной работы мы изучили методы построения простейших схем в графическом редакторе Quartus II. Также мы научились строить осциллограммы работы схемы без учёта временных задержек и с их учётом. В дальнейшем, мы изучили представление схем в RLT-viewer и определять по ним правильность построения нашей схемы по блок-диаграммам или на Verilog. Далее мы научились описывать простейшие схемы на языке Verilog, и работать с ними также, как со схемами из блок-диаграмм. Для схемы на Verilog также были построены осциллограммы работы без учёта задержек и с их учётом. В итоге, все значения из таблицы истинности совпали со значениями выходных сигналов схемы на Verilog и схемы из блок-диаграммы.
