лабы / ЛР6
.docxВиниченко Анастасия,
ИВТ-34
Лабораторная работа № 6
№ 1. Исследование прямой, статической и динамической маршрутизации
Шаг 1. Определение маршрутов прямого подключения
Шаг 2. Определение статических маршрутов
Шаг 3. Определение динамических маршрутов
Прямые подключения: 172.16.20.0 – подсеть с PC0, 172.16.100.4 – подсеть между Phoenix1 и Dallas, 172.16.100.8 - подсеть между Phoenix1 и Phoenix2
Прямые подключения: 172.16.100.0 – подсеть между Denver и Dallas, 10.10.254.240 – подсеть между Denver и Denver1, 10.10.254.244 – подсеть между Denver и Denver2, 10.10.254.248 – подсеть между Denver и Chicago,

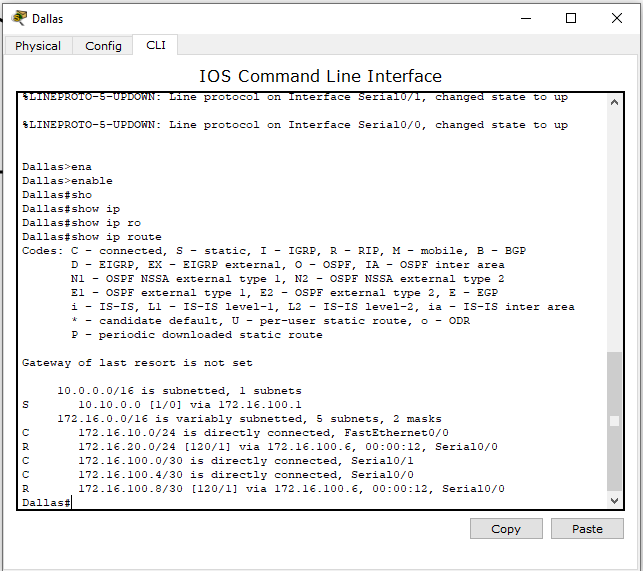

Статические маршруты: 172.16.10.0 – маршрут до подсети с PC6 через 172.16.100.9, 172.16.20.0 – маршрут до подсети с PC0 через 172.16.100.9, 0.0.0.0 – маршрут по умолчанию через 172.16.100.9
Статические маршруты: 10.10.0.0 – маршрут до всех устройств подсети через 172.16.100.1
Динамические маршруты: 10.10.10.0 – маршрут до подсети с PC2, 10.10.20.0 – маршрут до подсети с PC1, 10.10.30.0 – маршрут до подсети с PC3, 10.10.40.0 – маршрут до подсети с PC4, 10.10.254.252 – маршрут до подсети с Chicago1
Динамические маршруты: 172.16.20.0 – подключение по протоколу RIP к подсети с PC0, 172.16.100.8 – подключение по протоколу RIP к подсети между Phoenix1 и Phoenix2
№ 2. Настройка статических маршрутов

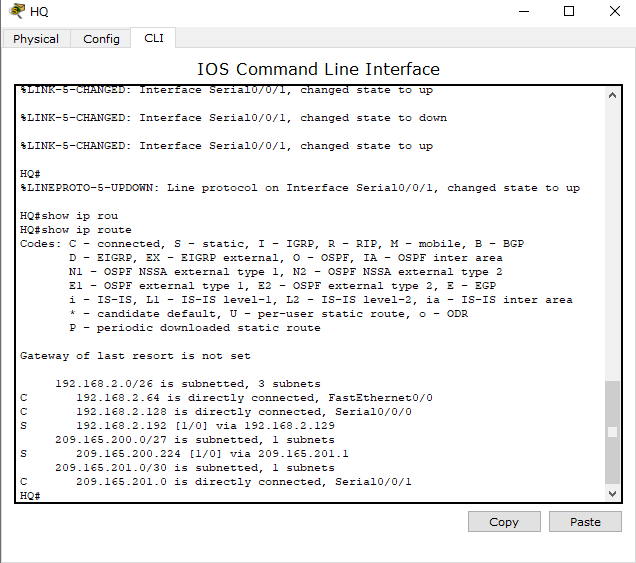

Шаг 1. Настройка статических маршрутов

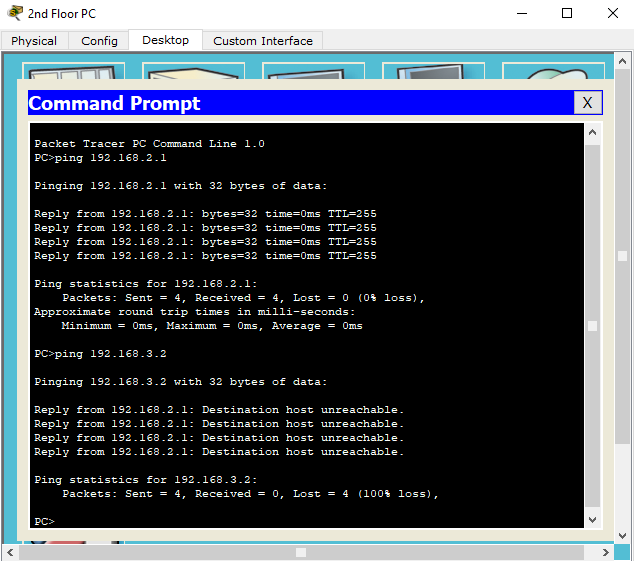

Шаг 2. Проверка конфигураций и подключения
№ 3. Настройка маршрутов по умолчанию

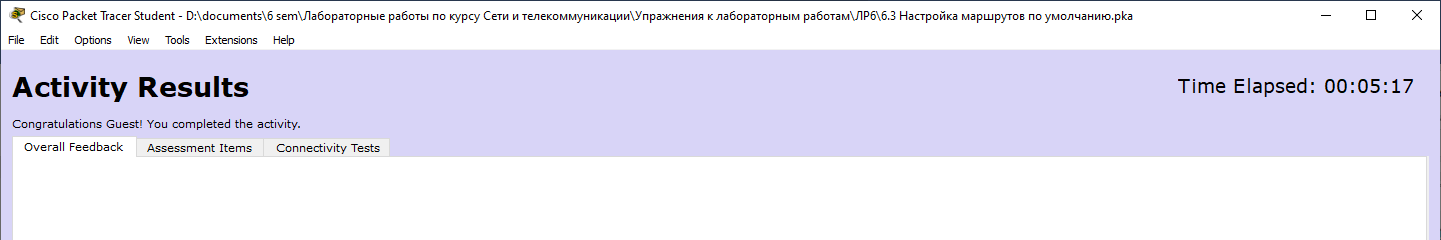

Шаг 1. Настройка маршрута по умолчанию

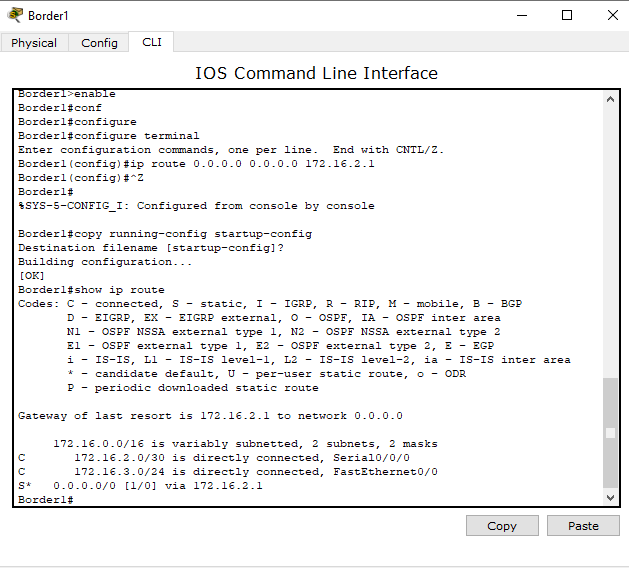

Шаг 2. Настройка пограничного маршрутизатора Border1

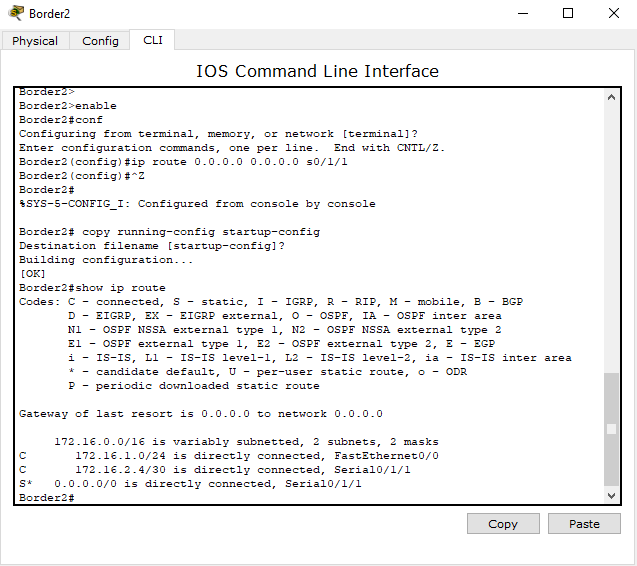

Шаг 3. Настройка пограничного маршрутизатора Border2
Шаг 4. Проверка конфигураций и подключения
№ 4. Маршрутизация между изолированными сетями
Шаг 1. Настройка маршрутизатора Uptown в офисе на окраине и проверка подключения
№ 5. Поиск и устранение неисправностей RIPv2
Шаг 1. Просмотр текущей конфигурации и состояния подключений
Шаг 2. Просмотр конфигураций маршрутизатора и внесение в них необходимых изменений
Шаг 3. Проверка подключений
№ 6. Настройка протокола EIGRP и суммарных маршрутов EIGRP

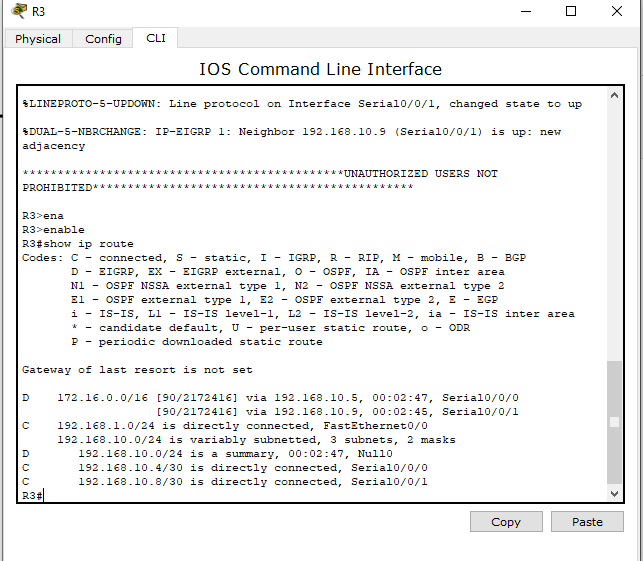

Шаг 1. Обратите внимание на таблицы маршрутизации на всех трех маршрутизаторах
Шаг 2. Отключить автоматическое суммирование на всех трех маршрутизаторах
Шаг 3. Проверка удаления автоматического суммирования и наличия подключения
№ 7. Проверка и устранение неисправностей работы EIGRP

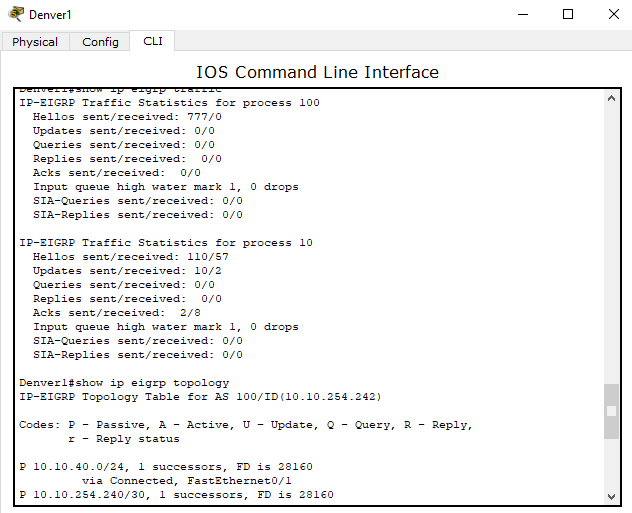

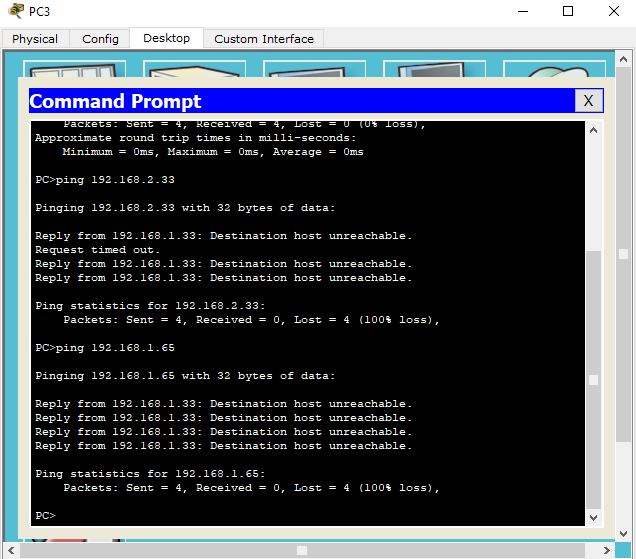

Шаг 1. Определение состояния подключения

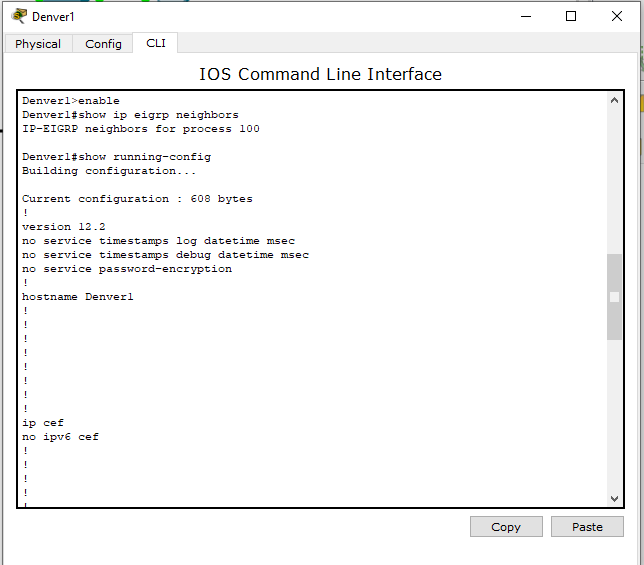

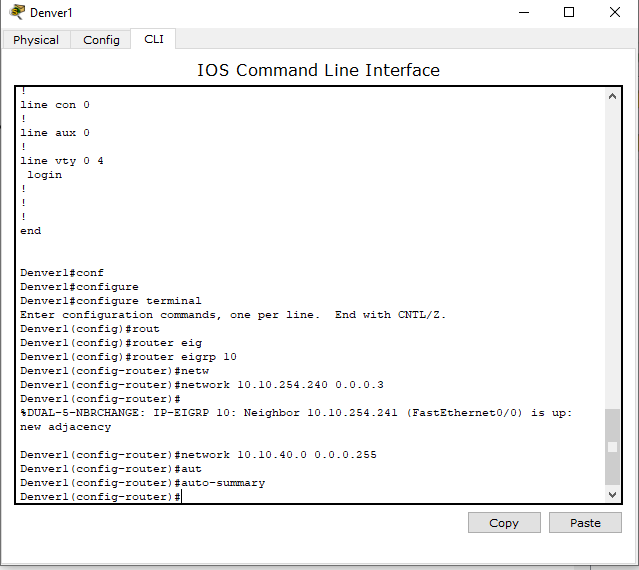

Шаг 2. Корректная настройка EIGRP на маршрутизаторах Chicago1 и Denver1
Шаг 3. Проверка подключений
