Лабораторная работа 6

Вариант 9

fср=24кГц

dK=0.2dБ

Расчёт:

Возьмём C=10нФ

Тогда

R=1/(2*pi*24*10^(3)*10*10^(-9))= 663.4 Ом Используем R=665 Ом

R делитель U:

R(1) = (К1-1)*R = 101.8 Ом Используем R=102 Ом

R(2) = (К2-1)*R = 819.3 Ом Используем R=825 Ом

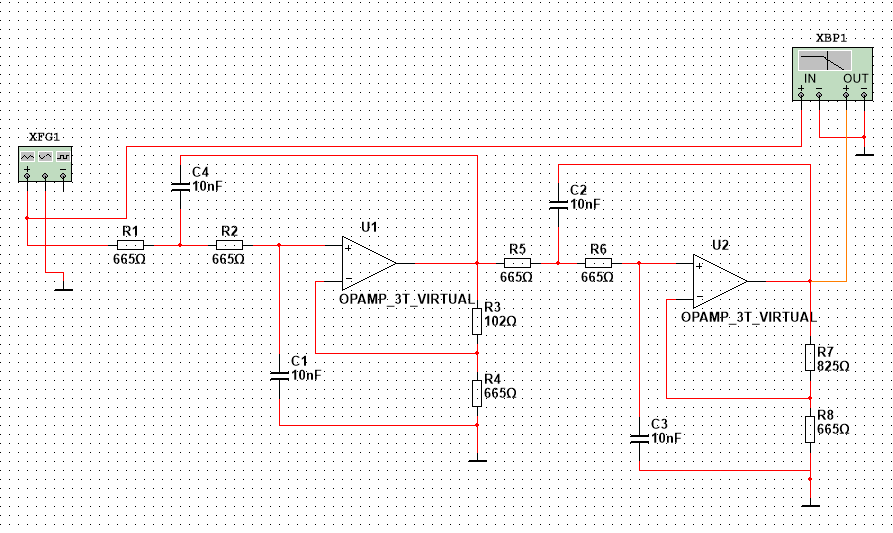

Схема:

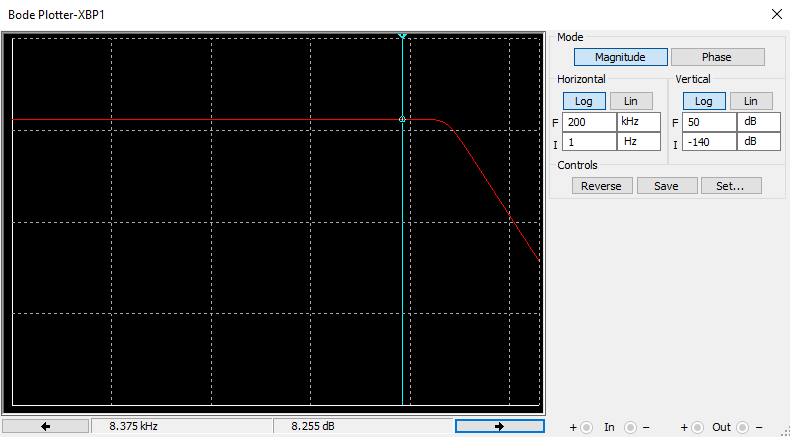

АЧХ:

Частота среза 24кГц.

Рассчёт:

Возьмём C=10нФ

Тогда

R(1)=1/(2*pi*24*10^(3)*10*10^(-9)*0.471)= 1408 Ом Используем R=1400 Ом

R(2)=1/(2*pi*24*10^(3)*10*10^(-9)*0.964)= 688 Ом Используем R=681 Ом

R делитель U:

Ru(1) = (К1-1)*R(1) = 1300.9 Ом Используем R=1300 Ом

Ru(2) = (К2-1)*R(2) = 1213.5 Ом Используем R=1210 Ом

Схема:

АЧХ:

Частота среза примерно равна 24кГц

Расчёт:

Для ФВЧ:

Тогда

R =

Возьмём C=10нФ

Тогда

R(1)= 0.471 /(2*pi*24*10^(3)*10*10^(-9))= 312 Ом Используем R=309 Ом

R(2)= 0.964/(2*pi*24*10^(3)*10*10^(-9))= 639 Ом Используем R=634 Ом

R делитель U:

Ru(1) = (К1-1)*R(1) = 288.3 Ом Используем R=287 Ом

Ru(2) = (К2-1)*R(2) = 1138.7 Ом Используем R=1130 Ом

Схема

АЧХ

Частота среза примерно 24кГц

ФНЧ Баттерворта

ФНЧ Чебышева

ФВЧ Чебышева
