Теоретические основы электротехники 4 семестр / Лабы / 1 / Lab_1_TOE_С
.docxНижегородский государственный
технический университет
имени Р.Е. Алексеева
Кафедра: «Теоретическая и общая электротехника»
Отчет по лабораторной работе № 1
«Переходные процессы в цепи первого порядка»
Выполнили:
Студенты 19-Э-5
Федоров К.Р.
Шургалина В.И.
Реунов Д.Ю.
Проверил: Степанов К.С.
Нижний Новгород 2021

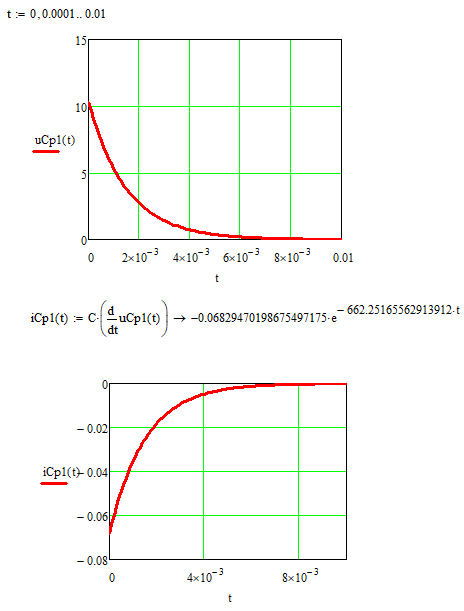

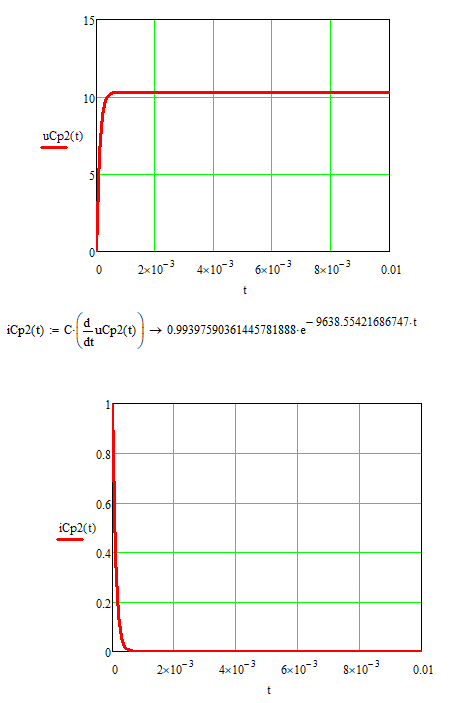

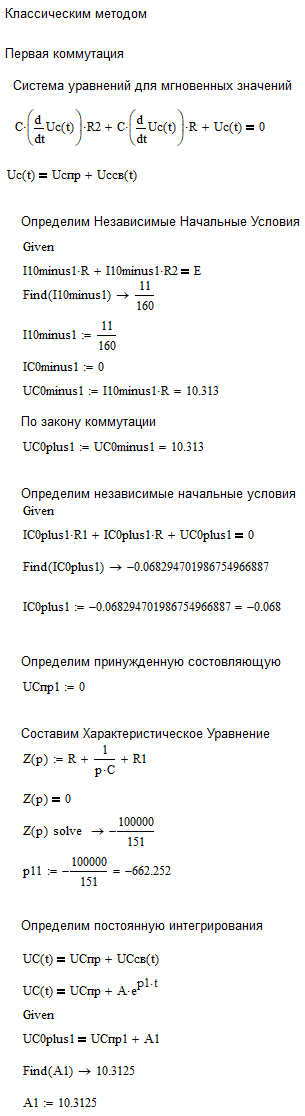

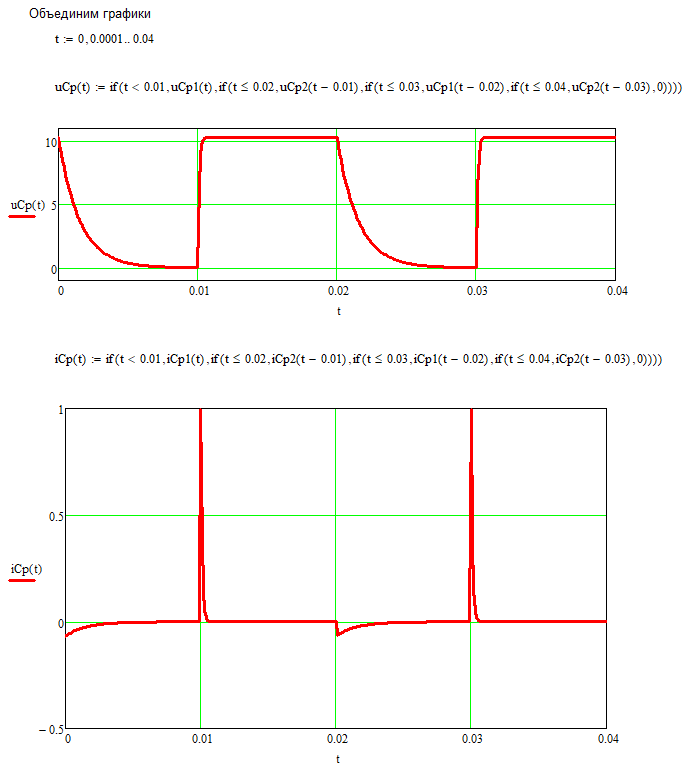

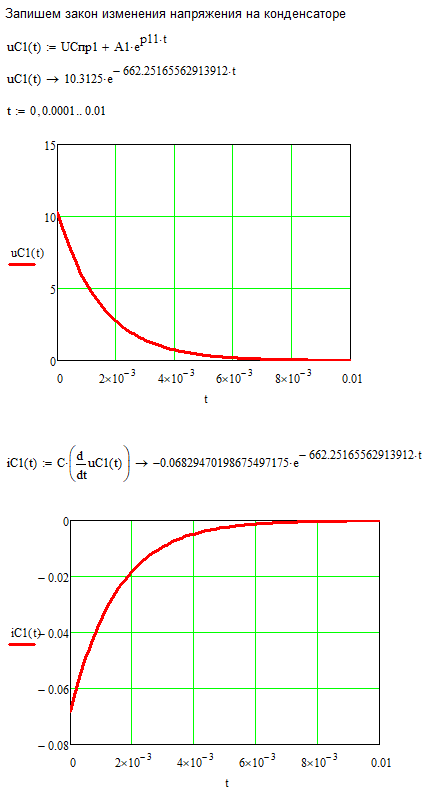

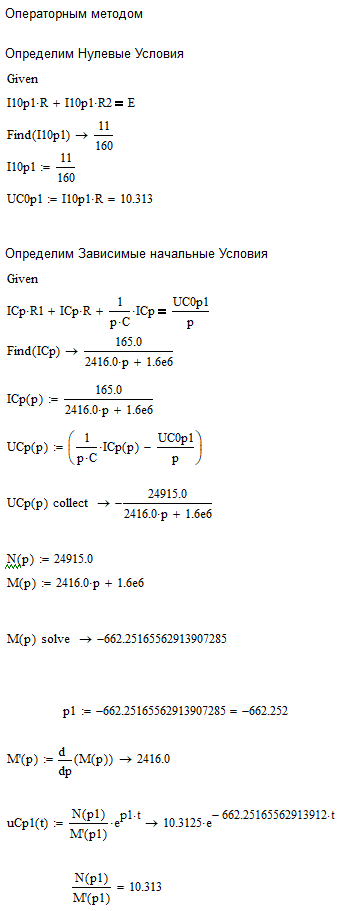

Цель работы: исследование переходных процессов в цепи первого порядка. Найти законы изменения тока и напряжения на емкости двумя методами: операторным и классическим. Сравнить полученные графики с изображениями, считанными с осциллографа.

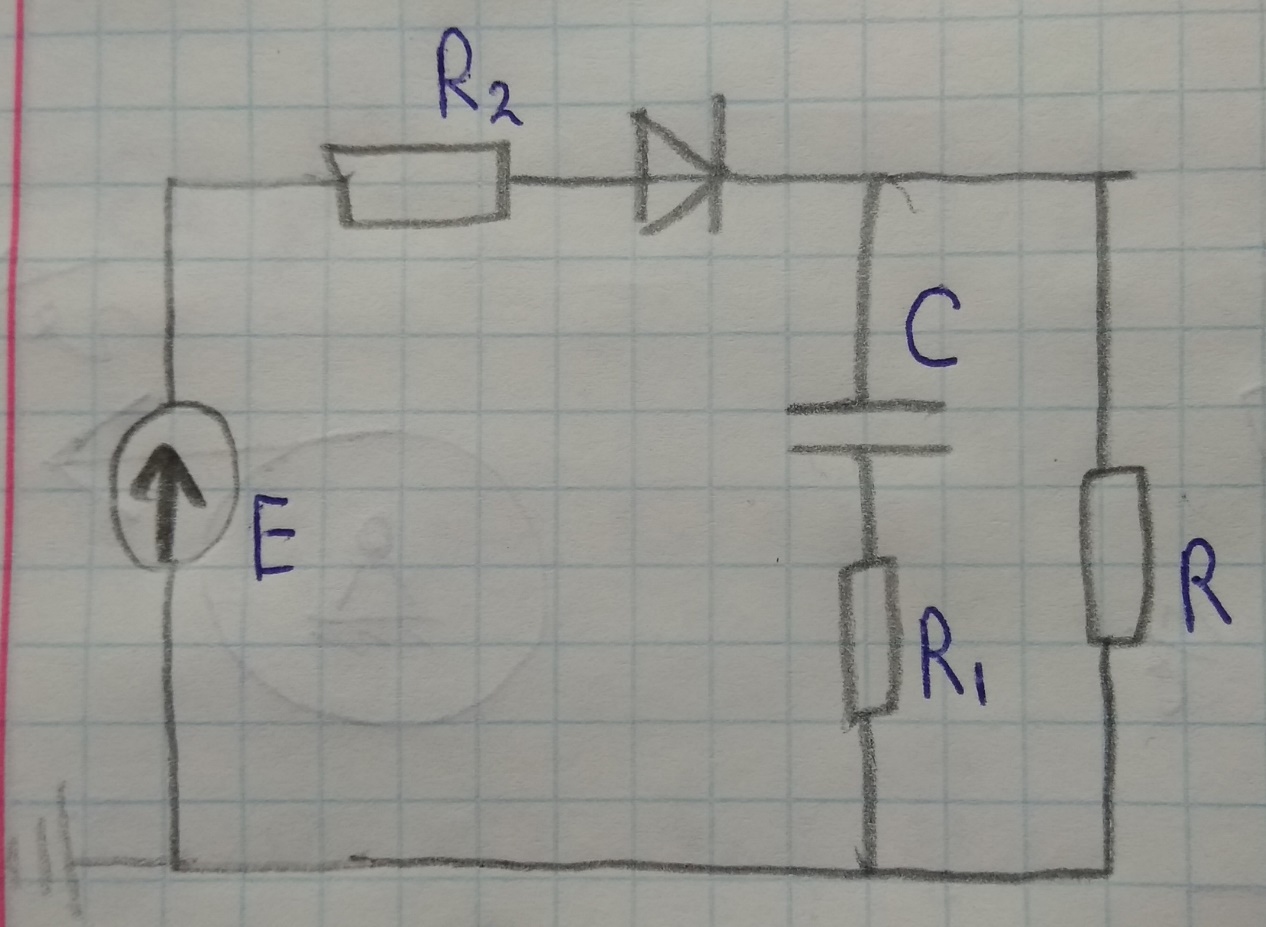

Исходная схема:

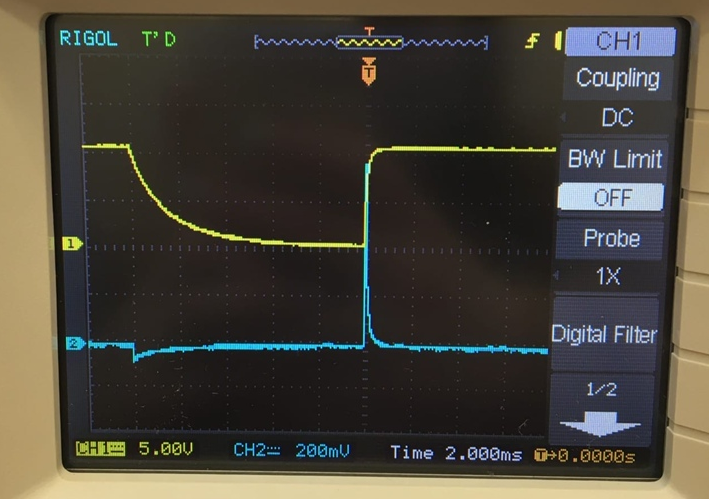

График, полученный в ходе лабораторной работы:

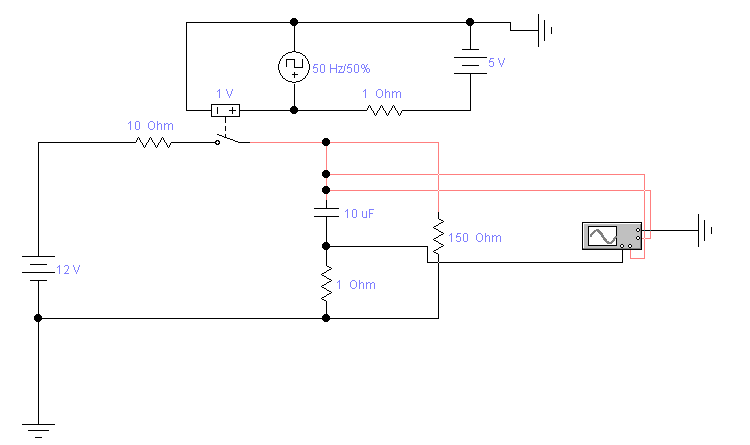

Схема в Electronic Work Bench:

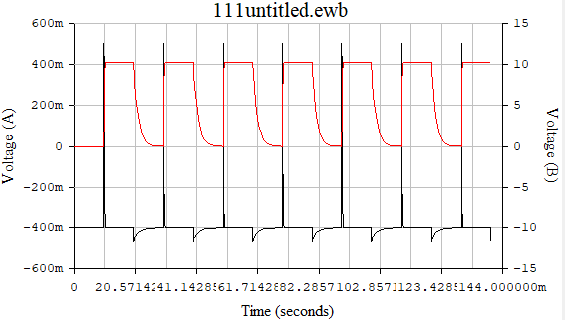

График, полученный на осциллографе в Electronic Work Bench:
Вывод: в ходе работы мы изучили переходные процессы в цепи первого порядка и определили законы изменения напряжения и тока на емкостном элементе двумя способами: Классическим и Операторным. Значения корней характеристического уравнения и постоянных интегрирования в данных методах сошлись, что говорит о верности решения. Также мы получили аналогичные графики, что и программе WorkBench.
