ФЕДЕРАЛЬНОЕ АГЕНСТВО ПО ОБРАЗОВАНИЮ

ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧЕРЕЖДЕНИЕ

ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

НИЖЕГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ им. Р.Е. Алексеева

Кафедра «Теоретические основы электротехники»

ОТЧЕТ ПО ЛАБОРАТОРНОЙ РАБОТЕ №2

ПОВЕРКА ТЕХНИЧЕСКОГО ВОЛЬТМЕТРА МАГНИТОЭЛЕКТРИЧЕСКОЙ СИСТЕМЫ

по курсу “Метрология и электрические измерения”

Выполнили:

студенты гр. 19-Э-5

2 подгруппа

Проверил:

Охулков С.Н

Нижний Новгород 2021 г.

Цель работы: Ознакомиться с принципом действия вольтметра магнитоэлектрической системы и научиться производить измерения постоянных напряжений с его помощью, изучить схему поверки вольтметра, определить класс точности поверяемого вольтметра, изучить методы поверки измерительных средств.

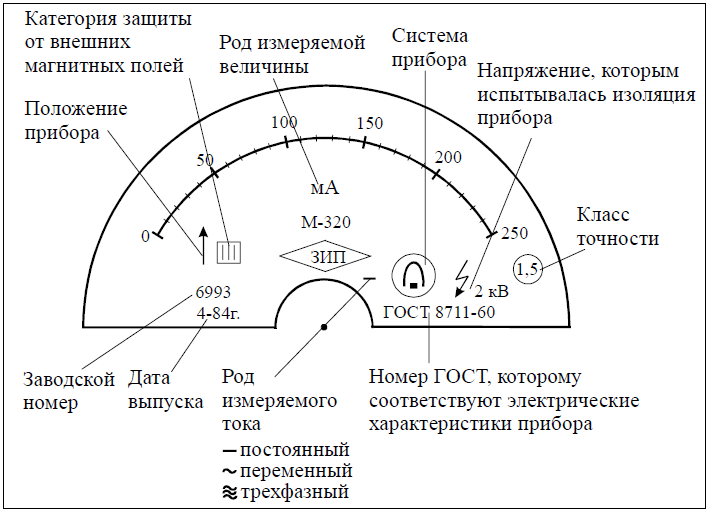

Рис.1 – Шкала измерительного прибора

Рис. 2 – Подвижная катушка в радиальном магнитном поле

Схема 1 – Схемы включения в электрическую измерительную цепь вольтметров (б) магнитоэлектрической системы для их поверки

Схема 2 – схема установки

где ИП – поверяемый вольтметр (по табл. 1 PV2),

PV – контрольный вольтметр - мультиметр.

Таблица 1 – Измерительные приборы

Наименование

Система прибора

Класс точности

Пределы измерений

Цена деления

вольтметр (PV2)

магнитоэлектрическая

1,5

50 В

1 В/дел

Мультиметр

VC890D

0,5

200 B

Таблица 2 – Результаты измерений и вычислений

п/п

Показания приборов

Погрешности

Поправка δU

Напряжение U

контрольного вольтметра

Поверяемого ИП

Абсолютная ΔU

Приведённая о.п. %

Измерение 1

Измерение 2

Измерение 3

Среднее значение

В

В

В

В

В

В

%

В

В

1

8,8

9

9

9

9

0,2

2,273

-0,2

10

2

18,7

19

19

19

19

0,3

1,604

-0,3

20

3

28,6

29

30

29

29,33

0,73

2,564

-0,73

30

4

38,5

40

40

40

40

1,5

3,896

-1,5

40

5

48,4

50

50

50

50

1,6

3,306

-1,6

50

Обработка результатов опыта:

Вычисляем по результатам измерения абсолютную погрешность в нескольких точках шкалы поверяемого вольтметра:

U = Uп - Uо­ , В

U =9– 8,8= 0,2 В

U = 19 – 18,7= 0,3 В

U = 29,33 – 28,6= 0,73В

U = 40 – 38,5= 1,5В

U = 50 – 48,4= 1,6 В

Вычисляем относительную погрешность поверяемого вольтметра:

U

о = ----- 100%,

Uо

0,2

о = ----- 100% = 2,273%

8,8

0,3

о = ----- 100% = 1,604 %

18,7

0,73

о = ----- 100% = 2,564 %

28,6

1,5

о = ----- 100% = 3,896 %

38,5

1,6

о = ----- 100% = 3,306 %

48,4

Вычисляем поправку:

δU = -U, В

δU = -0,2 В

δU = -0,3 В

δU = -0,73 В

δU = -1,5 В

δU = -1,6 В

Определяем класс точности поверяемого вольтметра и сравниваем его с классом точности, нанесенного на шкале поверяемого вольтметра:

Umax

Д = ------ 100%,

Uн

1,6

Д = ------ 100% = 0,8 %

200

Построили график поправок δU = f(Uп):

Вывод: произвели поверку вольтметра PV2. Для этого сравнили его показания в цепи в нескольких состояниях со значениями образцового измерительного прибора (вольтметр мультиметра). Произвели расчет абсолютной погрешности поверяемого прибора, рассчитали его относительную погрешность, вычислили поправку. Определили класс точности поверяемого вольтметра (0,8) и сравнили его с классом точности, нанесенного на шкале поверяемого вольтметра (1,5). Построили график поправок δU = f(Uп). Таким образом, данный вольтметр соответствует своему заданному классу точности.
