ОТЧЕТ ПО ЛАБОРАТОРНОЙ РАБОТЕ №1

ПОВЕРКА ТЕХНИЧЕСКОГО АМПЕРМЕТРА МАГНИТОЭЛЕКТРИЧЕСКОЙ СИСТЕМЫ

по курсу “Метрология и электрические измерения”

Выполнили:

студенты гр. 19-Э-5

2 подгруппа

Проверил:

Охулков С.Н.

Нижний Новгород 2021 г.

Цель работы: ознакомиться с принципом действия амперметра магнитоэлектрической системы и научиться производить измерения постоянных токов с его помощью, изучить схему поверки амперметра, определить класс точности поверяемого амперметра, изучить методы поверки измерительных средств.

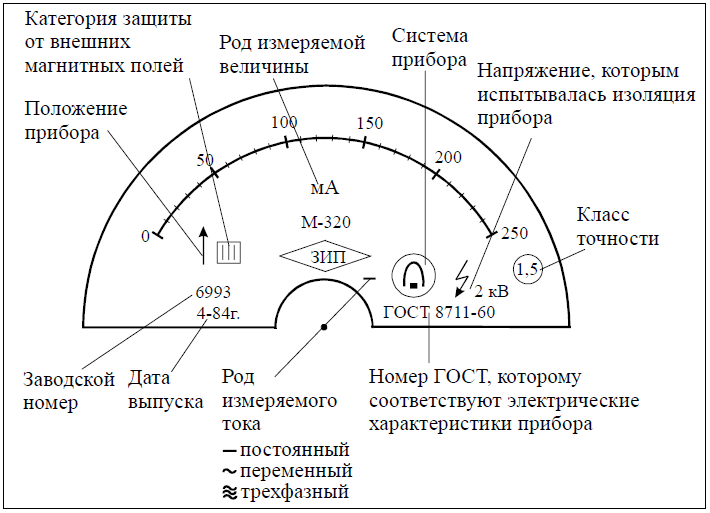

Рис.1 – Шкала измерительного прибора

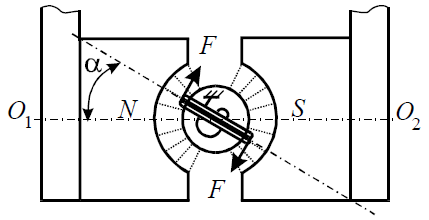

Рис. 2 – Подвижная катушка в радиальном магнитном поле

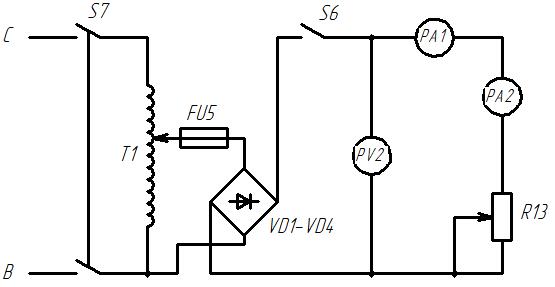

Схема 1

где PА1 – контрольный амперметр (мультиметр),

PА2 – поверяемый амперметр.

Таблица 1 – Измерительные приборы

Наименование	Система прибора	Класс точности	Пределы измерений	Цена деления
миллиамперметр (РА2)	магнитоэлектрическая	1,5	30 мА	1 мА/дел
миллиамперметр (РА1)	магнитоэлектрическая	1,5	5 мА	0,2 мА/дел
вольтметр (PV2)	магнитоэлектрическая	1,5	100 В	2 В/дел
Мультиметр	VC890D	1,2 – на I 0,5 – на U	200 мА	–

R14=1,98 кОм

R15=9,8 кОм

R11=9,83 кОм

R12=19,76 кОм

R10=18,6 Ом

RвИП=32,2 Ом

RвPV2=1,064 МОм

RвPA2=25,7 Ом

Таблица 2 – Результаты измерений и вычислений

№ п/п	Показания приборов					Погрешности		Поправка δI	Напряжение U
	Образцового ИП	Поверяемого А2				Абсолютная ΔI	Приведённая о.п. %
		1 измерение	2 измерение	3 измерение	Среднее значение
	мА	мА	мА	мА	мА	мА	%	мА	В
1	4,3	4,5	4	4,1	4,2	0,1	2,326	-0,1	10
2	9,3	9	9,2	9,3	9,17	0,133	1,434	-0,133	20
3	14,3	15	14,5	14,5	14,7	0,367	2,564	-0,367	30
4	19,2	20	19,5	19,5	19,7	0,467	2,431	-0,467	40
5	24,3	24,5	24,3	24,5	24,4	0,133	0,549	-0,133	50

Обработка результатов опыта:

Вычисляем по результатам измерения абсолютную погрешность в нескольких точках шкалы поверяемого амперметра:

I = I_п – I_о , мА

I = 4,2 – 4,3=0,1 мА

I = 9,17 – 9,3=0,133 мА

I =14,7– 14,3=0,367 мА

I = 19,7 – 19,2=0,467 мА

I = 24,4 – 24,3=0,133 мА

Вычисляем относительную погрешность поверяемого амперметра:

I

_о = ----- 100%,

I_о

0,1

_о = ----- 100% = 2,326 %

4,3

0,133

_о = ----- 100% = 1,434 %

9,3

0,367

_о = ----- 100% = 2,564 %

14,3

0,467

_о = ----- 100% = 2,431%

19,2

0,133

_о = ----- 100% = 0,549 %

24,3

1.9.3. Вычисляем поправку:

δI = -I, мА

δI = -0,1 мА

δI = -0,133 мА

δI = -0,367 мА

δI = -0,467 мА

δI = -0,133 мА

1.9.4. Определяем класс точности поверяемого амперметра и сравниваем его с классом точности, нанесенного на шкале поверяемого амперметра:

I_max

_Д = ------ 100%,

I_н

0,467

_Д = ------ 100% = 1,556 %

30

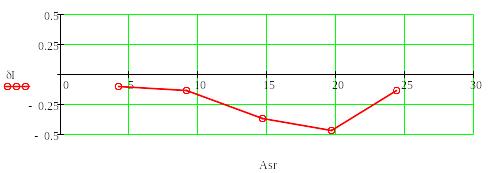

1.9.5. Построили график поправок δI = f(I_п):

Вывод: произвели поверку миллиамперметра PA2. Для этого сравнили его показания в цепи в нескольких состояниях со значениями образцового измерительного прибора (миллиамперметр мультиметра). Произвели расчет абсолютной погрешности поверяемого прибора, рассчитали его относительную погрешность, вычислили поправку. Определили класс точности поверяемого амперметра (1,556) и сравнили его с классом точности, нанесенного на шкале поверяемого амперметра (1,5). Таким образом, данный миллиамперметр не соответствует своему заданному классу точности и должен использоваться с более низким классом точности, если это возможно или необходимо его заменить.
