Нижегородский Государственный Технический Университет

Имени Р.Е.Алексеева

Кафедра “Теоретическая и общая электротехника”

Отчет по лабораторной работе №2

“Двигатель постоянного тока с независимым возбуждением”

Выполнили:

Орехов Д.И. Шургалина В.И. Федоров К.Р. Реунов Д.Ю.

Проверил:

Кралин А.А.

Нижний Новгород

2021 г.

Цель работы: ознакомиться с двигателем постоянного тока с независимым возбуждением и исследовать его характеристики

1. Определение механической и электромеханической характеристики n=f(М) двигателя постоянного тока с независимым возбуждением I ток якоря двигателя М2. U напряжение якоря двигателя М2. n частота вращения M значение электромагнитного момента.

I, A

0,119

0,142

0,160

0,171

0,182

0,190

0,201

0,301

0,380

0,461

n, мин- 1

1500

1489

1480

1476

1472

1466

1462

1414

1378

1343

U, В

185,4

185,5

185,4

185,4

185,3

185,4

185,6

185,4

185,4

185,3

M, Н·м

1.33

1.59

1.79

1.92

2.04

2.13

2.26

3.38

4.27

5.18

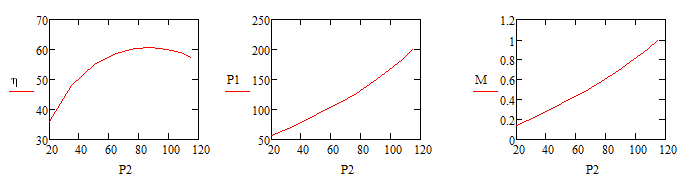

2. Определение рабочих характеристик n=f(Р2), Р1=f(Р2), М=f(Р2), η=f(Р2) двигателя постоянного тока с независимым возбуждением

Iя ток якоря двигателя М2. Uв напряжение возбуждения двигателя М2. Uя напряжение якорной обмотки двигателя М2. n частота вращения. Р1 значение потребляемой мощности. Р2 значение полезной мощности. М значение электромагнитного момента. η – коэффициент полезного действия двигателя. Rв=1229 Ом сопротивление возбуждения. Rя=63 Ом сопротивление якоря

Uв, B

209

208

208

208

207

207

207

207

207

Iя, А

0,114

0,201

0,302

0,405

0,500

0,601

0,701

0,802

0,900

Uя, В

185,4

185,4

185,3

185,2

185,2

185,2

185

185

184,9

n, мин-1

1506

1463

1414

1368

1327

1284

1243

1199

1156

P1, Вт

56,67

72,46

91,16

110,20

127,46

146,17

164,55

183,23

201,27

P2, Вт

20,31

34,72

50,21

64,67

76,85

88,55

98,72

107,84

115,38

M, Н*м

0,135

0,238

0,356

0,474

0,581

0,692

0,797

0,902

1,001

η, %

35,84

47,91

55,08

58,68

60,29

60,58

59,98

58,85

57,32

3. Регулирование частоты вращения двигателя постоянного тока с независимым возбуждением изменением напряжения якоря

U напряжение двигателя М2. n частота вращения.

U, В

187,3

174,2

161,6

149,8

137,4

125,6

113,2

101,4

77,2

53,1

n, об/мин

1509

1403

1300

1200

1099

1001

900

802

600

400

4. Регулирование частоты вращения двигателя постоянного тока с независимым возбуждением изменением сопротивления реостата в цепи якоря.

r сопротивление реостата А7. n частота вращения.

r, Ом

0

10

20

30

40

50

60

70

80

90

100

n, об/мин

1500

1493

1467

1450

1437

1421

1404

1385

1367

1351

1339

5. Регулирование частоты вращения двигателя постоянного тока с независимым возбуждением изменением тока возбуждения.

Iв ток возбуждения двигателя М2. n частота вращения

Iв, А

0,156

0,146

0,135

0,126

0,117

0,110

0,105

0,099

0,095

0,091

0,087

n, об/мин

1000

1023

1058

1090

1126

1159

1188

1223

1246

1276

1308
