Цель работы: ознакомиться с генератором постоянного тока и исследовать его характеристики
Экспериментальная часть:
1.Снятие характеристики холостого хода
Характеристика холостого хода представляет собой зависимость U0=E0=f(If) при Ia=0
If, A |
0.03 |
0.023 |
0.39 |
0.56 |
0.8 |
0.1 |
0.12 |
0.14 |
0.16 |
0.18 |
E0, B |
10.8 |
48.9 |
76.5 |
100.6 |
129.8 |
147.6 |
161.3 |
172.2 |
181.8 |
189.5 |
С хема:
2.Снятие характеристики короткого замыкания
Характеристика КЗ представляет собой зависимость Ik=f(If).
If, A |
0.003 |
0.015 |
0.03 |
0.045 |
0.06 |
0.075 |
Ik, A |
0.202 |
0.553 |
0.811 |
0.995 |
1.127 |
1.24 |
С хема:
3. Снятие внешней и регулировочной характеристик.
3.1 Внешняя характеристика представляет собой зависимость U1=f(I1) при If=Iвн=const
I, A |
0 |
0.058 |
0.111 |
0.164 |
0.213 |
0.261 |
U, B |
153.2 |
149.2 |
145 |
140.8 |
137 |
133 |
3.2 Регулировочная характеристика представляет собой зависимость If=f(I) при U2=Uан
I, A |
0.054 |
0.104 |
0.159 |
0.186 |
0.213 |
0.258 |
If, A |
0.095 |
0.1 |
0.106 |
0.108 |
0.109 |
0.118 |

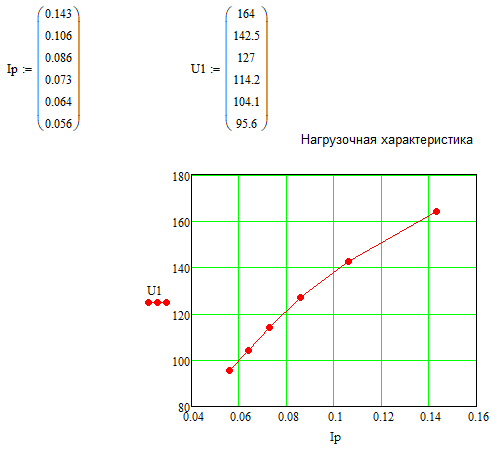

3.3 Нагрузочная характеристика представляет собой зависимость U1=f(If)
If, A |
0.143 |
0.106 |
0.086 |
0.073 |
0.064 |
0.056 |
U1, B |
164 |
142.5 |
127 |
114.2 |
104.1 |
95.6 |

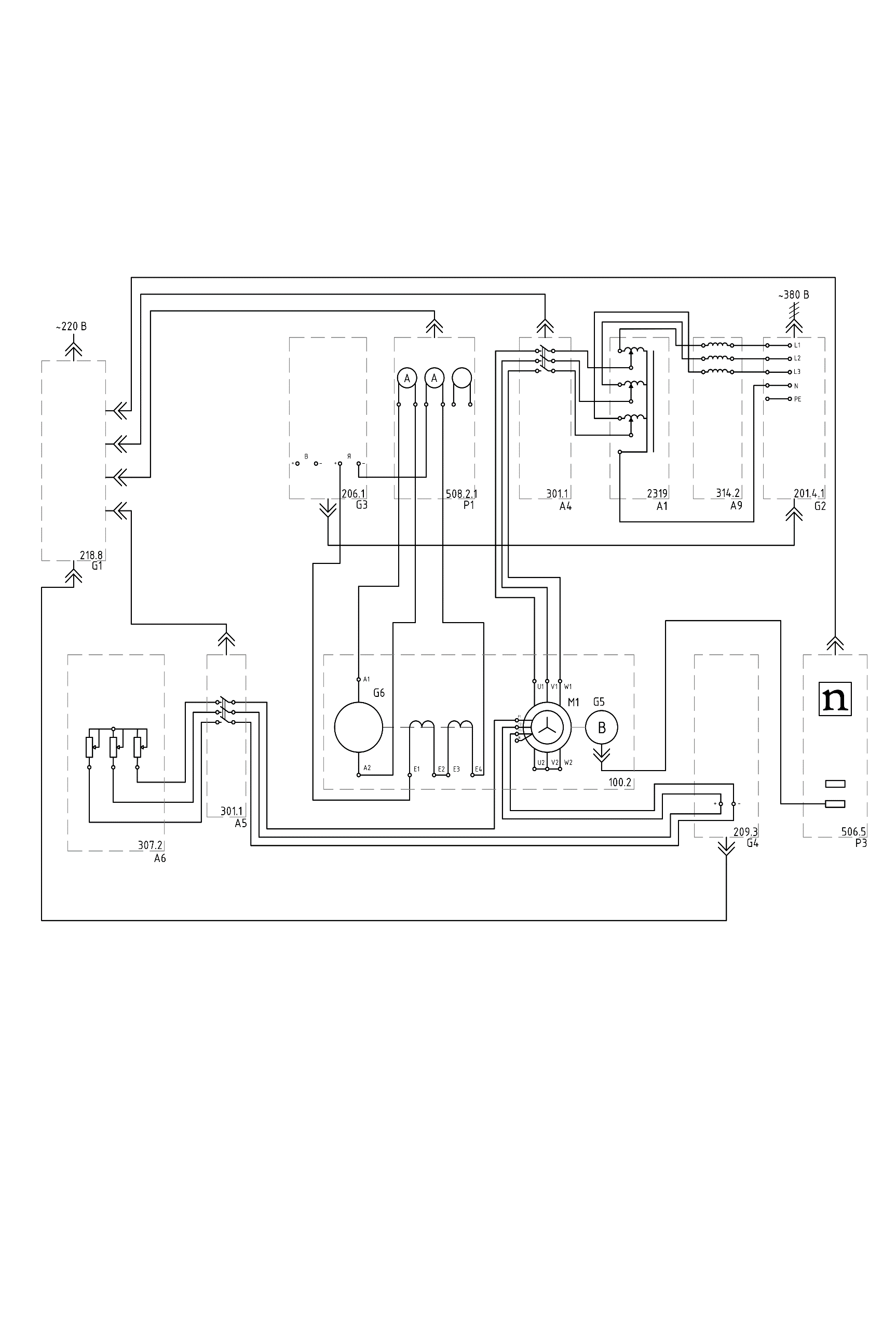

С хема:
