Центр дистанционного обучения
ПРОЕКТИРОВАНИЕ БАЗ ДАННЫХ
ФИО преподавателя: Володина А.М.
e-mail: volodina@mirea.ru
Online-
edu.mirea.ru online.mirea.ru
Центр дистанционного обучения
Тема
КОНЦЕПТУАЛЬНОЕ
И
ДАТАЛОГИЧЕСКОЕ ПРОЕКТИРОВАНИЕ БАЗ ДАННЫХ
Online-
edu.mirea.ru online.mirea.ru
Центр дистанционного обучения
План лекции
•Сущность методологии объектно-ориентированного проектирования
•Унифицированный язык моделирования UML
online.mirea.ru
Центр дистанционного обучения

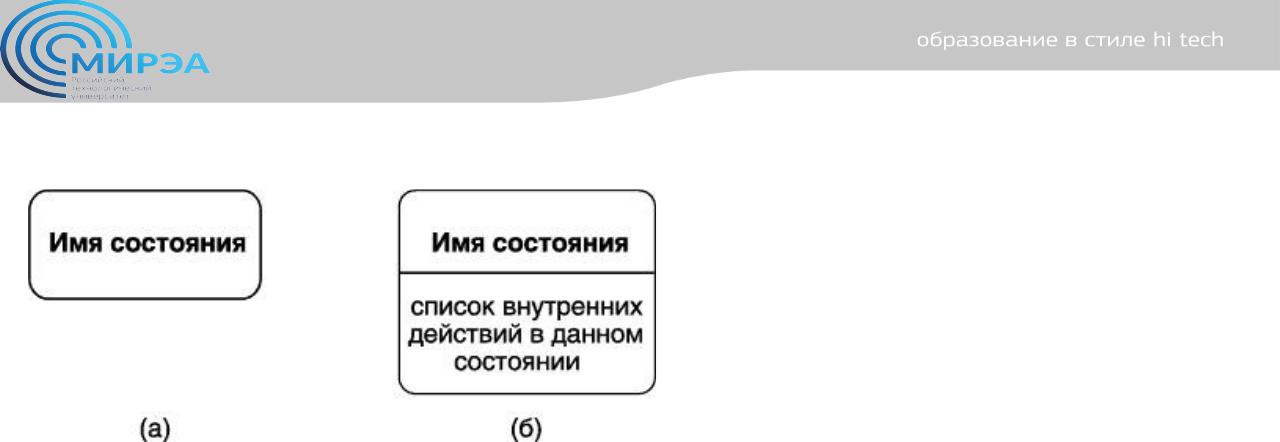

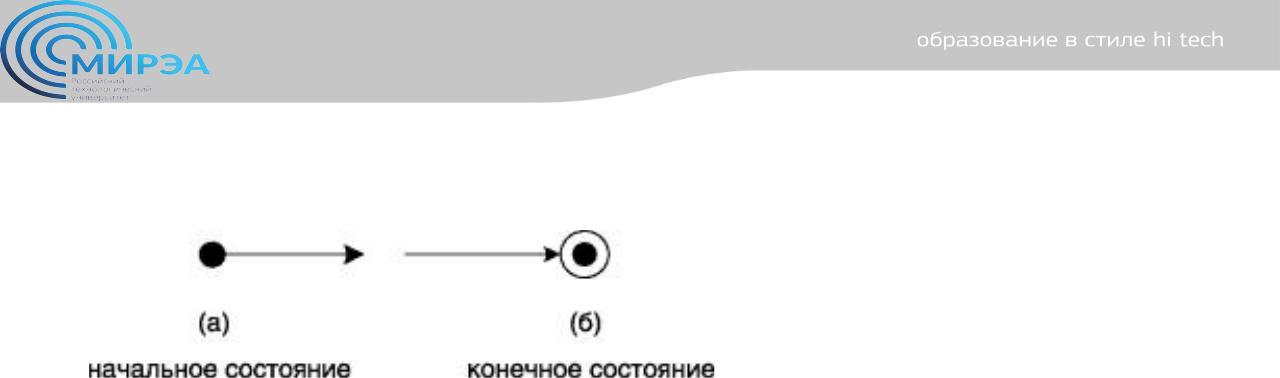

Диаграммы состояний
Каждое действие записывается в виде отдельной строки и имеет следующий формат:
<метка действия '/ ' выражение действия>
online.mirea.ru
Центр дистанционного обучения
Диаграммы состояний
Входное действие (entry action) Внутренняя деятельность (do activity) Действие выхода (exit action)
online.mirea.ru
Центр дистанционного обучения
Диаграммы состояний
Каждый переход может быть помечен строкой текста, которая имеет следующий общий формат: <имя события>'('<список параметров, разделенных запятыми>')' '['<сторожевое условие>']' <выражение действия>.
online.mirea.ru
Центр дистанционного обучения
Диаграммы состояний
триггерного (а) и нетриггерного (б) переходов на диаграмме состояний
online.mirea.ru
Центр дистанционного обучения
Диаграммы состояний

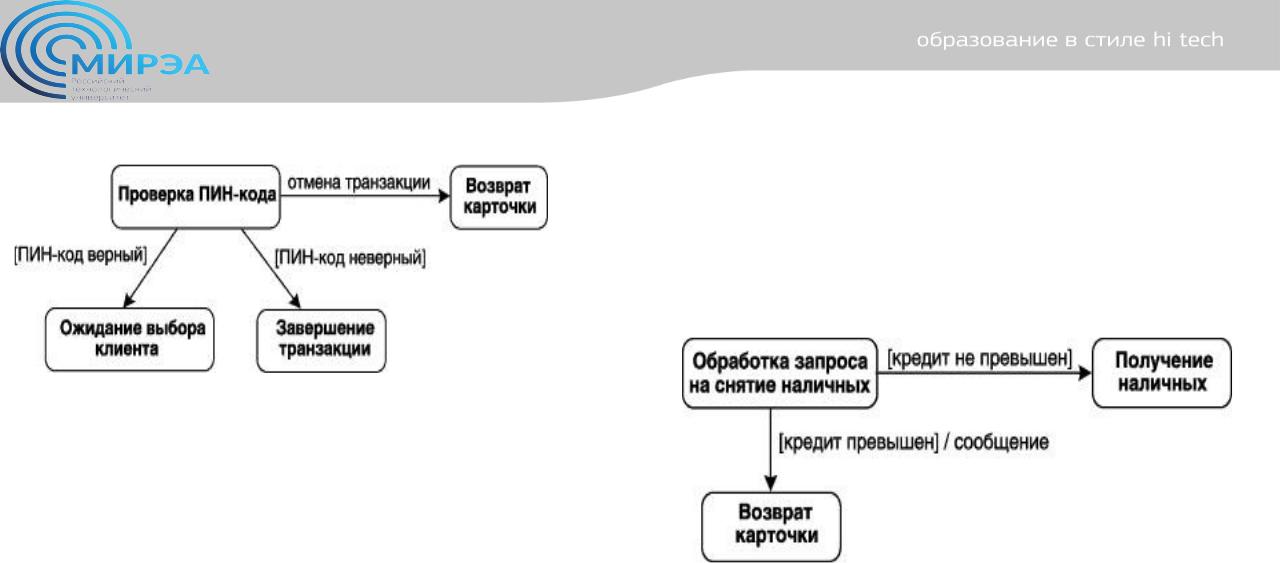

Выражение действия (action expression) записывается после знака "/" в строке текста, |
|
присоединенной к соответствующему переходу. |
|
В общем случае, выражение действия может содержать целый список отдельных действий, |
|
разделенных символом ";". |
online.mirea.ru |
Центр дистанционного обучения
Диаграммы состояний
Do: ^Цель.Событие(Аргументы),
где Цель – это объект, получающий событие, Событие – посылаемое сообщение, а Аргументы являются параметрами посылаемого сообщения.
online.mirea.ru
Центр дистанционного обучения
Диаграммы состояний
online.mirea.ru
