Диаграмма коммуникации

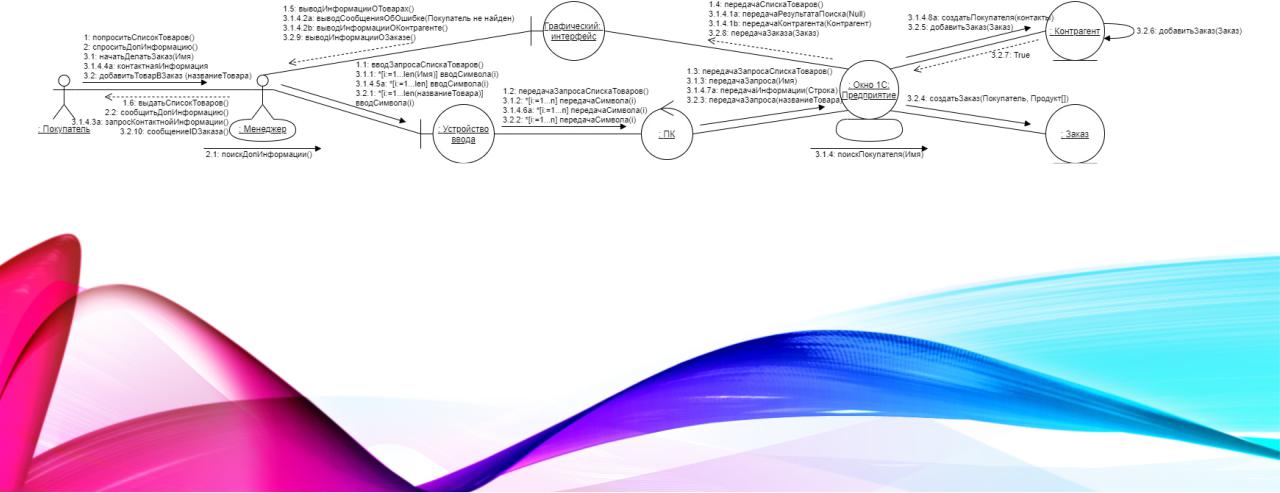

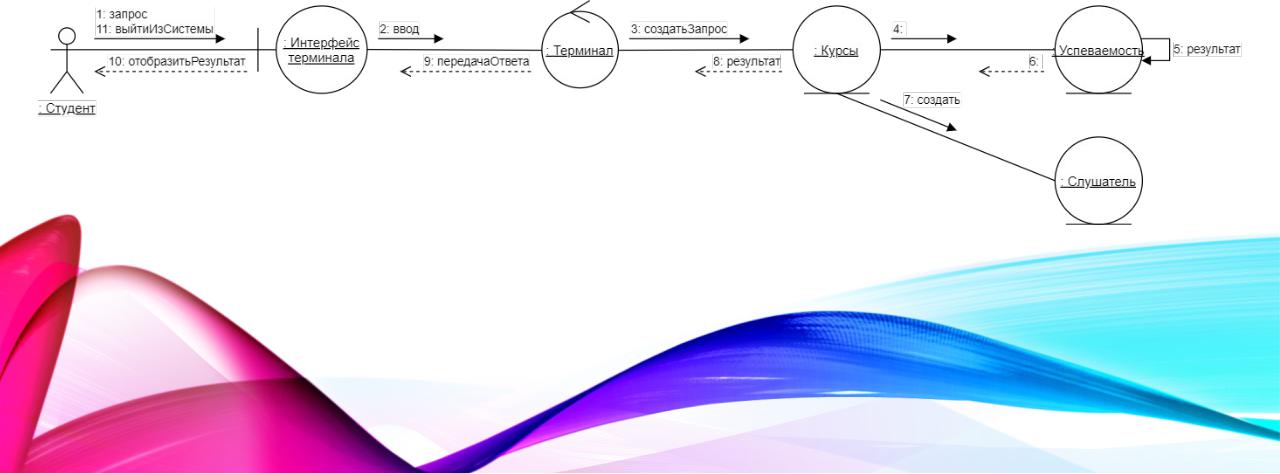

Диаграмма коммуникации (в UML 1.x – диаграмма кооперации) – диаграмма поведения, на которой изображаются взаимодействия между частями композитной структуры или ролями кооперации. В отличие от диаграммы последовательности, на диаграмме коммуникации явно указываются отношения между объектами, а время как отдельное измерение не используется (применяются порядковые номера вызовов). Диаграмма коммуникации моделирует взаимодействия между объектами или частями в терминах упорядоченных сообщений. Чтение диаграммы коммуникации начинается с сообщения 1.0 и продолжается по направлению пересылки сообщений от объекта к объекту.

Диаграмма коммуникации
по описанию варианта использования

Диаграмма коммуникации
регистрации оптового заказа

Диаграмма классов

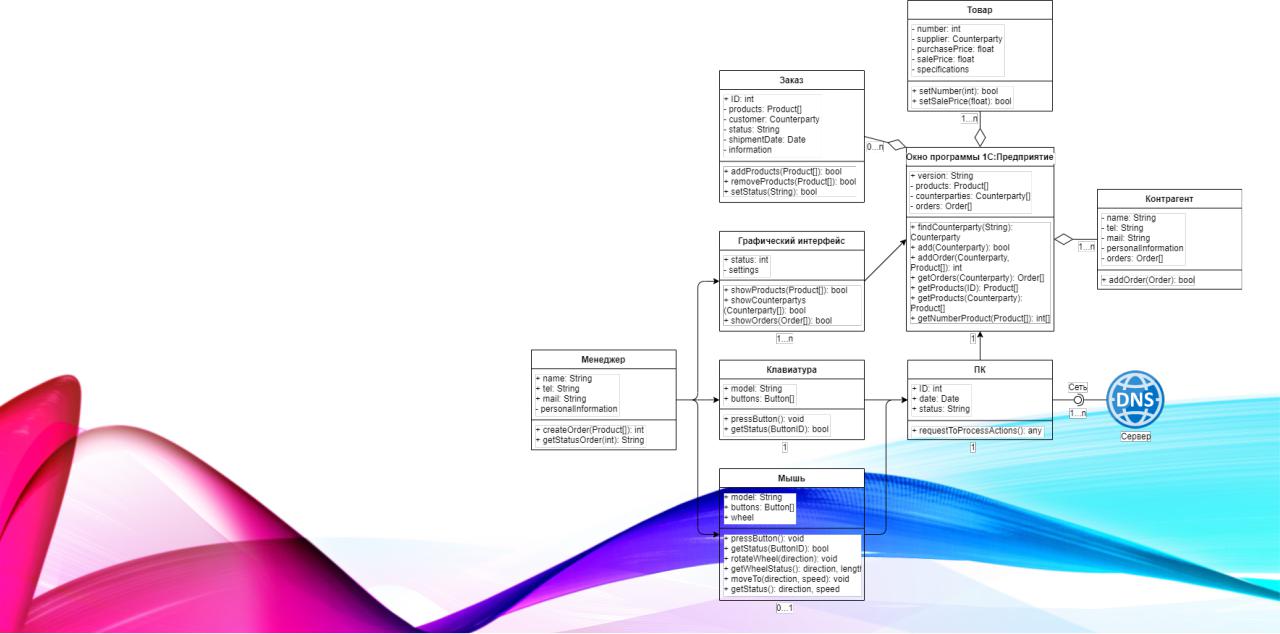

Диаграмма классов (англ. class diagram) – структурная диаграмма языка моделирования UML, демонстрирующая общую структуру иерархии классов системы, их коопераций, атрибутов (полей), методов, интерфейсов и взаимосвязей между ними. Широко применяется не только для документирования и визуализации, но также для конструирования посредством прямого или обратного проектирования.

Диаграмма деятельности

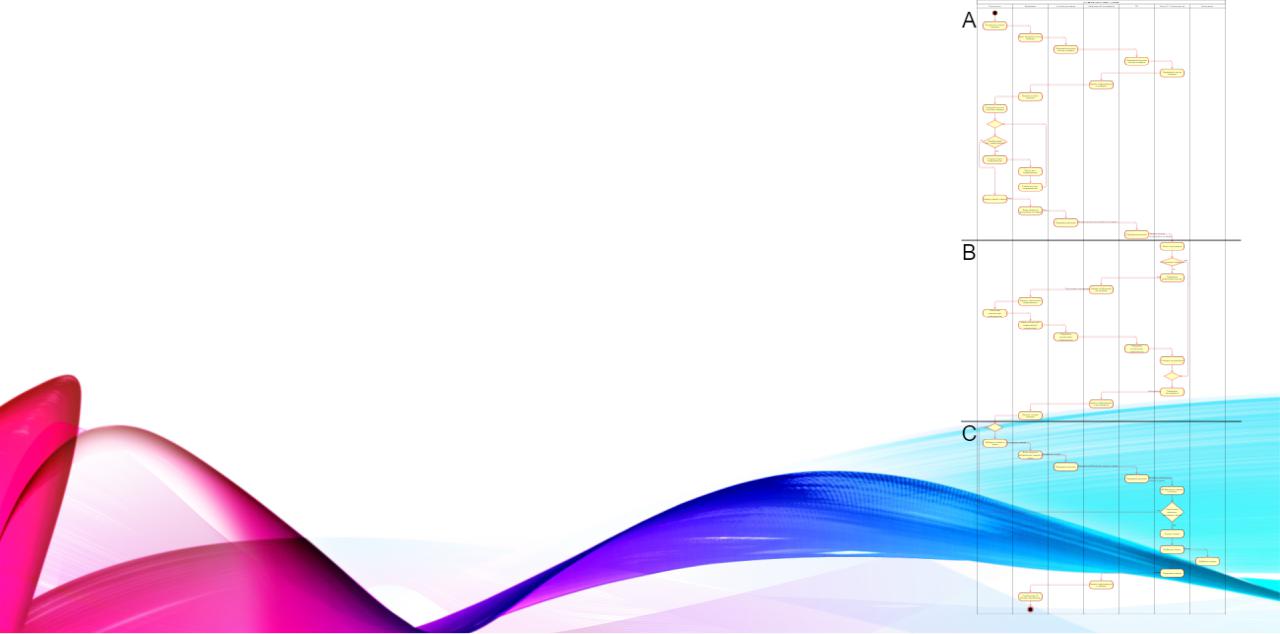

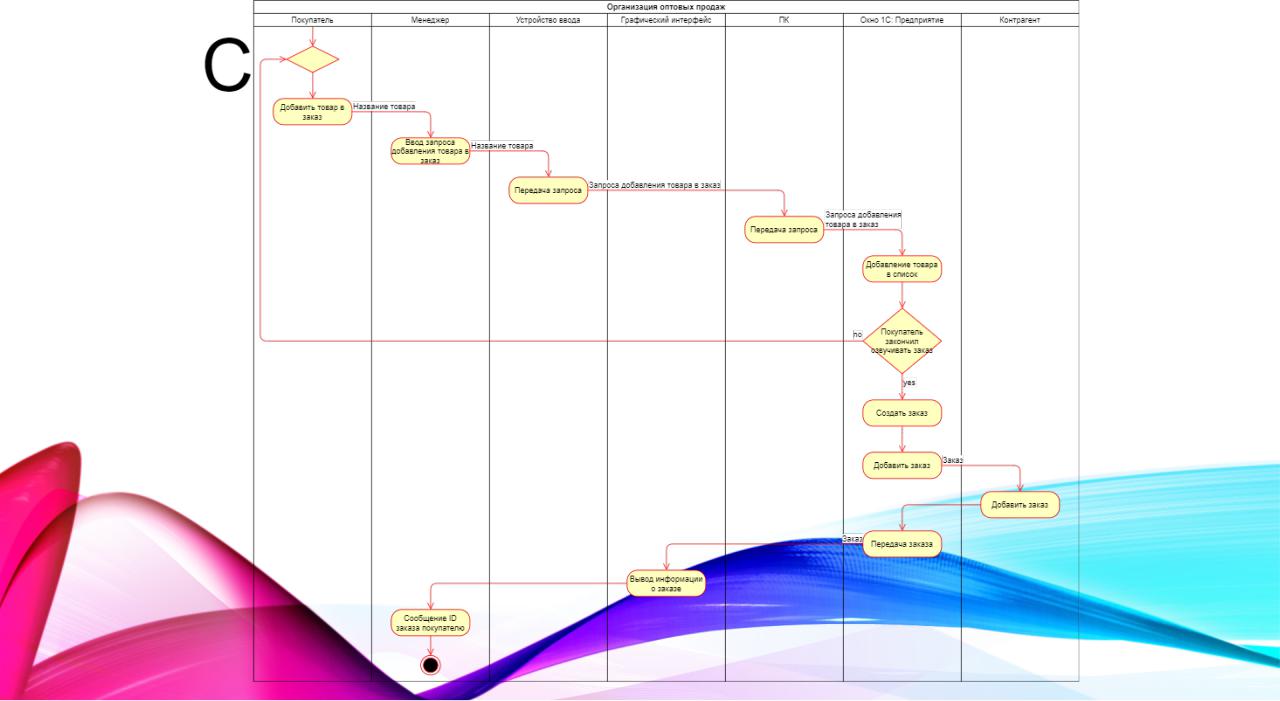

Диаграмма деятельности (англ. activity diagram) – UML-диаграмма, на которой показаны действия, состояния которых описаны на диаграмме состояний. Под деятельностью понимается спецификация исполняемого поведения в виде координированного последовательного и параллельного выполнения подчинённых элементов – вложенных видов деятельности и отдельных действий, соединённых между собой потоками, которые идут от выходов одного узла ко входам другого.




Диаграмма состояний

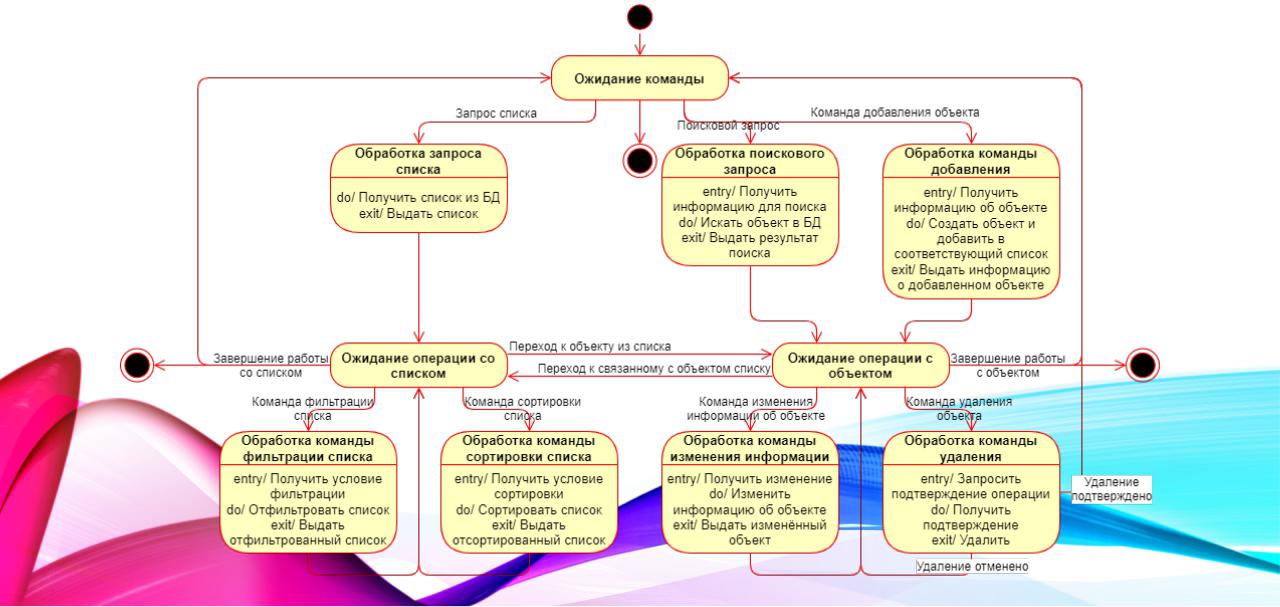

Диаграммы состояний применяются для того, чтобы объяснить, каким образом работают сложные объекты. Используются следующие условные обозначения:
Круг, обозначающий начальное состояние.
Окружность с маленьким кругом внутри, обозначающая конечное состояние (если есть).
Скруглённый прямоугольник, обозначающий состояние. Стрелка, обозначающая переход. Название события (если есть), вызывающего переход, отмечается рядом со стрелкой.
Толстая горизонтальная линия с одной входящей линией и множеством выходящих, либо множеством входящих линий и одной выходящей, обозначающая разветвление и
объединение соответственно.

Диаграмма состояний
регистрации оптового заказа
