Центр дистанционного обучения
Декомпозицией называется деление системы на части, удобное для каких-либо операций с
этой системой.

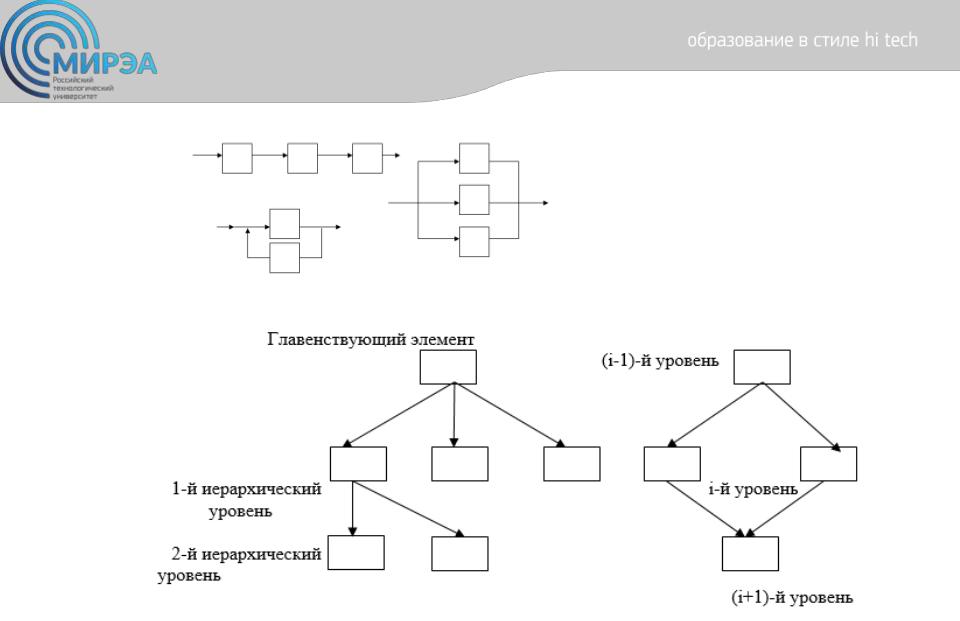

Простейшие типы связей
Иерархические структуры:
Древовидная |
Ромбовидная |
online.mirea.ru
21
Центр дистанционного обучения
Модульное строение системы
xj – внешние (от «не системы») воздействия на элементы модуля; xij – воздействия от других элементов системы на элементы модуля;
yjk – воздействия от элементов модуля на другие элементы системы; yj – воздействия от элементов модуля на «не систему».
({x j },{xij }, J ) ({ y j },{y jk })
online.mirea.ru
22
Центр дистанционного обучения
Процессы в системе
Процесс - набор состояний системы, соответствующий упорядоченному
(непрерывному или дискретному) изменению некоторого параметра,
определяющего характеристики системы.
S |
t |
t |
(z(t |
0 |
)) z(t), z Z , t T |
|
0 |
|
|
|
|
Z - значения характеристик
S |
t |
t |
|
0 |
|
- некоторое правило перехода от состояния в момент t0 к
состоянию в момент t > t0 через все его промежуточные непрерывные или дискретные значения
online.mirea.ru
23
Центр дистанционного обучения
Верхняя часть
иерархической системы
целей при проектировании пассажирского самолёта
online.mirea.ru
24
Центр дистанционного обучения
online.mirea.ru
25
Центр дистанционного обучения
Классификация систем:
решаемые задачи: |
функциональные |
|
|
|
возможности: |
1)системы управления;
2)вычислительные информационные системы;
3)поисково-справочные информационные системы;
4)системы поддержки принятия решений;
5)информационные обучающие системы.
1)функции редактирования данных;
2)функции получения информации из информационного хранилища (поисковые функции);
3)функции безопасности (управления доступом);
4)расчётные функции;
5)технологические функции (автоматизация деятельности).
online.mirea.ru 26
Центр дистанционного обучения
Признаки системы:
целостность |
связанность |
наличие целей |
эмерджентность |
Функционирование системы:
Состояние |
Равновесие |
Поведение Устойчивость |
Развитие |
online.mirea.ru
27
Задачи управления системой
Управление
Управление системой
Взаимодействие с внешней средой:
Центр дистанционного обучения
отделение ценной информации от "шумов" (возмущения информации).
целенаправленная актуализация знаний.
выполнение внешних функций управления, обеспечивающих необходимые условия функционирования системы.
online.mirea.ru
28
Управление системой (в системе)
используется для различных целей:
1.увеличения скорости передачи
сообщений;
2.увеличения объема передаваемых
сообщений;
3.уменьшения времени обработки
сообщений;
4.увеличения степени сжатия
сообщений;
5.увеличения (модификации) связей
системы;
6.увеличения |
информации |
(информированности).
Центр дистанционного обучения
Цикл управления системой
обработка и анализ
информации
сбор информации о системе
получение
информации о траектории
выявление
управляющих
параметров
определение ресурсов для управления
управление
траекторией
системы
online.mirea.ru29
Функции и задачи управления системой:
1.Организация системы.
2.Мониторинг системы.
3.Анализ и синтез, агрегирование системы.
Центр дистанционного обучения
По характеру управления, охвата
подсистем и подцелей (цели системы)
управление может быть:
1. стратегическое, направленное на
разработку, корректировку стратегии
поведения системы;
4.Прогнозирование (поведения) системы. |
2. тактическое, направленное на |
||||
|
|
|
|||
5.Планирование |
(ресурсов, |
элементов, разработку, |
корректировку |
тактики |
|
структуры) системы. |
|
|
поведения системы. |
|
|
|
|
|
|
||
6.Учет и контроль ресурсов системы.
7.Регулирование (адаптация) системы. |
|
8.Реализация решений в системе (относительно |
|
системы). |
online.mirea.ru |
|
30
