Оценка качества сварных соединений по результатам контроля внешним и измерением

Если с Регистром не согласовано иного, оценка качества сварных соединений по результатам контроля внешним осмотром и измерением должна выполняться в соответствии с указаниями стандарта ИСО 5817 для наружных дефектов (см. таблицу 1).

Все обнаруженные по результатам контроля внешним осмотром и измерением дефекты подлежат устранению, а места исправлений должны быть повторно проконтролированы.

По результатам контроля внешним осмотром и измерением сварные соединения следует считать годными, если в них не обнаружены недопустимые для установленного приемлемого уровня оценки дефекты, перечисленные в таблицу 1.

Требования к испытательным лабораториям и персоналу

Неразрушающий контроль и оценка качества сварных соединений должны проводиться испытательными лабораториями (центрами), компетенция и статус которых удовлетворяют требованиям к аккредитации в соответствии с национальными или международными стандартами. Документом, подтверждающим компетенцию испытательной лаборатории, является Свидетельство о признании (аккредитации), выданное Регистром или другим уполномоченным национальным органом. В последнем случае копия Свидетельства с приложениями должна быть представлена инспектору Регистра до начала производства сварочных работ.

Неразрушающий контроль сварных соединений и оценка их качества должны выполняться специалистами, прошедшими соответствующее обучение, аттестацию и имеющими опыт практической работы по конкретному методу контроля, который должен быть подтвержден документально. Определение уровня квалификации и сертификация персонала в области неразрушающего контроля должны выполняться в соответствии с требованиями национальных стандартов (ГОСТ Р, ИСО 9712), унифицированных со стандартом ИСО 9712 или EN 473, а также других требований, признаваемых Регистром. Органы, проводящие аттестацию персонала в области неразрушающего контроля, должны отвечать общим требованиям международного стандарта ИСО/МЭК 17024.

Оценка качества сварных соединений стальных конструкций должна выполняться на основе уровней качества соответствующих требований стандарта ИСО 5817 или других признаваемых Регистром международных и национальных стандартов.

Ход работы

Визуальный контроль сварного шва №205 на внешние дефекты. Длина шва 37 мм.

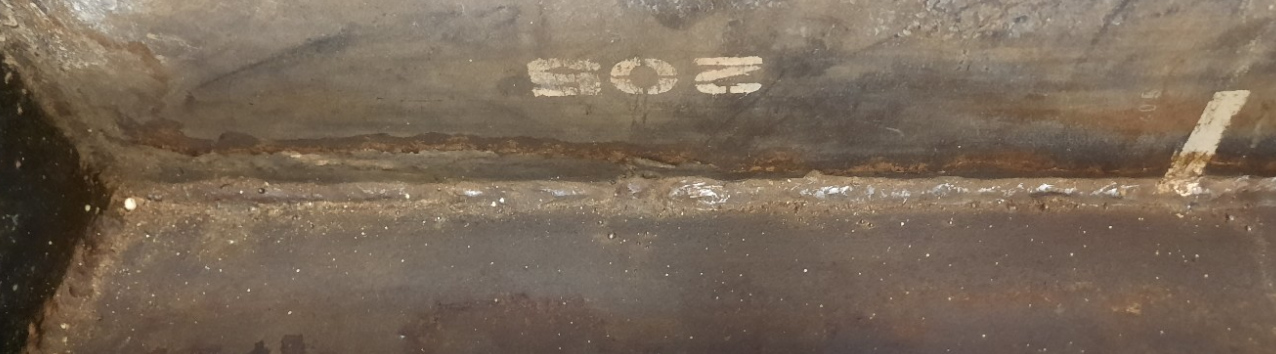

Рисунок 1 – Внешний вид верхнего углового шва №205

Дефекты верхнего углового шва:

1. Брызги металла (по РМРС согласно ИСО 6520-602). Критерий допустимости дефекта C. Дефект подлежит удалению.

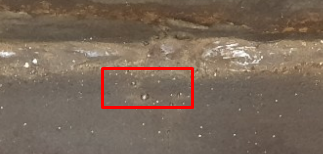

Рисунок 2 – Брызги металла

2. Неровная поверхность шва: бугристость и чешуйчатость (по РМРС согласно ИСО 6520 – 514). Критерий допустимости дефекта «бугристость» - C, для дефекта «чешуйчатость» - В.

Рисунок 3 – Неровная поверхность шва: бугристость

Рисунок 4 - Неровная поверхность шва: чешуйчатость

3. Незаваренный кратер (по РМРС согласно ИСО 6520 – 2025). Критерий допустимости дефекта В. Дефект не допускается.

Рисунок 5 – Незаваренный кратер

4. Натек (по РМРС согласно ИСО 6520 – 506). Критерий допустимости дефекта D.

Рисунок 6 – Натек

5. Не заваренный кратер (по РМРС согласно ИСО 6520 – 2025). Критерий допустимости дефекта В. Дефект не допускается.

Рисунок 7 – Не заваренный кратер

Вывод: изучили техническую документацию, ознакомились с методами визуального контроля. Оценили качество сварного шва №217 и сделали вывод, что исследованный шов не проходит уровень качества согласно стандарту ИСО 5817, так как места дефектов требуется исправить, вследствие чего шов будет не пригоден для сварной конструкции.
