Полное наименование

																				ФЛАНЦЫ ТРУБНЫЕ СВОБОДНЫЕ НА
																				ПРИВАРНОМ КОЛЬЦЕ
																				ОСТ 5Р.5536-83
																		Запись в спецификации
																				ФЛАНЕЦ СВОБОДНЫЙ, материал Dу, Ру
																				ФЛАНЕЦ СВОБОДНЫЙ, материал Dу, Ру
																		Запись в сводной спецификации



																			ФЛАНЕЦ СВОБОДНЫЙ НА ПРИВАРНОМ


																				КОЛЬЦЕ, материал Dу, Ру

	Dу,	dн,	D,			D1,		D2,				b,		d,		Болты		H		Обозначение	Код ОКП	Масса,
	мм	мм	мм			мм		мм			мм		мм		Кол			H		Обозначение	Код ОКП	кг
	мм	мм	мм			мм		мм			мм		мм		Кол							кг
							Фланец-сталь, кольцо-сталь, Ру 0,63;10;1,6; 2,5 МПа (6,3;10;16; 25кгс/см2)
	20	25	95		65			48			10		13		4		М12	21		ИТШЛ.302631.001	2951141034	0,68
	20	25	95		65			48			10		13		4		М12	21		(ГС 555-183)	2951141034	0,68
																				(ГС 555-183)
	25	32	105		73			54			10		15		4		М14	21		ИТШЛ.302631.002	2951141036	0,81
	25	32	105		73			54			10		15		4		М14	21		(ГС 555-184)	2951141036	0,81
																				(ГС 555-184)
	32	38	115		83			64			11		15		6		М14	23		ИТШЛ.302631.003	2951141038	1,00
	32	38	115		83			64			11		15		6		М14	23		(ГС 555-185)	2951141038	1,00
																				(ГС 555-185)
	40	45	125		93			74			11		15		6		М14	24		ИТШЛ.302631.004	2951141040	1,27
	40	45	125		93			74			11		15		6		М14	24		(ГС 555-186)	2951141040	1,27
																				(ГС 555-186)
	50	57	135		103			84			11		15		6		М14	24		ИТШЛ.302631.005	2951141042	1,42
	50	57	135		103			84			11		15		6		М14	24		(ГС 555-187)	2951141042	1,42
																				(ГС 555-187)
										Фланец-сталь, кольцо-сталь, Ру 0,63;1,0 МПа (6,3;10 кгс/см2)
	65	76	155		123			104			11		15		6		М14	23		ИТШЛ.302631.006	2951141015	1,69
	65	76	155		123			104			11		15		6		М14	23		(ГС 555-189)	2951141015	1,69
																				(ГС 555-189)
	80	90	170		138			118			11		15		8		М14	24		ИТШЛ.302631.007	2951141017	2,0
	80	90	170		138			118			11		15		8		М14	24		(ГС 555-190)	2951141017	2,0
																				(ГС 555-190)
	100	108	190		158			138			11		15		8		М14	24		ИТШЛ. 302631.008	2951141019	2,34
	100	108	190		158			138			11		15		8		М14	24		(ГС 555-191)	2951141019	2,34
																				(ГС 555-191)
	125	133	215		183			164			12		15		10		М14	25		ИТШЛ. 302631.009	2951141021	2,81
	125	133	215		183			164			12		15		10		М14	25		(ГС 555-192)	2951141021	2,81
																				(ГС 555-192)
	150	159	240		208			189			13		15		12		М14	27		ИТШЛ. 302631.010	2951141023	3,42
	150	159	240		208			189			13		15		12		М14	27		(ГС 555-193)	2951141023	3,42
																				(ГС 555-193)
											Фланец-сталь, кольцо-сталь, Ру 0,63 МПа (6,3 кгс/см2)
	200	219	295		264			244			13		15		12		М14	28		ИТШЛ. 302631.018	2951141007	4,42
	200	219	295		264			244			13		15		12		М14	28		(ГС 555-195)	2951141007	4,42
																				(ГС 555-195)
	250	273	365		327			306			14		17		14		М16	30		ИТШЛ. 302631.019	2951141009	7,07
	250	273	365		327			306			14		17		14		М16	30		(ГС 555-196)	2951141009	7,07
																				(ГС 555-196)
	300	325	430		386			360			14		22		14		М20	32		ИТШЛ. 302631.020	2951141011	10,09
	300	325	430		386			360			14		22		14		М20	32		(ГС 555-197)	2951141011	10,09
																				(ГС 555-197)
	350	377	480		436			410			15		22		16		М20	35		ИТШЛ. 302631.021	2951141013	12,22
	350	377	480		436			410			15		22		16		М20	35		(ГС 555-198)	2951141013	12,22
																				(ГС 555-198)
	400	426	530		486			460			16		22		16		М20	38		ИТШЛ.302631.022	2951141014	15,18
	400	426	530		486			460			16		22		16		М20	38		(ГС 555-199)	2951141014	15,18
																				(ГС 555-199)
	450	478	580		536			509			18		22		18		М20	42		ИТШЛ.302631.023	2951141075	18,26
	450	478	580		536			509			18		22		18		М20	42		(ГС 555-200)	2951141075	18,26
																				(ГС 555-200)
	500	529	635		591			564			18		22		20		М20	44		ИТШЛ.302631.024	2951141076	22,23
	500	529	635		591			564			18		22		20		М20	44		(ГС 555-201)	2951141076	22,23
																				(ГС 555-201)
				Фланец-сталь, кольцо-коррозионностойкая сталь, Ру 0,63;10;1,6 МПа (6,3;10;16 кгс/см2)
	20	25	95		65			48			10		13		4		М12	21		ИТШЛ.302631.011	2951142012	0,68
	20	25	95		65			48			10		13		4		М12	21		(555-03.539)	2951142012	0,68
																				(555-03.539)
	25	32	105		73			54			10		15		4		М14	21		ИТШЛ.302631.012	2951142005	0,81
	25	32	105		73			54			10		15		4		М14	21		(555-35.1278)	2951142005	0,81
																				(555-35.1278)

																				ЕШИВ.360000.038			Лист
																				ЕШИВ.360000.038			52
Изм.		Лист	№ Документа						Подпись				Дата										52
Изм.		Лист	№ Документа						Подпись				Дата

Dу,	dн,	D,	D1,	D2,	b,	d,	Болты		H	Обозначение	Код ОКП	Масса,
мм	мм	мм	мм	мм	мм	мм						кг
							Кол

32	38	115	83	64	11	15	6	М14	23	ИТШЛ.302631.013	2951142006	1,01
										(555-3М.265)

			Фланец-сталь, кольцо-коррозионностойкая сталь, Ру 0,63;10 МПа (6,3;10 кгс/см2)
65	76	155	123	104	11	15	6	М14	23	ИТШЛ. 302631.014	2951142013	1,7
										(555-03.540)

80	90	170	138	118	11	15	8	М14	24	ИТШЛ. 302631.015	2951142002	2,0
										(555-35.115)

125	133	215	183	164	12	15	10	М14	25	ИТШЛ. 302631.016	2951142014	2,82
										(555-03.541)

150	159	240	208	189	13	15	12	М14	27	ИТШЛ. 302631.017	2951142015	3,44
										(555-03.542)

			Фланец-сталь, кольцо-коррозионностойкая сталь, Ру 0,63 МПа (6,3 кгс/см2)
200	219	295	264	244	13	15	12	М14	28	ИТШЛ.302631.035	2951142016	4,44
										(555-03.543)

250	273	365	327	306	14	17	14	М16	30	ИТШЛ. 302631.036	2951142017	7,1
										(555-03.544)

300	325	430	386	360	14	22	14	М20	32	ИТШЛ.302631.037	2951142001	10,13
										(555-03.1377)

350	377	480	436	410	15	22	16	М20	35	ИТШЛ.302631.038	2951142018	12,27
										(555-03.545)

400	426	530	486	460	16	22	16	М20	38	ИТШЛ.302631.039	2951142019	15,24
										(555-03.546)

450	480	580	536	509	18	22	18	М20	42	ИТШЛ.302631.040	2951142020	18,32
										(555-03.547)

500	530	635	591	564	18	22	20	М20	44	ИТШЛ.302631.041	2951142021	22,33
										(555-03.548)

Полное наименование

																			ФЛАНЦЫ ТРУБНЫЕ СВОБОДНЫЕ НА
																			ПРИВАРНОМ ЛАТУННОМ КОЛЬЦЕ
																			ОСТ 5Р.5536-83
																		Запись в спецификации
																			ФЛАНЕЦ СВОБОДНЫЙ материал, Dу, Ру
																			ФЛАНЕЦ СВОБОДНЫЙ материал, Dу, Ру
																		Запись в сводной спецификации


																			ФЛАНЕЦ СВОБОДНЫЙ НА ПРИВАРНОМ


																			КОЛЬЦЕ, материал, Dу, Ру

	Dу,	dн,	D,		D1,		D2,				b,			d,		Болты		H	Обозначение	Код ОКП	Масса,
	мм	мм	мм		мм		мм			мм		мм			Кол			H	Обозначение	Код ОКП		кг
	мм	мм	мм		мм		мм			мм		мм			Кол							кг
				Фланец		-сталь			, кольцо-латунь ЛЦ16К4, Ру 0,63;10;1,6; 2,5 МПа (6,3;10;16; 25кгс/см2)
	20	25	95	65			48		10			13			4		М12	21	ИТШЛ.302631.068	2951145024		0,68
	20	25	95	65			48		10			13			4		М12	21	(ГС 555-218)	2951145024		0,68
																			(ГС 555-218)
	25	32	105	73			54		10			15			4		М14	21	ИТШЛ.302631.069	2951145026		0,81
	25	32	105	73			54		10			15			4		М14	21	(ГС 555-219)	2951145026		0,81
																			(ГС 555-219)
	32	38	115	83			64		11			15			6		М14	23	ИТШЛ.302631.070	2951145028		1,03
	32	38	115	83			64		11			15			6		М14	23	(ГС 555-220)	2951145028		1,03
																			(ГС 555-220)
	40	45	125	93			74		12			15			6		М14	25	ИТШЛ.302631.071	2951145030		1,3
	40	45	125	93			74		12			15			6		М14	25	(ГС 555-221)	2951145030		1,3
																			(ГС 555-221)
	50	60	135	103			84		12			15			6		М14	25	ИТШЛ.302631.072	2951145032		1,46
	50	60	135	103			84		12			15			6		М14	25	(ГС 555-222)	2951145032		1,46
																			(ГС 555-222)

																			ЕШИВ.360000.038			Лист
																			ЕШИВ.360000.038			53
Изм.		Лист	№ Документа					Подпись					Дата									53
Изм.		Лист	№ Документа					Подпись					Дата

Dу,	dн,	D,	D1,	D2,	b,	d,	Болты		H	Обозначение	Код ОКП	Масса,
мм	мм	мм	мм	мм	мм	мм						кг
							Кол

				Фланец	-сталь, кольцо-латунь ЛЦ16К4, Ру 0,63;1,0 МПа (6,3;10 кгс/см2)
65	75	155	123	104	11	15	6	М14	23	ИТШЛ.302631.078	2951145005	1,69
										(ГС 555-224)

80	90	170	138	118	11	15	8	М14	24	ИТШЛ.302631.079	2951145007	2,08
										(ГС 555-225)

100	110	190	158	138	11	15	8	М14	24	ИТШЛ.302631.080	2951145009	2,41
										(ГС 555-226)

125	135	215	183	164	12	15	10	М14	25	ИТШЛ.302631.081	2951145011	2,86
										(ГС 555-227)

150	160	240	208	190	13	15	12	М14	27	ИТШЛ.302631.082	2951145013	3,52
										(ГС 555-228)

				Фланец-сталь, кольцо-латунь ЛЦ16К4, Ру 0,63 МПа (6,3 кгс/см2)
200	210	295	264	247	13	15	12	М14	28	ИТШЛ.302631.083	2951145001	4,87
										(ГС 555-230)

250	260	365	327	306	14	17	14	М16	30	ИТШЛ.302631.084	2951145002	7,80
										(ГС 555-231)

300	310	430	386	360	14	22	14	М20	32	ИТШЛ.302631.085	2951145003	11,08
										(ГС 555-232)

			Фланец-сталь, кольцо-латунь Л90, Ру 0,63;10;1,6;2,5 МПа (6,3;10;16;25 кгс/см2)
20	25	95	65	48	10	13	4	М12	21	ИТШЛ.302631.073	2951145084	0,69
										(555-35.105)

25	32	105	73	54	10	15	4	М14	21	ИТШЛ.302631.074	2951145085	0,82
										(555-3М.238)

32	38	115	83	64	11	15	6	М14	23	ИТШЛ.302631.075	2951145087	1,04
										(555-3М.239)

40	45	125	93	74	12	15	6	М14	25	ИТШЛ.302631.76	2951145089	1,31
										(555-3М.240)

50	60	135	103	84	12	15	6	М14	25	ИТШЛ.302631.077	2951145091	1,47
										(555-3М.241)

				Фланец-сталь, кольцо-латунь Л90, Ру 0,63;10 МПа (6,3;10 кгс/см2)
65	75	155	123	104	11	15	6	М14	23	ИТШЛ.302631.090	2951145101	1,71
										(555-3М.243)

80	90	170	138	118	11	15	8	М14	24	ИТШЛ.302631.091	2951145065	2,1
										(555-3М.244)

100	110	190	158	138	11	15	8	М14	24	ИТШЛ.302631.092	2951145067	2,44
										(555-3М.245)

125	135	215	183	164	12	15	10	М14	25	ИТШЛ.302631.093	2951145069	2,9
										(555-3М.246)

150	160	240	208	190	13	15	12	М14	27	ИТШЛ.302631.094	2951145071	3,57
										(555-3М.247)

				Фланец-сталь, кольцо-латунь Л90, Ру 0,63 МПа (6,3 кгс/см2)
200	210	295	264	247	13	15	12	М14	28	ИТШЛ.302631.095	2951145058	4,94
										(555-3М.249)

250	260	365	327	306	14	17	14	М16	30	ИТШЛ.302631.096	2951145065	7,92
										(555-3М.250)

300	310	430	386	360	14	22	14	М20	32	ИТШЛ.302631.097	2951145062	11,22
										(555-3М.251)

350	360	480	436	410	15	22	16	М20	35	ИТШЛ.302631.098	29551145063	13,82
										(555-3М.252)

Полное наименование

																	ФЛАНЦЫ ТРУБНЫЕ ПЕРЕХОДНЫЕ ПЛОСКИЕ
																		ПРИВАРНЫЕ
																		ПРИВАРНЫЕ
																		ОСТ 5Р.5536-83
																	Запись в спецификации
																	Запись в спецификации
																	ФЛАНЕЦ ПЕРЕХОДНОЙ ПРИВАРНОЙ, материал,


																		Dу, Ру
																		Dу, Ру
																	Запись в сводной спецификации
																	Запись в сводной спецификации
																		ФЛАНЕЦ ПЕРЕХОДНОЙ ПЛОСКИЙ
																		ФЛАНЕЦ ПЕРЕХОДНОЙ ПЛОСКИЙ
																		ПРИВАРНОЙ, материал, Dу, Ру

	Dу×Dу1		dн,		D,	D1,		D2,			b,				d,	Болты		Обозначение	Код ОКП	Масса, кг
	мм		мм		мм	мм		мм		мм					мм	Кол		Обозначение	Код ОКП	Масса, кг
	мм		мм		мм	мм		мм		мм					мм	Кол
									Сталь				, Ру			0,63;1,0;1,6	МПа (6,3;10;16кгс/см2)
	25×20		25	105		73		56	14					15		4	М14	ИТШЛ.712402.022	2951311034	0,79
	25×20		25	105		73		56	14					15		4	М14	(555-03.048-1)	2951311034	0,79
																		(555-03.048-1)
	32×25		32	115		83		64	15					15		6	М14	ИТШЛ.712402.143	2951311035	0,93
	32×25		32	115		83		64	15					15		6	М14	(555-03.049-1)	2951311035	0,93
																		(555-03.049-1)
	32×20		25	115		83		64	15					15		6	М14	ИТШЛ.712402.144	2951311048	1,03
	32×20		25	115		83		64	15					15		6	М14	(555-03.050-1)	2951311048	1,03
																		(555-03.050-1)
	40×32		38	125		93		74	15					15		6	М14	ИТШЛ.712402.026	2951311039	1,13
	40×32		38	125		93		74	15					15		6	М14	(555-03.051-1)	2951311039	1,13
																		(555-03.051-1)
	40×25		32	125		93		74	15					15		6	М14	ИТШЛ.712402.038	2951311043	1,18
	40×25		32	125		93		74	15					15		6	М14	(555-03.052-1)	2951311043	1,18
																		(555-03.052-1)
	50×40		45	135		103		84	15					15		6	М14	ИТШЛ.712402.040	2951311043	1,32
	50×40		45	135		103		84	15					15		6	М14	(555-03.053-1)	2951311043	1,32
																		(555-03.053-1)
	50×32		38	135		103		84	15					15		6	М14	ИТШЛ.712402.039	2951311041	1,42
	50×32		38	135		103		84	15					15		6	М14	(555-03.054-1)	2951311041	1,42
																		(555-03.054-1)
												Сталь, Ру 0,63;1,0 МПа (6,3;10 кгс/см2)
	65×50		57	155		123		104	14					15		6	М14	ИТШЛ.712402.041	2951311019	1,66
	65×50		57	155		123		104	14					15		6	М14	(555-03.058-1)	2951311019	1,66
																		(555-03.058-1)
	80×65		76	170		138		118	14					15		8	М14	ИТШЛ.712402.043	2951311023	1,76
	80×65		76	170		138		118	14					15		8	М14	(555-03.059-1)	2951311023	1,76
																		(555-03.059-1)
	80×50		57	170		138		118	14					15		8	М14	ИТШЛ.712402.042	2951311021	1,96
	80×50		57	170		138		118	14					15		8	М14	(555-03.061-1)	2951311021	1,96
																		(555-03.061-1)
	100×80		90	190		158		138	14					15		8	М14	ИТШЛ.712402.063	2951311027	2,16
	100×80		90	190		158		138	14					15		8	М14	(555-03.062-1)	2951311027	2,16
																		(555-03.062-1)
	100×65		76	190		158		138	14					15		8	М14	ИТШЛ.712402.064	2951311025	2,35
	100×65		76	190		158		138	14					15		8	М14	(555-03.063-1)	2951311025	2,35
																		(555-03.063-1)
	125×100		108	215		183		164	14					15		10	М14	ИТШЛ.712402.065	2951311030	2,06
	125×100		108	215		183		164	14					15		10	М14	(555-03.064-1)	2951311030	2,06
																		(555-03.064-1)
	125×80		90	215		183		164	14					15		10	М14	ИТШЛ.712402.066	2951311029	2,94
	125×80		90	215		183		164	14					15		10	М14	(555-03.065-1)	2951311029	2,94
																		(555-03.065-1)
	150×125		133	240		208		190	14					15		12	М14	ИТШЛ.712402.145	2951311032	3,04
	150×125		133	240		208		190	14					15		12	М14	(555-03.066-1)	2951311032	3,04
																		(555-03.066-1)
	150×100		108	240		208		190	14					15		12	М14	ИТШЛ.712402.045	2951311031	4,0
	150×100		108	240		208		190	14					15		12	М14	(555-03.067-1)	2951311031	4,0
																		(555-03.067-1)
														Сталь, Ру 0,63 МПа (6,3 кгс/см2)
	200×150		159	295		264		247	15					15		12	М14	ИТШЛ.712402.146	2951311014	5,5
	200×150		159	295		264		247	15					15		12	М14	(555-03.069-1)	2951311014	5,5
																		(555-03.069-1)
	250×200		219	365		327		306	16					17		14	М16	ИТШЛ.712402.147	2951311015	7,8
	250×200		219	365		327		306	16					17		14	М16	(555-03.070-1)	2951311015	7,8
																		(555-03.070-1)
	300×250		273	430		386		360	19					22		14	М20	ИТШЛ.712402.148	2951311016	11,75
	300×250		273	430		386		360	19					22		14	М20	(555-03.072-1)	2951311016	11,75
																		(555-03.072-1)
	350×300		325	480		436		410	20					22		16	М20	ИТШЛ.712402.149	2951311017	13,3
	350×300		325	480		436		410	20					22		16	М20	(555-03.073-1)	2951311017	13,3
																		(555-03.073-1)

																		ЕШИВ.360000.038			Лист
																		ЕШИВ.360000.038			55
Изм.		Лист	№ Документа				Подпись				Дата										55
Изм.		Лист	№ Документа				Подпись				Дата

Dу×Dу1	dн,	D,	D1,	D2,	b,	d,	Болты		Обозначение	Код ОКП	Масса, кг
мм	мм	мм	мм	мм	мм	мм	Кол		Обозначение	Код ОКП	Масса, кг
мм	мм	мм	мм	мм	мм	мм	Кол
			Сталь коррозионностойкая, Ру 0,63;1,0;1,6 МПа (6,3;10;16кгс/см2)
25×20	25	105	73	56	14	15	4	М14	ИТШЛ.712402.022-01	2951312021	0,8
									(555-03.048-2)
32×20	25	115	83	64	15	15	6	М14	ИТШЛ.712402.144-01	2951312039	1,05
									(555-03.050-2)
40×32	38	125	93	74	15	15	6	М14	ИТШЛ.712402.026-01	2951312026	1,15
									(555-03.051-2)
40×25	32	125	93	74	15	15	6	М14	ИТШЛ.712402.038-01	2951312024	1,2
									(555-03.052-2)
50×40	45	135	103	84	15	15	6	М14	ИТШЛ.712402.040-01	2951312030	1,35
									(555-03.053-2)
50×32	38	135	103	84	15	15	6	М14	ИТШЛ.712402.039-01	2951312028	1,45
									(555-03.054-2)
				Сталь коррозионностойкая, Ру 0,63;1,0 МПа (6,3;10 кгс/см2)
65×50	56	155	123	104	14	15	6	М14	ИТШЛ.712402.041-01	2951312006	1,7
									(555-03.058-2)
80×65	75	170	138	118	14	15	8	М14	ИТШЛ.712402.043-01	2951312010	1,8
									(555-03.059-2)
100×80	90	190	158	138	14	15	8	М14	ИТШЛ.712402.063-01	2951312014	2,2
									(555-03.062-2)
100×65	75	190	158	138	14	15	8	М14	ИТШЛ.712402.064-01	2951312012	2,4
									(555-03.063-2)
125×100	110	215	183	164	14	15	10	М14	ИТШЛ.712402.065-01	2951312017	2,1
									(555-03.064-2)
125×80	90	215	183	164	14	15	10	М14	ИТШЛ.712402.066-01	2951312016	3,0
									(555-03.065-2)
150×125	133	240	208	190	14	15	12	М14	ИТШЛ.712402.145-01	2951312019	3,1
									(555-03.066-2)
				Сталь коррозионностойкая, Ру 0,63 МПа (6,3 кгс/см2)
200×150	159	295	264	247	15	15	12	М14	ИТШЛ.712402.146-01	2951312001	5,6
									(555-03.069-2)
250×200	219	365	327	306	16	17	14	М16	ИТШЛ.712402.147-01	2951312002	8,1
									(555-03.070-2)
300×250	273	430	386	360	19	22	14	М20	ИТШЛ.712402.148-01	2951312003	12,0
									(555-03.072-2)
350×300	325	480	436	410	20	22	16	М20	ИТШЛ.712402.149-01	2951312004	13,6
									(555-03.073-2)

Полное наименование

																	ФЛАНЦЫ ТРУБНЫЕ ПЕРЕХОДНЫЕ
																			ПРИВАРНЫЕ
																			ОСТ 5Р.5536-83
																			ОСТ 5Р.5536-83
																Запись в спецификации
																Запись в спецификации
																ФЛАНЕЦ ПЕРЕХОДНОЙ ПРИВАРНОЙ, материал,
																			Dу, Ру
																Запись в сводной спецификации
																Запись в сводной спецификации
																	ФЛАНЕЦ ТРУБНЫЙ ПЕРЕХОДНОЙ
																		ПРИВАРНОЙ, материал, Dу, Ру

	Dу×Dу1		dн,		D,		D1,			D2,			b,	d,	Болты		H,		Обозначение	Код ОКП	Масса,
	мм		мм		мм		мм			мм			мм	мм	Кол		мм					кг
									Латунь			ЛЦ16К4, Ру 0,63;1,0;1,6;2,5 МПа (6,3;10;16;25 кгс/см2)
	25×20		25	105		73			56			13		15	4	М14	19		ИТШЛ.712403.242	2951315041	0,85
	25×20		25	105		73			56			13		15	4	М14	19		(555-03.084-1)	2951315041	0,85
																			(555-03.084-1)
	32×25		32	115		83			64			13		15	6	М14	19		ИТШЛ. 712403.013	2951315045	0,90
	32×25		32	115		83			64			13		15	6	М14	19		(555-03.085-1)	2951315045	0,90
																			(555-03.085-1)
	32×20		25	115		83			64			13		15	6	М14	19		ИТШЛ. 712403.243	2951315043	0,95
	32×20		25	115		83			64			13		15	6	М14	19		(555-03.086-1)	2951315043	0,95
																			(555-03.086-1)
	40×32		38	125		93			74			14		15	6	М14	20		ИТШЛ.712403.069	2951315049	1,14
	40×32		38	125		93			74			14		15	6	М14	20		(555-03.087-1)	2951315049	1,14
																			(555-03.087-1)
	40×25		32	125		93			74			14		15	6	М14	20		ИТШЛ.712403.047	2951315047	1,23
	40×25		32	125		93			74			14		15	6	М14	20		(555-03.088-1)	2951315047	1,23
																			(555-03.088-1)
	50×40		45	135		103			84			14		15	6	М14	23		ИТШЛ.712403.116	2951315053	1,55
	50×40		45	135		103			84			14		15	6	М14	23		(555-03.089-1)	2951315053	1,55
																			(555-03.089-1)
	50×32		38	135		103			84			14		15	6	М14	23		ИТШЛ.712403.070	2951315051	1,60
	50×32		38	135		103			84			14		15	6	М14	23		(555-03.090-1)	2951315051	1,60
																			(555-03.090-1)
											Латунь ЛЦ16К4, Ру 0,63;1,0 МПа (6,3;10 кгс/см2)
	65×50		60	155		123			104			14		15	6	М14	20		ИТШЛ.712403.071	2951315025	1,9
	65×50		60	155		123			104			14		15	6	М14	20		(555-03.094-1)	2951315025	1,9
																			(555-03.094-1)
	80×65		75	170		138			118			14		15	8	М14	23		ИТШЛ.712403.071	2951315027	2,17
	80×65		75	170		138			118			14		15	8	М14	23		(555-03.095-1)	2951315027	2,17
																			(555-03.095-1)
	100×80		90	190		158			138			14		15	8	М14	23		ИТШЛ.712403.073	2951315031	2,46
	100×80		90	190		158			138			14		15	8	М14	23		(555-03.097-1)	2951315031	2,46
																			(555-03.097-1)
	100×65		75	190		158			138			14		15	8	М14	23		ИТШЛ.712403.074	2951315029	2,65
	100×65		75	190		158			138			14		15	8	М14	23		(555-03.098-1)	2951315029	2,65
																			(555-03.098-1)
	125×100		110	215		183			164			14		15	10	М14	23		ИТШЛ.712403.077	2951315035	2,9
	125×100		110	215		183			164			14		15	10	М14	23		(555-03.099-1)	2951315035	2,9
																			(555-03.099-1)
	125×80		90	215		183			164			14		15	10	М14	23		ИТШЛ.712403.076	2951315033	3,6
	125×80		90	215		183			164			14		15	10	М14	23		(555-03.100-1)	2951315033	3,6
																			(555-03.100-1)
	150×125		135	240		208			190			14		15	12	М14	23		ИТШЛ.712403.079	2951315039	3,3
	150×125		135	240		208			190			14		15	12	М14	23		(555-03.101-1)	2951315039	3,3
																			(555-03.101-1)
	150×100		110	240		208			190			14		15	12	М14	23		ИТШЛ.712403.078	2951315037	3,8
	150×100		110	240		208			190			14		15	12	М14	23		(555-03.102-1)	2951315037	3,8
																			(555-03.102-1)
													Латунь ЛЦ16К4, Ру 0,63 МПа (6,3 кгс/см2)
	200×150		160	295		264			247			15		15	12	М14	24		ИТШЛ.712403.244	2951315021	7,5
	200×150		160	295		264			247			15		15	12	М14	24		(555-03.106-1)	2951315021	7,5
																			(555-03.106-1)
	250×200		210	365		327			306			16		17	14	М16	28		ИТШЛ.712403.245	2951315023	11,0
	250×200		210	365		327			306			16		17	14	М16	28		(555-03.107-1)	2951315023	11,0
																			(555-03.107-1)
									Томпак Л-90, Ру 0,63;1,0;1,6;2,5 МПа (6,3;10;16;25 кгс/см2)
	25×20		25	105		73			56			13		15	4	М14	19		ИТШЛ.712403.242-02	2951315133	0,9
																			(555-03.084-3)
	32×25		32	115		83			64			13		15	6	М14	19		ИТШЛ.712403.013-02	2951315134	0,95
																			(555-03.085-3)
	32×20		25	115		83			64			13		15	6	М14	19		ИТШЛ.712403.243-02	2951315135	1,0
																			(555-03.086-3)

																	ЕШИВ.360000.038					Лист
																	ЕШИВ.360000.038					57
Изм.		Лист	№ Документа					Подпись					Дата									57
Изм.		Лист	№ Документа					Подпись					Дата

Dу×Dу1	dн,	D,	D1,	D2,	b,	d,	Болты		H,	Обозначение	Код ОКП	Масса,
мм	мм	мм	мм	мм	мм	мм	Кол		мм			кг
40×32	38	125	93	74	14	15	6	М14	20	ИТШЛ.712403.069-02	2951315136	1,2
										(555-03.087-3)
40×25	32	125	93	74	14	15	6	М14	20	ИТШЛ.712403.047-02	2951315137	1,3
										(555-03.088-3)
50×40	45	135	103	84	14	15	6	М14	23	ИТШЛ.712403.116-02	2951315138	1,6
										(555-03.089-3)
50×32	38	135	103	84	14	15	6	М14	23	ИТШЛ.712403.070-02	2951315139	1,7
										(555-03.090-3)
					Томпак Л-90, Ру 0,63;1,0 МПа (6,3;10 кгс/см2)
65×50	60	155	123	104	14	15	6	М14	20	ИТШЛ.712403.071-02	2951315140	2,0
										(555-03.094-3)
80×65	75	170	138	118	14	15	8	М14	23	ИТШЛ.712403.072-02	2951315141	2,3
										(555-03.095-3)
100×80	90	190	158	138	14	15	8	М14	23	ИТШЛ.712403.073-02	2951315142	2,6
										(555-03.097-3)
100×65	75	190	158	138	14	15	8	М14	23	ИТШЛ.712403.074-02	2951315143	2,8
										(555-03.098-3)
125×100	110	215	183	164	14	15	10	М14	23	ИТШЛ.712403.077-02	2951315144	3,05
										(555-03.099-3)
125×80	90	215	183	164	14	15	10	М14	23	ИТШЛ.712403.076-02	2951315145	3,8
										(555-03.100-3)
150×125	135	240	208	190	14	15	12	М14	23	ИТШЛ.712403.079-02	2951315146	3,5
										(555-03.101-3)
150×100	110	240	208	190	14	15	12	М14	23	ИТШЛ.712403.078-02	2951315147	4,0
										(555-03.102-3)
					Томпак Л-90, Ру 0,63 МПа (6,3 кгс/см2)
200×150	110	295	264	247	15	15	12	М14	24	ИТШЛ.712403.244-02	2951315148	7,8
										(555-03.106-3)
250×200	210	365	327	306	16	17	14	М16	28	ИТШЛ.712403.245-02	2951315149	11,6
										(555-03.107-3)

Полное наименование

																ФЛАНЦЫ ТРУБНЫЕ ПЕРЕХОДНЫЕ
															СВОБОДНЫЕ НА ПРИВАРНОМ ЛАТУННОМ
																	КОЛЬЦЕ
																	КОЛЬЦЕ
																	ОСТ 5Р.5336-83
															Запись в спецификации
																ФЛАНЕЦ ПЕРЕХОДНОЙ СВОБОДНЫЙ,
																ФЛАНЕЦ ПЕРЕХОДНОЙ СВОБОДНЫЙ,
																	материал Dу, Ру
																	материал Dу, Ру
															Запись в сводной спецификации


																ФЛАНЕЦ ТРУБНЫЙ ПЕРЕХОДНОЙ


															СВОБОДНЫЙ НА ПРИВАРНОМ ЛАТУННОМ
																	КОЛЬЦЕ, материал Dу, Ру

	Dу×Dу1		dн,		D,	D1,		D2,		b,		d,	Болты			H,	Обозначение	Код ОКП	Масса,
	мм		мм	мм		мм		мм		мм	мм		Кол			мм				кг
								Латунь	ЛЦ16К4, Ру 0,63;1,0;1,6;2,5 МПа (6,3;10;16;25 кгс/см2)
	25×20		25	105		73		56		10	15		4	М14		21	ИТШЛ.302631.265	2951345021	0,85
	25×20		25	105		73		56		10	15		4	М14		21	(555-03.251-1)	2951345021	0,85
																	(555-03.251-1)
	32×25		32	115		83		64		11	15		6	М14		23	ИТШЛ.302631.266	2951345025	1,04
	32×25		32	115		83		64		11	15		6	М14		23	(555-03.252-1)	2951345025	1,04
																	(555-03.252-1)

																ЕШИВ.360000.038				Лист
																ЕШИВ.360000.038				58
Изм.		Лист	№ Документа				Подпись			Дата										58
Изм.		Лист	№ Документа				Подпись			Дата

	Dу×Dу1		dн,	D,	D1,		D2,			b,	d,	Болты		H,	Обозначение	Код ОКП	Масса,
	мм		мм	мм	мм		мм			мм	мм	Кол		мм				кг
	32×20		25	115	83		64		11		15	6	М14	23	ИТШЛ.302631.267	2951345023	1,08
	32×20		25	115	83		64		11		15	6	М14	23	(555-03.253-1)	2951345023	1,08
															(555-03.253-1)
	40×32		38	125	93		74		12		15	6	М14	25	ИТШЛ.302631.268	2951345029	1,35
	40×32		38	125	93		74		12		15	6	М14	25	(555-03.254-1)	2951345029	1,35
															(555-03.254-1)
	40×25		32	125	93		74		12		15	6	М14	25	ИТШЛ.302631.269	2951345027	1,37
	40×25		32	125	93		74		12		15	6	М14	25	(555-03.255-1)	2951345027	1,37
															(555-03.255-1)
	50×40		45	135	103		84		12		15	6	М14	25	ИТШЛ.302631.270	2951345033	1,53
	50×40		45	135	103		84		12		15	6	М14	25	(555-03.256-1)	2951345033	1,53
															(555-03.256-1)
	50×32		38	135	103		84		12		15	6	М14	25	ИТШЛ.302631.271	2951345031	1,56
	50×32		38	135	103		84		12		15	6	М14	25	(555-03.257-1)	2951345031	1,56
															(555-03.257-1)
								Латунь Л Ц16К4, Ру 0,63;1,0 МПа (6,3;10 кгс/см2)
	65×50		60	155	123		104		11		15	6	М14	23	ИТШЛ.302631.272	2951345005	1,81
	65×50		60	155	123		104		11		15	6	М14	23	(555-03.261-1)	2951345005	1,81
															(555-03.261-1)
	80×65		75	170	138		118		11		15	8	М14	24	ИТШЛ.302631.273	2951345007	2,16
	80×65		75	170	138		118		11		15	8	М14	24	(555-03.262-1)	2951345007	2,16
															(555-03.262-1)
	100×80		90	190	158		138		11		15	8	М14	24	ИТШЛ. 302631.274	2951345011	2,6
	100×80		90	190	158		138		11		15	8	М14	24	(555-03.264-1)	2951345011	2,6
															(555-03.264-1)
	125×100		110	215	183		164		12		15	10	М14	25	ИТШЛ.302631.275	2951345015	3,23
	125×100		110	215	183		164		12		15	10	М14	25	(555-03.266-1)	2951345015	3,23
															(555-03.266-1)
	125×80		90	215	183		164		12		15	10	М14	25	ИТШЛ.302631.276	2951345013	3,48
	125×80		90	215	183		164		12		15	10	М14	25	(555-03.267-1)	2951345013	3,48
															(555-03.267-1)
	150×125		135	240	208		190		13		15	12	М14	27	ИТШЛ.302631.277	2951345019	3,96
	150×125		135	240	208		190		13		15	12	М14	27	(555-03.268-1)	2951345019	3,96
															(555-03.268-1)
	150×100		110	240	208		190		13		15	12	М14	27	ИТШЛ.302631.278	2951345017	4,44
	150×100		110	240	208		190		13		15	12	М14	27	(555-03.269-1)	2951345017	4,44
															(555-03.269-1)
							Томпак Л-90, Ру 0,63;1,0;1,6;2,5 МПа (6,3;10;16;25 кгс/см2)
	32×25		32	115	83		64		11		15	6	М14	23	ИТШЛ.302631.266-01	2951345026	1,08
															(555-03.252-2)
	32×20		25	115	83		64		11		15	6	М14	23	ИТШЛ.302631.267-01	2951345024	1,11
															(555-03.253-2)
	40×32		38	125	93		74		12		15	6	М14	25	ИТШЛ.302631.268-01	2951345030	1,39
															(555-03.254-2)
	40×25		32	125	93		74		12		15	6	М14	25	ИТШЛ.302631.269-01	2951345028	1,42
															(555-03.255-2)
	50×40		45	135	103		84		12		15	6	М14	25	ИТШЛ.302631.270-01	2951345034	1,58
															(555-03.256-2)
	50×32		38	135	103		84		12		15	6	М14	25	ИТШЛ.302631.271-01	2951345032	1,61
															(555-03.257-2)
									Томпак Л-90, Ру 0,63;1,0 МПа (6,3;10 кгс/см2)
	65×50		60	155	123		104		11		15	6	М14	23	ИТШЛ.302631.272-01	2951345006	1,89
															(555-03.261-2)
	80×65		75	170	138		118		11		15	8	М14	24	ИТШЛ.302631.273-01	2951345008	2,24
															(555-03.262-2)
	100×80		90	190	158		138		11		15	8	М14	24	ИТШЛ.302631.274-01	2951345012	2,71
															(555-03.264-2)
	100×65		75	190	158		138		11		15	8	М14	24	ИТШЛ.302631.279-01	2951345010	2,89
															(555-03.265-2)
	125×100		110	215	183		164		12		15	10	М14	25	ИТШЛ.302631.275-01	2951345016	3,35
															(555-03.266-2)
	125×80		90	215	183		164		12		15	10	М14	25	ИТШЛ.302631.276-01	2951345014	3,68
															(555-03.267-2)
	150×125		135	240	208		190		13		15	12	М14	27	ИТШЛ.302631.277-01	2951345020	4,21
															(555-03.268-2)
	150×100		110	240	208		190		13		15	12	М14	27	ИТШЛ.302631.278-01	2951345018	4,71
															(555-03.269-2)

														ЕШИВ.360000.038				Лист
														ЕШИВ.360000.038				59
Изм.		Лист	№ Документа			Подпись				Дата								59
Изм.		Лист	№ Документа			Подпись				Дата

Полное наименование

																		ФЛАНЦЫ ТРУБНЫЕ ПЕРЕБОРОЧНЫЕ
																		ФЛАНЦЫ ТРУБНЫЕ ПЕРЕБОРОЧНЫЕ
																				КОНЦЕВЫЕ СТАЛЬНЫЕ
																				КОНЦЕВЫЕ СТАЛЬНЫЕ
																					ОСТ 5Р.5536-83
																					ОСТ 5Р.5536-83
																		Запись в спецификации
																		ФЛАНЕЦ ПЕРЕБОРОЧНЫЙ КОНЦЕВОЙ,
																		ФЛАНЕЦ ПЕРЕБОРОЧНЫЙ КОНЦЕВОЙ,
																					материал Dу, Ру
																					материал Dу, Ру
																		Запись в сводной спецификации
																		ФЛАНЕЦ ТРУБНЫЙ ПЕРЕБОРОЧНЫЙ




																				КОНЦЕВОЙ, материал Dу, Ру

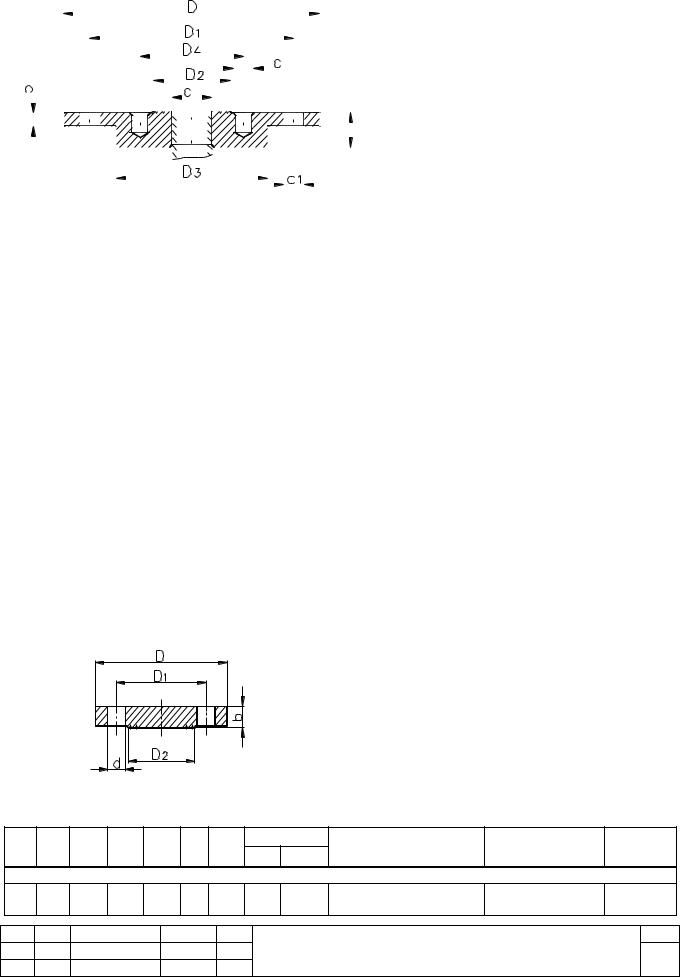

Dу	dн,	D,	D1,	D2,		D3,	D4,			D0,		b,		d1,		Болты		Отв.		H,	Обозначение	Код ОКП	Масса,
мм	мм	мм	мм	мм		мм	мм			мм		мм	мм		Кол			Кол	d2	мм	Обозначение	Код ОКП	кг
мм	мм	мм	мм	мм		мм	мм			мм		мм	мм		Кол			Кол	d2	мм			кг
											Сталь, Ру 0,63;1,0 МПа (6,3;10 кгс/см2)
20	25	65	48	95	128		160		100			8	13		6		М12	4	М12	21	ИТШЛ.712403.312	2951631006	1,69
																					(ВН 555-44)
25	32	73	56	105	138		170		110			8	13		6		М12	4	М14	23	ИТШЛ.712403.313	2951631007	2,04
																					(ВН 555-45)
32	38	83	64	115	148		180		120			8	13		8		М12	6	М14	23	ИТШЛ.712403.314	2951631008	2,28
																					(ВН 555-46)
40	45	93	74	125	158		190		130			8	13		8		М12	6	М14	23	ИТШЛ.712403.315	2951631010	2,6
																					(ВН 555-47)
50	57	103	84	135	168		200		140			8	13		8		М12	6	М14	23	ИТШЛ.712403.316	2951631012	2,82
																					(ВН 555-48)
65	76	123	104	155	188		220		160			8	13		10		М12	6	М14	23	ИТШЛ.712403.317	2951631014	3,35
																					(ВН 555-50)
80	89	138	118	170	203		235		175			9	13		10		М12	8	М14	23	ИТШЛ.712403.318	2951631015	3,92
																					(ВН 555-51)
												Сталь, Ру 0,63 МПа (6,3 кгс/см2)
250	273	327	306	365	398		430		370			11	15		14		М14	14	М16	26	ИТШЛ.712403.319	2951631003	11,89
																					(ВН 555-57)
								Латунь ЛЦ16К4, Ру 0,63; 1,0 МПа (6,3; 10 кгс/см2)
20	25	65	48	95	128		160		100			8	13		6		М12	4	М12	21	ИТШЛ.712403.018	2951635005	1,8
																					(ВН 555-60)
32	38	83	64	115	148		180		120			8	13		8		М12	6	М14	23	ИТШЛ.712403.320	2951635007	2,43
																					(ВН 555-62)
40	45	93	74	125	158		190		130			8	13		8		М12	6	М14	23	ИТШЛ.712403.321	2951635008	2,73
																					(ВН 555-63)
50	57	103	84	135	168		200		140			8	13		8		М12	6	М14	23	ИТШЛ.712403.322	2951635009	3,02
																					(ВН 555-64)
80	89	138	118	170	203		235		175			9	13		10		М12	8	М14	23	ИТШЛ.712403.323	2951635011	4,25
																					(ВН 555-67)

Полное наименование

																		ФЛАНЦЫ ДЛЯ КРЕПЛЕНИЯ ТРУБ
																			С ПРИЕМНЫМИ СЕТКАМИ
																				ОСТ 5.5439-80
																				ОСТ 5.5439-80
																	Запись в спецификации
																	Запись в спецификации
																		ФЛАНЕЦ ДЛЯ КРЕПЛЕНИЯ ТРУБ С
																	ПРИЕМНЫМИ СЕТКАМИ, материал Dу, Ру
																	Запись в сводной спецификации


																		ФЛАНЕЦ ДЛЯ КРЕПЛЕНИЯ ТРУБ


																		С ПРИЕМНЫМИ СЕТКАМИ, материал


																				Dу, Ру

															Болты		Отв.					Масса, кг
мм	мм		мм	мм	мм	мм		мм		мм			мм	Кол			Кол	d	мм			Масса, кг
Dу	dн,	D,		D1,	D2,	D3,	D4,		b,			d1,							H,	Обозначение	Код ОКП
																				Обозначение	Код ОКП

									Сталь			, Ру		0,63;1,0		МПа	(6,3;10	кгс/см2)
32	38		220	188	64	155	83		8			13		10		М12	6	М14	23	ИТШЛ.712403.015	2951651013	4,0
																				(555-03.368-1)
40	45		235	203	74	170	93		8			13		10		М12	6	М14	23	ИТШЛ.712403.324	2951651015	4,7
																				(555-03.369-1)
50	57		235	203	84	170	103		8			13		10		М12	6	М14	23	ИТШЛ. 712403.325	2951651017	4,5
																				(555-03.370-1)
65	75;76		255	223	104	190	123		8			13		10		М12	6	М14	23	ИТШЛ. 712403.326	2951651019	5,3
																				(555-03.371-1)
100	108;		305	273	138	240	158		9			13		12		М12	8	М14	23	ИТШЛ. 712403.327	2951651023	8,0
	110																			(555-03.373-1)
											Сталь, Ру 0,63 МПа (6,3 кгс/см2)
150	159;		375	343	190	310	208		9			15		14		М14	12	М14	23	ИТШЛ.712403.328	2951651003	11,7
150	160		375	343	190	310	208		9			15		14		М14	12	М14	23	(555-03.375-1)	2951651003	11,7
200	219		495	463	247	430	264		10			15		22		М14	12	М14	23	ИТШЛ.712403.329	2951651005	21,8
																				(555-03.376-1)
250	273		495	463	306	430	327		11			15		22		М14	14	М16	26	ИТШЛ.712403.330	2951651007	20,4
																				(555-03.377-1)

Полное наименование

ФЛАНЦЫ ГЛУХИЕ (ЗАГЛУШКИ)

ОСТ 5Р.5536-83

Запись в спецификации

ФЛАНЕЦ ГЛУХОЙ, материал Dу, Ру

Запись в сводной спецификации

ФЛАНЕЦ ГЛУХОЙ, материал Dу, Ру

Dу,

dн,

D1,

D2,

Болты

Обозначение

Код ОКП

Масса, кг

мм

Кол

МПа (6,3;10;16;25 кгс/см2)

Сталь, Ру 0,63;1,0;1,6;2,5

М12

ИТШЛ.712431.023

29551711022

0,53

(555-Е725)

ЕШИВ.360000.038

Лист

Изм. Лист

№ Документа

Подпись Дата

<<< < Предыдущая 1 2 3 4 56 / 276 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 > Следующая >>>

Соседние файлы в папке Системы

#
06.07.202136.86 Кб7!Техническое задание.doc
#
06.07.2021126.98 Кб5вопросы к экзамену 2.doc
#
06.07.2021138.24 Кб6Контрольные вопросы по пособию СУДОВЫЕ системы часть 1.doc
#
06.07.202125.22 Кб18Расчет.xlsx
#
06.07.202114.85 Кб7список задач и вопросов по курсу -судовые системы (самотестирование)-1.doc
#
06.07.20213.58 Mб167Справочник по трубопроводам.pdf
#
06.07.2021646.93 Кб19СудСистемы Угулава.docx
#
06.07.202117.47 Mб28ТЧ курсовая.dwg
#
06.07.202184.1 Кб10Характ насосов 1.wmf
#
06.07.202184.46 Кб7Характ насосов 2.wmf
#
06.07.202160.53 Кб7Характ насосов 3.wmf
