.docx5. ОБЕСПЕЧЕНИЕ НЕПОТОПЛЯЕМОСТИ СУДНА
В соответствии с «Правилами» Морского Регистра судоходства судно должно удовлетворять требованиям к делению на отсеки. Судно считается отвечающим требованиям Правил, если фактический вероятностный индекс деления на отсеки не меньше, чем требуемый вероятностный индекс. В курсовом проекте вероятностные индексы не определяются, а проводится проверка непотопляемости и аварийной остойчивости при затоплении одного отсека. При этом желательно рассмотреть наиболее неблагоприятный случай: отсек большого объема и наиболее удаленный от мидель-шпангоута. Обычно, при кормовом расположении машинного отделения (МО) и надстройки, это отсек МО.
Для нефтеналивных судов посадка и остойчивость поврежденного судна должны отвечать требованиям Правил как при повреждении борта, так и при повреждении днища.
Размеры днищевых повреждений:
Протяженность по длине или 14,5 м (в зависимости от того, что меньше) на длине 0,3L от носового перпендикуляра, или 5,0 м (в зависимости от того, что меньше) на остальной части длины судна;
На протяженности или 10 м (в зависимости от того, что меньше), на длине равной от носового перпендикуляра, или 5,0 м (в зависимости от того, что меньше) на остальной части судна;
Протяженность по высоте, измеренная в ДП от ОП, или 6,0 м (в зависимости от того, что меньше).
Проверку непотопляемости следует проводить по способу постоянного водоизмещения.
Задачей расчета является определение посадки и остойчивости при затоплении какого-либо отсека.
По варианту симметричным грузовым отсеком являются два танка в носовой части судна. Длина отсека l=17,25м.

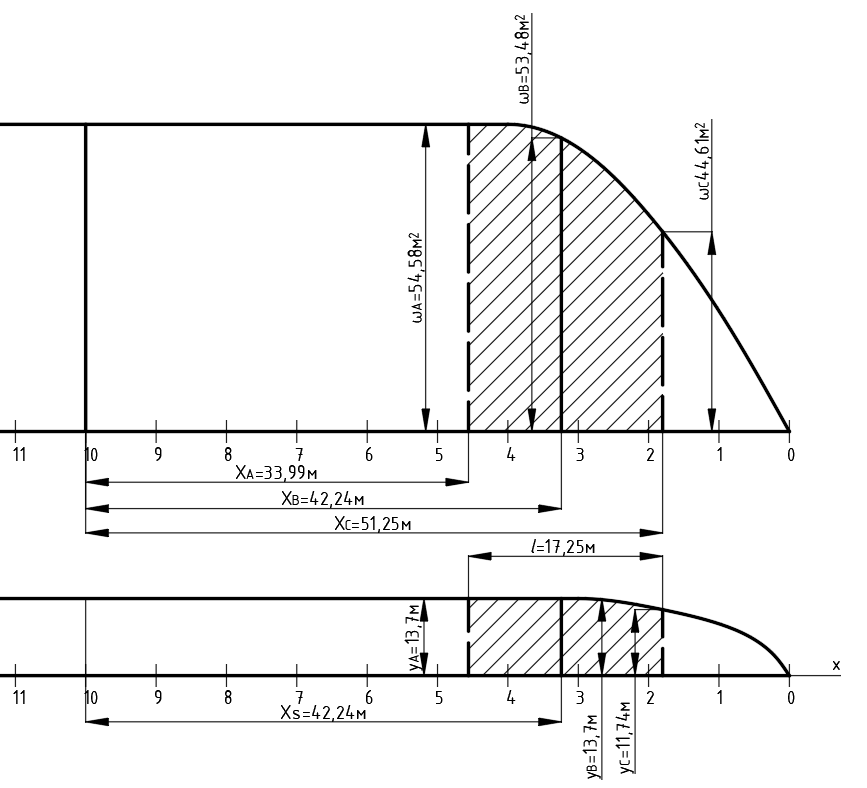

На рисунке 5.1 представлена строевая по шпангоутам и КВЛ.
Рисунок 5.1 – Строевая по шпангоутам и КВЛ соответственно
Расчет непотопляемости удобно проводить в табличной форме:
Таблица 5.1 – Проверка непотопляемости при симметричном затоплении носового отсека при ходе судна порожнем
№ п/п |
Наименование величин |
Размерность |
Обозначение и формула |
Величина |
Примечание |
1 |
2 |
3 |
4 |
5 |
6 |
1 |
Водоизмещение |
м3 |
V |
3419,1 |
|
2 |
Первоначальная средняя осадка |
м |
Тср |
2,34 |
По грузовому размеру |
3 |
Объем затопленного отсека по КВЛ |
м3 |
|
897,11 |
По строевой по шпангоутам |
4 |
Объем слившейся воды в затопленный отсек по КВЛ |
м3 |
|
852,25 |
μ=0,95 по Правилам |
|
|
|
|
|
|
Продолжение таблицы |
|||||
5 |
Площадь КВЛ до повреждения |
м2 |
S |
1588,99 |
По гидростатическим кривым |
6 |
Потерянная площадь КВЛ |
м2 |
|
232,00 |
По теоретическому чертежу |
7 |
Действующая площадь КВЛ после повреждения |
м2 |
|
1356,99 |
|
8 |
абсцисса и ордината ЦТ потерянной площади s |
м |
|
42,15 |
|
9 |
Абсцисса ЦТ КВЛ |
м |
|
-1,83 |
По гидростатическим кривым |
10 |
Абсцисса ЦТ действующей КВЛ |
м |
|
-9,35 |
|
11 |
Ордината ЦТ действующей КВЛ |
м |
|
0,00 |
|
12 |
абсцисса ЦТ объема v |
м |
|
42,19 |
|
13 |
Ордината ЦТ объема v |
м |
|
2,49 |
|
14 |
Собственный момент инерции потерянной площади S |
м4 |
|
3467,14 |
|
15 |
Собственный момент инерции потерянной площади S |
м4 |
|
5607,58 |
|
16 |
Потерянный момент инерции |
м4 |
|
3467,14 |
|
17 |
Потерянный момент инерции |
м4 |
|
|
|
18 |
Изменение средней осадки |
м |
|
0,63 |
|
19 |
Изменение поперечной метацентрической высоты |
М |
|
-0,97 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Продолжение таблицы |
|||||
20 |
Изменение продольной метацентрической высоты |
М |
|
-155,28 |
|
21 |
Первоначальное значение поперечной метацентрической высоты |
м |
|
1,53 |
Из расчета начальной остойчивости |
22 |
Первоначальное значение продольной метацентрической высоты |
м |
|
637,85 |
Из расчета начальной остойчивости |
23 |
Новое значение поперечной метацентрической высоты |
м |
|
0,56 |
|
24 |
Новое значение продольной метацентрической высоты |
м |
|
482,57 |
|
25 |
Угол дифферента |
рад |
|
|
|
26 |
Новая осадка носом |
м |
|
3,64 |
|
27 |
Новая осадка кормой |
м |
|
2,30 |
|
В таблице использовались данные, рассчитанные ранее, а именно:
Водоизмещение V=3419,1 м3;
Осадка судна T=2,34 м
Площадь КВЛ S=1588,99 м2;
Поперечная метацентрическая высота h=1,53 м;
Продольная метацентрическая высота H=637,85 м;
Изначальная осадка носом =2,34 м;
Изначальная осадка кормой =2,34 м.
По данным таблицы сверимся с требованиями Правил:
Аварийная ватерлиния должна проходить не ниже предельной линии погружения. За предельную линию погружения можно принять линию палубы у борта, если ниже ее нет отверстий, через которые возможно дальнейшее распространение воды по судну;
Поперечная метацентрическая высота до спрямления судна должна быть не менее 0,05м;
Максимальное плечо диаграммы не должно быть менее 0,1 м;
Протяженность участка диаграммы с положительным плечом должна быть не менее 200;
Площадь участка диаграммы с положительным плечом должна быть не менее 0,0175 м·рад.
Требования правил выполняются.
