Исследование работы транзисторного каскада с общим истоком

Цель работы: исследование работы транзисторного каскада с общим истоком.

Оборудование: базовый лабораторный стенд NI ELVIS II, лабораторный модуль М6.

Схема лабораторного стенда:

Ход работы:

Задание 1 (установка рабочей точки и исследование работы транзисторного каскада с общим истоком):

4.2:

Рисунок 1 - входная ВАХ полевого транзистора

Рисунок 2 - выходная ВАХ

4.3:

4.4:

Uзи, В	Ic, мА	Uси, В
1,99	1,54	3,49

4.5:

Рисунок 3 - осциллограмма выходного сигнала при использовании участка насыщения передаточной характеристики

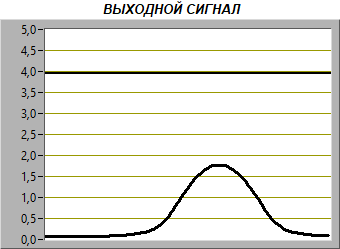

Рисунок 4 - осциллограмма выходного сигнала при использовании участка отсечки передаточной характеристики

4.6:

Uвх.m = 0.3B;

Uвых.m = 2.35B;

4.7:

Ky = 7.83;

4.8:

Ky = 0,0107 * 1000 = 10.7;

4.9:

При R_C = 2 кОм:

Рисунок 5 - осциллограмма выходного сигнала

Рисунок 6 - осциллограмма выходного сигнала при использовании участка отсечки передаточной характеристики

4.10:

При R_C = 3кОм:

Рисунок 7 - передаточная ВАХ

Рисунок 8 - семейство выходных ВАХ

Uзи, В	Ic, мА	Uси, В
1,87	1,22	2,5

Uвых.m = 2.155B;

Uвх.m = 0,211B;

Ky = 10,213;

Ky = 21,4;

4.11:

Uзи, В	Ic, мА	Uси, В
1,81	0,8	2,55

Uвых.m = 2,11B;

Uвх.m = 0,184B;

Ky = 11,46;

Ky = 0,0107 * 3000 = 32,1;

Рисунок 9 - осциллограмма выходного сигнала при использовании участка насыщения передаточной характеристики

Рисунок 10 - осциллограмма выходного сигнала при использовании участка отсечки передаточной характеристики

Вывод: в лабораторной работе был исследован транзисторный каскад с общим истоком. При использовании транзисторного каскада с общим истоком необходимо правильно выбирать его режим работы: от этого зависит не только коэффициент усиления транзисторного каскада, но и уровень искажений выходного сигнала.
